MF-840F雙組分聚硫
中空玻璃防火阻燃密封膠（簡稱MF-840F）是
鄭州中原應用技術研究開發有限公司在MF-840雙組分聚硫
中空玻璃
密封劑（簡稱MF-840）的基礎上，通過選用新型多功能
阻燃材料，最新研制成功的一種聚硫基、室溫
硫化、雙組分
彈性阻燃
密封材料。MF-840F除了具有普通聚硫中空玻璃
密封劑的密封性能之外，還具有良好的
阻燃性能。MF-840F于2004年8月率先在國內通過了國家防火
建筑材料質量監督檢驗中心的檢測，其燃燒級別為阻燃最高級—FV-0級，氧指數為36.6%，它主要用于具有阻燃要求的各種中空玻璃如建筑、交通、冷藏等行業中空玻璃的密封。
經過一段時間的精心準備，MF-840F于05年四月成功批量生產。經檢驗，產品完全符合Q/ZZY.J010—2004標準，并已發往各銷售公司，接受用戶的檢驗。
MF-840F與MF-840的對比情況如下：
1． 符合標準對比如表1。
表1. MF-840F與MF-840符合標準對比
2． 技術指標對比如表2。
表2. MF-840F與MF-840技術指標對比
項目
|
MF
-840F
|
MF-840
|
粘度, Pa·S
|
A組分
|
350～600
（3500～6000P）
|
350～600
（3500～6000P）
|
B組分
|
50～200
（500～2000P）
|
50～200
（500～2000P）
|
下垂度, mm ≤
|
1
|
1
|
粘合時間, h ≤
|
24
|
24
|
硫化后 硬度, 邵A
|
5h ≥
|
25
|
25
|
24h ≥
|
35
|
35
|
拉伸粘結強度， MPa ≥
|
0.6
|
0.6
|
低溫柔性，℃ 低于
|
－40
|
－40
|
彈性回復率，% ≥
|
60
|
60
|
冷拉-熱壓
后粘接性
|
位移, %
|
12.5
|
12.5
|
破壞性質
|
無破壞
|
無破壞
|
垂直燃燒性
|
FV-0級
|
/
|
氧指數，%
|
36.6
|
/
|

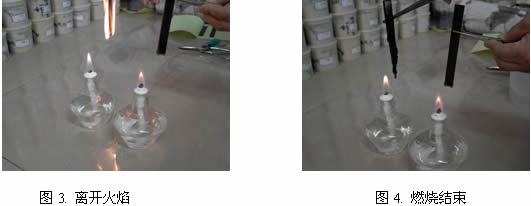

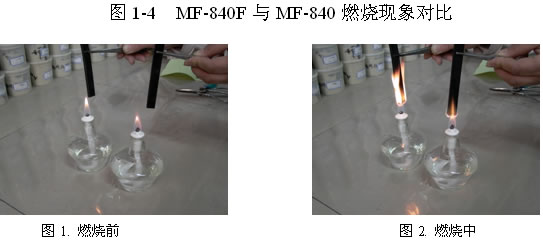

3.燃燒現象對比如圖1-4、表3。
表3. MF -840F與MF-840燃燒情況對比
燃燒過程
|
MF-840
|
MF
-840F
|
置于火焰上10秒
|
迅速燃燒，火焰明亮
|
緩慢燃燒，火焰微小
|
離開火焰
|
繼續燃燒，火焰明亮
|
立即熄滅
|
燃燒后狀態
|
膠條變小、變短、粉化
|
膠條變化不明顯
|
把MF-840F與MF-840按GB/T 2408-1996標準制成（125±5）mm，寬（13±0.3）mm，厚（3±0.2）mm的試樣，放在酒精燈上燃燒，試驗情況如圖1-4及表3所示。
通過以上對比可以發現：MF-840F除了具有MF-840的所有性能之外，還具有良好的阻燃性能。隨著人們對環保、節能材料的日趨重視，MF-840F將作為一顆璀璨的新星，成為當今中空
玻璃行業首選的環保型、多功能阻燃密封材料，會越來越廣泛地用于中空玻璃各行業。
