鋁合金幕墻實際應用中，隔熱材料彈性的重要性

　　1、隔熱性能好：注膠式隔熱材料的導熱系數0.12W/mK。（ASTM C-518）
　　2、縱向剪切強度高：120N/mm。 （AAMA TIR A8-04）
　　3、復合型材的有效慣性矩高：經過AAMA（美國建筑制造協會）有效慣性矩軟件計算后，復合型材的有效慣性矩相當于未切橋斷熱鋁合金型材慣性矩的93%-95%。

　　4、沖擊強度高：1.02 J/m。（ASTM D 256）
　　5、斷裂伸長率高：65%。（ASTM D 638）

圖一
　　在實際應用中，北京一年四季溫度變化很大，但隔熱型材在室內側的鋁材溫度變化不大，如圖（一）所示。在2001-2006年間，北京最低氣溫為 –27.4₀C;如果考慮到在距離地面90米---100米的氣溫，要相對低3₀C左右；高層建筑的室外氣溫能達到 - 30₀C。在- 30₀C時隔熱材料的彈性性能能否滿足隔熱幕墻室內、外溫差帶來的形變影響嗎？


　　鋁合金線膨脹系數為2.3×10-5mm/mm·₀C。 即：0.23mm/M·10₀C，每米鋁合金型材當溫度提高（降低）10₀C時，會增加（減少）0.23毫米。當幕墻桿件長度為3.5米，室內（20₀C）、室外(-30₀C)鋁合金型材溫差為50₀C時,室內、外型材的長度差為：0.23×3.5×5 = 4.03mm。在世界嚴寒地區（漠河、莫斯科、埃德蒙頓），室內、外溫差能達到70₀C,室內、外型材的長度差為：0.23×3.5×7 = 5.64mm。隔熱鋁合金幕墻在-30₀C時，內、外鋁合金型材端頭位移可能在４毫米以上，隔熱材料能否會斷裂呢？

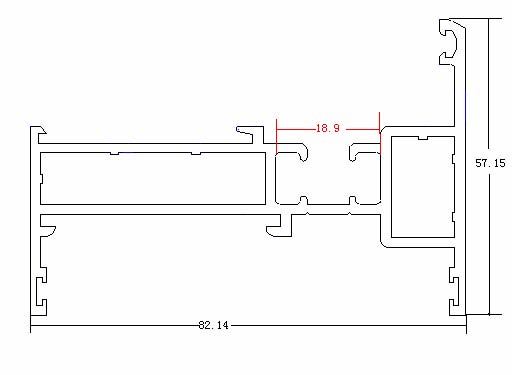

　　2007年1月31日，在亞松公司的實驗室里，對隔熱材料進行了低溫（- 30₀C）縱向剪切實驗，型材的截面如圖（二），隔熱槽為DD（隔熱寬度為18.9mm），長度為100mm，型材的表面為深棕色陽極氧化處理，方法按照GB 5237.6-2004。

圖二

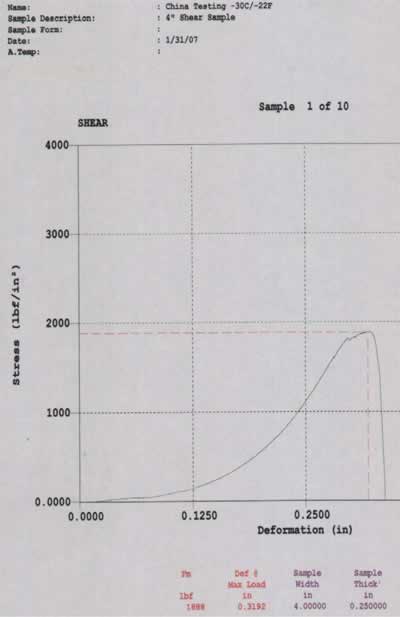

　　從圖（三）可以看到：在- 30₀C時，注膠隔熱鋁合金型材的內、外兩部分型材位移超過0.3192英吋（8.1mm）時會斷裂，此時的縱向剪切強度為1888磅（85N/mm）。那么在北京的實際氣候環境下，當位移為4mm時，縱向剪切強度約為500磅（23N/mm），完全符合注膠式隔熱材料的強度要求，因此在實際應用中的安全性會得到很好的保證。


　　注膠式隔熱鋁合金幕墻在低溫應用時會表現出卓越的彈性，保證了隔熱材料不會斷裂，更好的體現整體隔熱型材的強度。由于注膠式隔熱技術的工藝的優異性，使得注膠式隔熱鋁合金型材的有效慣性矩高（較其它隔熱技術），在設計及應用時，可以減小隔熱鋁合金型材的截面尺寸，或者減小隔熱鋁合金型材的厚度，以達到減少隔熱鋁合金型材的米重，從而降低隔熱鋁合金材料成本。假如同一個隔熱鋁合金幕墻項目，用注膠隔熱技術設計，在保持同樣的力學強度和隔熱性能的前提下，較其它隔熱技術在材料成本上節省5%-8%，則每平方米窗的成本可以節省20元以上。這就是注膠式隔熱鋁合金幕墻在國外普遍應用的原因所在。

圖三
