防火玻璃系統技術，標準及應用

防火玻璃系統技術，標準及應用
宋麗   北京格林京豐防火玻璃有限公司

前言：

　　火災通常會給社會帶來巨大的人身和財產損失。近年來，隨著社會經濟的發展和科技的進步，大空間的建筑大量涌現。在建筑工程中，新材料、新工藝和新技術的廣泛應用，使建筑中的防火安全問題日益突出。傳統的防火玻璃系統技術難以完全滿足現代需求。一些新型的防火玻璃系統技術得到了迅猛的發展和應用。自2010年3月起，我國《建筑用安全玻璃-第1部分：防火玻璃》的新標準即將實施，其中增加了時限為3小時的防火玻璃。如何從技術上達到新的標準要求，是我們今天要探討的課題。

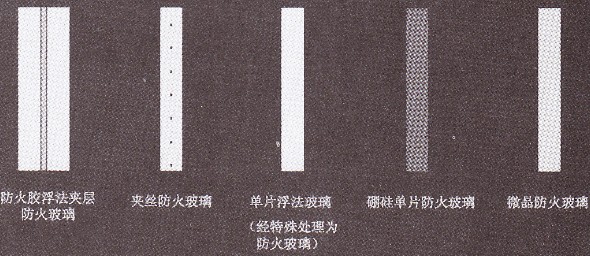

防火玻璃的分類

　　按結構分類：

　　防火玻璃按結構分類：可分為復合防火玻璃及單片防火玻璃：

復合防火玻璃（FFB）
　　由兩層或兩層以上玻璃復合而成或由一層玻璃和有機材料復合而成，并滿足相應耐火等級要求的特種玻璃。

單片防火玻璃（DFB）：

　　由單層玻璃構成，并滿足相應惱火等級要求的特種玻璃。

按耐火性能分類：

　　分為隔熱型防火玻璃（A類）及非隔熱型防火玻璃（C類）：

隔熱型防火玻璃：

　　即A類防火玻璃，同時滿足耐火完整性，惱火隔熱性要求的防火玻璃。（歐標稱為EI類防火玻璃）
非隔熱型防火玻璃：

　　即C類防火玻璃，滿足耐火完整性要求的防火玻璃。（歐標稱為E類防火玻璃）

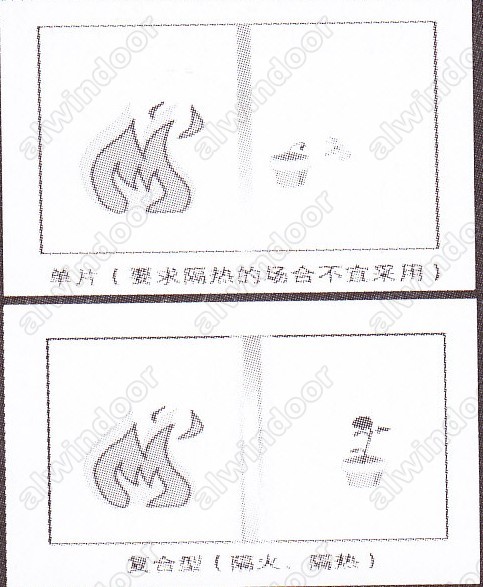

非隔熱型與隔熱型防火玻璃的區別：

　　當火災發生時，火焰在燃燒過程中會產生極高的熱量，并以熱輻射和熱傳導的方式透過玻璃，使玻璃背火面的溫度不斷升高。當達到一定程度時，熱量會使人或可燃物在沒有碰觸到火焰的情況下，被灼傷火引燃，隔熱型防火玻璃是為了使逃生和救援人員免遭熱量傷害，并將火災的破壞性降低到最小而設計的。它特殊的防火材料可以大幅度吸收熱量，從而將其控制在標準值內，提供最有效的安全保護。非隔熱型防火玻璃通常使用于外幕墻等沒有隔熱要求的地方。

防火時限：

防火玻璃的防火時限
　　耐火性能
　　高性能防火玻璃的介紹

　　紅色線：防火玻璃向火面升溫曲線
　　黃色線：防火玻璃背溫基準線--140攝氏度
　　藍色線：隔熱型防火玻璃背火面升溫曲線
　　　防火玻璃升溫曲線圖

　　耐火完整性（非隔熱型C類）防火玻璃的種類

　　硼硅單片非隔熱型防火玻璃--防火原理

   硼硅單片防火玻璃是選用含高硼硅經浮法工藝生產出的一種原片玻璃看，經鋼化加工而成的。它的防火性能源自于其很低的熱膨脹系數--僅為4*10的負六次方（20—300攝氏度），比普通玻璃（硅酸鹽玻璃）低2至3倍。此外，硼硅單片防火玻璃還具有高軟化點，極好的抗熱沖擊性和粘性等特質。因此，當火災發生時，硼硅單片防火玻璃不易膨脹碎裂，是一種高穩定性的單片防火玻璃，其耐火時限可高達3小時。

　　硼硅單片非隔熱型防火玻璃--性能及特點
　　杰出的防火特性，超3小時防火時限
　　無硫化（NiS）結晶、穩定、不自爆單片防火玻璃
　　唯一可以使用水噴淋系統的單片防火玻璃
　　極高的透光率，低鐵配方保證了色彩的真實再現
　　良好的耐腐蝕性，穩定的抗紫外線性能
　　全鋼化單片防火玻璃，滿足雙重安全要求
　　重比普通硅酸鹽玻璃更輕
　　非隔熱型防火玻璃應用部位
　　硼硅單片防火玻璃屬于非隔熱型防火玻璃，它通常應用于：

　　外幕墻及室外窗
　　采光頂
　　擋煙垂壁
　　非隔熱型防火玻璃門
　　無隔熱要求的防火玻璃隔斷墻
　　用于要求隔熱的又可使用水噴淋系統的防火玻璃隔斷墻
　　隔熱型防火玻璃（A類）的種類

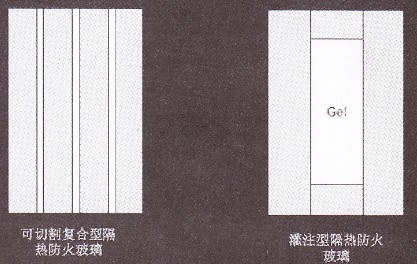

　　可切割復合型隔熱防火玻璃-防火原理
　　復合型隔熱防火玻璃通常由兩層和多層玻璃原片附之一層或多層無機防火膠夾層復合而成。當火災發生時，向火面玻璃遇高溫后很快炸裂，防火膠夾層相繼發泡膨脹約十倍左右，并大量吸收火焰燃燒所帶來的高熱量，形成白色不透明防火膠板，其堅硬程度可保證耐火完整性，而多孔的結構使其具有隔熱作用。因此，復合型玻璃防火玻璃既可以有效地阻隔高溫，又可隔絕火焰，煙霧及有毒氣體，能在火災中避免導致人員的恐慌。

　　在遇火時，此種防火玻璃的玻璃片會依然破碎，其中的防火膠受熱發泡膨脹，變?yōu)椴煌该鞣阑鹉z板，形成防火屏障，阻擋火焰及熱輻射。

　　防火玻璃框架系統

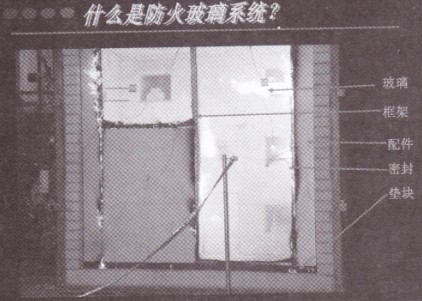

　　什么是防火玻璃系統

　　防火框架系統的作用
　　·用來支撐玻璃
　　·和防火玻璃一起組成系統來滿足設計要求
　　·不合適的框架系統可以導致防火玻璃系統過早失敗
　　·支撐構件及密封系統可影響整個防火系統的性能
　　·不同的框架系統有各自不同的要求
　　防火框架的設計
　　·針對單片防火玻璃的防火框架設計
　　·針對可切割復合隔熱型防火玻璃的防火框架設計

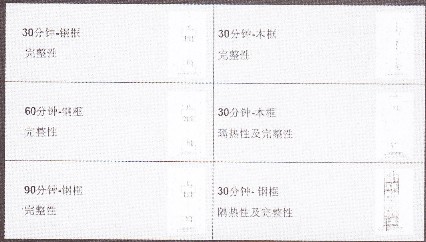

　　防火玻璃的框架設計——不同的框架系統

　　非隔熱型防火窗框架系統——3小時防火時限
　　防火窗3小時框架系統測試

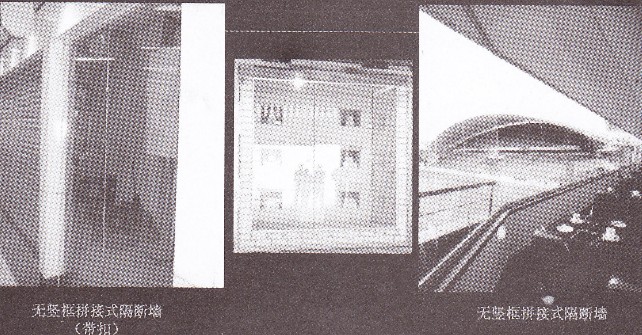

　　無豎框拼接系統——60分鐘

　　駁接式框架系統——30分鐘
　　不銹鋼駁接式結構代替?zhèn)鹘y(tǒng)結構

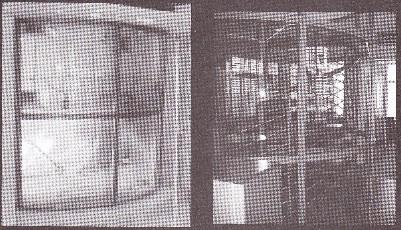

　　彎弧形框架系統——30分鐘

　　隔熱型防火玻璃自由門系統——60分鐘

　　大面積玻璃門
　　完整的防火門測試，包括玻璃，合頁，把手，鎖具，密封系統，地簧等。

　　水噴淋系統
　　唯一適合此系統的單片防火玻璃，硼硅單片防火玻璃可以抵擋高溫和驟冷的巨大溫差。

　　防火框架設計
　　不一樣的防火框架系統，會導致不同的防火時限
