鋁合金板材U形彎曲回彈研究

　　【中國幕墻網】摘要：主要研究了鋁合金板材U形彎曲回彈角與彎曲間隙、凹模入口圓弧半徑之間的關系，分析了不同厚度的板材彎曲回彈角的差異。結果表明，在U形彎曲中鋁合金板材的彎曲回彈角隨著彎曲間隙的增加，回彈角增加，且彎曲間隙對厚板彎曲回彈角的影響較薄板明顯；隨著凹模入口圓弧半徑的增加，對于薄板其彎曲回彈角呈先降后增的變化趨勢，而對厚板則幾乎無影響。

　　本文基于對鋁合金板材V形彎曲成形性能的研究上[1～6]，進一步對其U形彎曲成形性能進行研究，對彎曲成形過程中彎曲間隙、凹模入口圓弧半徑等對其回彈角的影響進行試驗，并對不同厚度板材彎曲的差異進行研究，以期為鋁合金板材彎曲成形提供全面的試驗依據。

　　1、試驗

　　實驗中所用鋁合金板材為LY12，其狀態為冷軋態。LY12鋁合金板材的U形彎曲在WDW－100電子萬能拉伸試驗機上進行，所用U形彎曲模具如圖1所示，模具結構參數如表1所示。鋁合金彎曲板材長度為55mm，寬度為15mm，厚度t分別為2mm和1mm，板材在電火花線切割機上制得。實驗中，為了消除彎曲間隙對回彈角的影響，并保證最終加載力相同，所有試樣的最終彎曲加載力均為2kN。

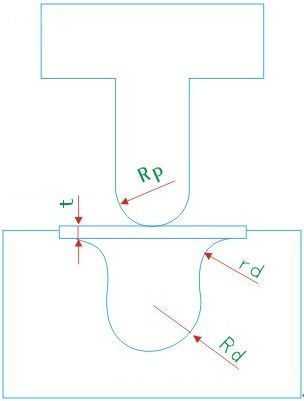

　　圖1 U形彎曲模具示意圖

　　

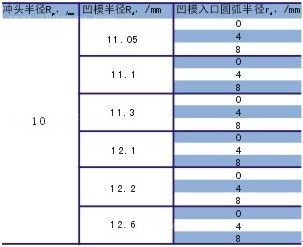

　　表1 U形彎曲模具主要參數

　　試驗中，每組試樣重復三次試驗，卸載后對其彎曲角α進行測量，結果取平均值，然后計算回彈角Δα。其中，彎曲間隙定義為c＝（Rd－Rp－t）/t。

　　2、 實驗結果

　　2．1 U形彎曲回彈角與彎曲間隙的關系

　　圖2分別給出了厚度為1mm和2mm的 Ly12鋁合金板材彎曲回彈角與彎曲間隙之間的關系。從圖 2 可以看出，隨著彎曲間隙的增加，板材彎曲成形后回彈角逐漸增大，當rd＝8mm時，厚度為1mm的板材的回彈角由彎曲間隙為0．05mm時的15．48o增加到彎曲間隙為0．3mm時的19．15o，厚度為2mm的板材則由5．42o增加到13．15o。同時，從圖 2 還可看出，板材的厚度對回彈角也有較大的影響，當彎曲間隙相同時，厚板彎曲的回彈角明顯小于薄板彎曲的回彈角，但rd＝4mm，彎曲間隙為0．05時，1mm厚板材的回彈角為15．07o，而2mm厚板材則為5．38o。但隨著彎曲間隙的增加，厚板彎曲回彈角的增加幅度明顯大于薄板的增加幅度，對于板厚為1mm的板材，其回彈角由rd＝0，彎曲間隙為0．05mm時的15．55o增加到0．3mm時的18．47o；而對于2mm厚的板材則由5．88o增加到13．15o。同時，從圖 2 中還可看出，凹模入口圓弧半徑對厚度為1mm板材回彈角的影響明顯大于2mm的板材。

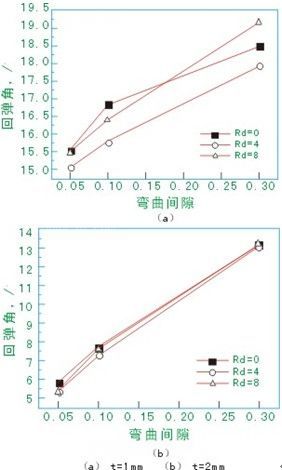

　　圖2 U形彎曲回彈角與彎曲間隙之間的關系

　　2．2 U形彎曲回彈值與凹模入口圓弧半徑的關系

　　圖3分別給出了厚度為1mm和2mm LY12鋁合金板材彎曲回彈角與凹模入口圓弧半徑之間的關系。從圖中可以看出，凹模入口圓弧半徑對LY12鋁合金板材彎曲回彈角的影響比較復雜。對于厚度為1mm的板材，隨著凹模入口圓弧半徑的增加，其回彈角先降低后增加，且變化明顯，當c＝0．3mm時，其回彈角由rd＝0時的18．47o先降低至rd＝4mm時的17．93o而后又增加到rd＝8mm時的19．15o；對于厚度為2mm的板材，隨凹模入口圓弧半徑的增加，其回彈角則基本沒有發生變化，但c＝0．3mm，rd＝0、4mm和8mm時，其回彈角分別為13．15o、13．02o和13．15o。同時，從圖3中還可看出，當彎曲間隙相同時，在凹模入口圓弧半徑相同時，厚度為1mm板材的彎曲回彈角明顯大于2mm厚板材的回彈角。

　　圖3 U形彎曲回彈角與凹模入口圓弧半徑之間的關系

　　3、分析

　　從圖2可看出，隨彎曲間隙的增加，板材的回彈角增大。這是因為隨著彎曲間隙的增大，彎曲過程中板材變形區內彈性變形部分所占比例增大，從而在卸載后板材回彈增加。同時，從圖2還可看出，彎曲回彈角對彎曲間隙的變化較為敏感，尤其是對于厚板彎曲。當凹模入口圓弧半徑rd＝4mm時，對于薄板（t＝1mm），彎曲間隙c從0．05增加到0．3時，其回彈角增加了2．87o，而對于厚板（t＝2mm），其回彈角則增加了7．63o，回彈角增量幾乎為薄板的3倍。

　　從圖3可看出，凹模入口圓弧半徑對LY12鋁合金板材彎曲回彈角的影響比較復雜。對于薄板，隨著凹模入口圓弧半徑的增加，其回彈角呈先減小后增大的V形變化趨勢，而對于厚板則影響不大。這可歸因于板材U形彎曲過程中回彈變形的復雜性。在U形彎曲過程中，不僅變形區內板材的彈性應變影響彎曲件的回彈角，其兩端的未變形區由于在凹模入口出發生反彎曲變形，從而也對其回彈角產生影響，且凹模入口的結構尺寸對未變形區的翹曲影響復雜，并且隨著板材厚度的變化其影響逐漸減弱，所以導致了圖3所示的現象。

　　從上述試驗結果可看出，在實驗條件下，影響鋁合金板材U形彎曲回彈角的主要因素有彎曲間隙、凹模入口圓弧半徑、板材厚度等。隨著彎曲間隙的增加，回彈角增加，且彎曲間隙對厚板彎曲回彈角的影響較薄板明顯；隨著凹模入口圓弧半徑的增加，對于薄板其彎曲回彈角呈先降后增的變化趨勢，而對厚板則幾乎無影響。

　　4、結束語

　　本文主要對LY12鋁合金板材U形彎曲進行了研究，在實驗條件下，主要結論如下：

　　（1）隨著彎曲間隙的增加，回彈角增加，且彎曲間隙對厚板彎曲回彈角的影響較薄板明顯。

　　（2）隨著凹模入口圓弧半徑的增加，對于薄板其彎曲回彈角呈先降后增的變化趨勢，而對厚板則幾乎無影響。
