隨著輿論的影響，
玻璃幕墻熱量的損失，
光污染，膠結長期的安全性及石材的
放射性和資源破壞的情況，玻璃幕墻和
石材幕墻已不再像以前那樣深受人們的青睞，相比
金屬幕墻的工廠作業化，可回收再利用，環保防污染的優越性越來越強從而應用也越來越多。

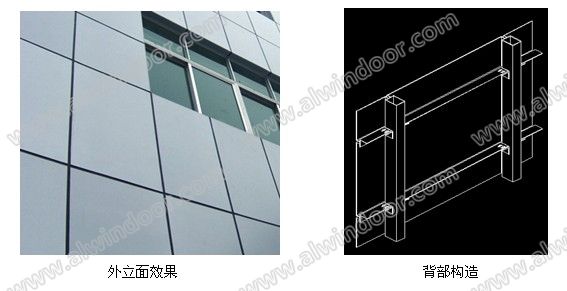

金屬幕墻，作為一種新型的
建筑幕墻型式，用于
建筑外立面裝修。是將玻璃幕墻及石材幕墻中的
玻璃板和石材板更換為
金屬板材的一種幕墻形式。由金屬
面板種類的不同可將金屬幕墻分為：
鋁復合板、單層
鋁板、
鋁蜂窩板、
防火板、
不銹鋼板、
彩涂鋼板、琺瑯
鋼板等。本文以
鋁板幕墻為例淺談一下其設計。
板材的選擇應滿足規范、標準及設計要求，一般選用型號為3003，狀態為H24的1.5、2.0、2.5、3mm厚
防銹鋁板，外表面應采用氟碳涂層，涂層厚度應根據幕墻所在地的環境條件和設計需要可采用二涂、三涂、四涂(內表面可采用
樹脂漆一涂)。
鋁板在涂層前需根據尺寸需要加工成型，成型板可為折邊板和不折邊
平板(通常外飾面鋁板均需折邊，不僅便于安裝且折邊部分可以增強板塊的
強度和
剛度)，折邊板在折邊加工時外圓弧半徑不應小于板厚的1.5倍，且在角部開口處用
密封膠密封。對于尺寸較大的板塊，可根據
變形計算要求的需要，在背面設置加筋肋(如：角鋁、槽鋁、鋁方管等)，以保證幕墻的使用功能及安全性能，同時要求加筋肋也要具有足夠的
抗彎強度和變形
撓度。加筋肋與板的連接一般可采用焊栓
焊接(焊接時，要確保板塊外表面不變形、不
褪色，焊接牢固)、
結構膠膠接、
3M膠帶粘接等。
加筋肋應與板塊的折邊或付框可靠連接，因?yàn)榇藭r(shí)的肋成為了板的支承梁，而支承梁需要支撐點作為
支座，它將把由面板傳來的
荷載傳遞給幕墻
框架體系。如圖：

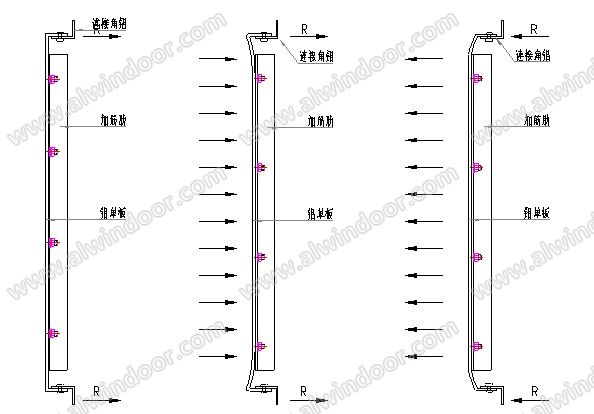

如果加筋肋沒有和折邊或付框連接，那么肋所受的荷載又通過肋的端部傳遞給板，即這一段板成了肋的支座，將面板傳來的荷載傳遞給幕墻框架體系。那么這一段板在承受比設計大的多的荷載時而容易變形破壞。如圖：
上述是以焊栓為例講述加筋肋和板塊折邊或付框連接與否，并在正負
風壓情況下的變形情形。
就個人見解，采用結構膠膠結和3M膠帶粘接要比焊栓焊接受力更為理想。因?yàn)椋咏罾叩挠?jì)算是按等
彎矩原則化為
等效均布荷載，且是
固定邊支撐形式。所以，加筋肋與鋁板的連接采用結構膠膠結和3M膠帶粘接比較好，符合計算要求。但目前工程上大部分還是用焊栓連接的形式，嚴格的講，當建筑幕墻受負荷載時，加筋肋就不會與鋁板同時受力了，就不能按等效
均布荷載計算考慮。
為了保證鋁板幕墻變形后的恢復能力和整體性，不會使其因受外力作用而造成變形，引起表面鼓凸或凹陷情況的發生，應采用浮動連接。浮動連接一般有以下幾種連接方式：外掛外裝固定連接、外扣式連接、內嵌式連接等。如圖：
鋁板板塊的浮動連接是為了消除板塊變形的發生，那么對于膠縫寬度的設計也應滿足板塊的變形要求，通常寬度可根據建筑外立面的效果和計算結果確定，一般為12-22mm。
隨著國家
建筑節能要求的實施，對于
鋁單板幕墻的
保溫做法一般分為以下四種做法：
a、實體墻保溫，這種做法是在建筑砼體上貼掛
保溫層（一般
擠塑板），外掛鋼絲網，表面抹沙石水泥層，外做鋁板幕墻裝飾。這種工藝重復施工成本高，幕墻裝飾施工會破壞保溫層的完整性。
龍骨本身就是“
冷橋”，室內龍骨容易“
結露”。
b、在鋁板與墻體之間做保溫層，這種做法一般是將保溫層與幕墻裝飾龍骨連接，內外都要有
夾板固定，一般夾板材料為
鍍鋅板或
硅酸鈣板。這種方法施工繁瑣，成本高，而且，鋁板與龍骨直接連接，將導致龍骨本身變?yōu)?“冷橋”，保溫效果不好，使其 “結露”。
c、將
保溫材料直接與土建墻體粘接，這種方法是簡單，但效果不好，容易
脫落，材料現場拼接，不嚴密。大面積施工不可取。只能做為工程保溫的補救措施。
d、在
鋁單板加工廠，將保溫材料直接與鋁板用膠粘接，運到施工現場。但保溫層容易脫落，還需要背面額外固定。鋁板周邊與龍骨還是“冷橋”連接，鋁板與金屬龍骨傳遞熱量，室內還會出現“結凝水”，保溫效果不好。
對于以上四種保溫做法，可根據工程實際情況選擇較為合適的施工方法。
按強制性國家標準《
建筑物防雷設計規范》GB50057-94的要求，必須將鋁板和主
橫龍骨組成的幕墻與建筑物接地線或
防雷網接通。防雷網網格尺寸：第一類防雷建筑物必須小于5X5或6X4（米），第二類防雷建筑物必須≤10X10或12X8（米），第三類防雷建筑物必須≤20X20或24X16（米）。對于鋁板幕墻位于女兒墻外側及頂部時，最容易受到雷擊。因此，建筑物應考慮屋頂防直擊的措施：可沿屋頂周邊設避雷帶，其安裝位置略微突出女兒墻頂部外沿；也可用屋頂其他明設金屬物作為
接閃器；在雷擊情況下，由于鋁板本身也可以作為良好的
導電體將雷電的巨大能量通過女兒墻的避雷
均壓環和防雷
引下線迅速地輸送到地下。使其起到保護幕墻和保護建筑物免遭雷擊的作用，保證幕墻及建筑物的安全。【完】
