《金屬及石材幕墻工程技術規范》JGJ133一2001是90年代針對鋁合金型材而編制的，第5.6.6條規定“橫梁應通過角碼、螺釘或螺栓與立柱連接”，近年來由此而來在許多是否可以焊接（詞條“焊接”由行業大百科提供）及如何焊接的爭議，經常聽到朋友打電話說被迫停工的事件，希望行業專家能幫助給予解釋。
其實JGJ 102—2003、JGJ 133—2001規范是針對鋁合金結構編制的，不完全適用于鋼結構，那么在規范的新修訂版本頒布之前，幕墻鋼結構設計的基本依據就應該是現行國家標準《鋼結構設計規范》GB50017-2003。

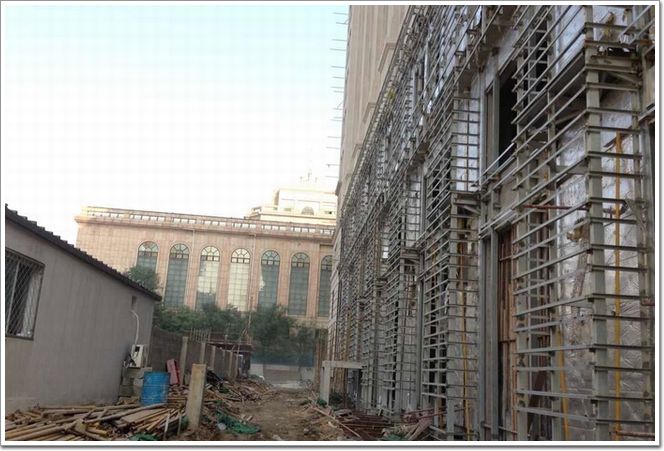

試想十多年來，我國已建的鋁板和石材幕墻那么多采用焊接工藝安裝的鋼結構支承龍骨，從未因采用焊接鋼結構而發生過安全事故，因此說幕墻鋼結構采用焊接不僅符合《鋼結構設計規范》的規定，而更重要的是，十多年的科學試驗和工程經驗都表明“幕墻鋼結構不許采用焊接是毫無道理的”。
但是焊接的時候需要設計人員特別注意，圖紙是指導施工的技術語言文件，在設計的時候一定要考慮清楚工程實際可操作性，不能為了圖紙畫出來美觀而不切合實際，往往看到有的圖紙看起來特別美觀，就是拿到工程現場施工人員無法實現，因?yàn)楝F(xiàn)場操作空間不滿足，而圖紙?jiān)O(shè)計的龍骨全部滿含，監理、甲方、總包都說這是你們自己設計的，我們只管按圖驗收，不然你就是施工不符合設計要求。

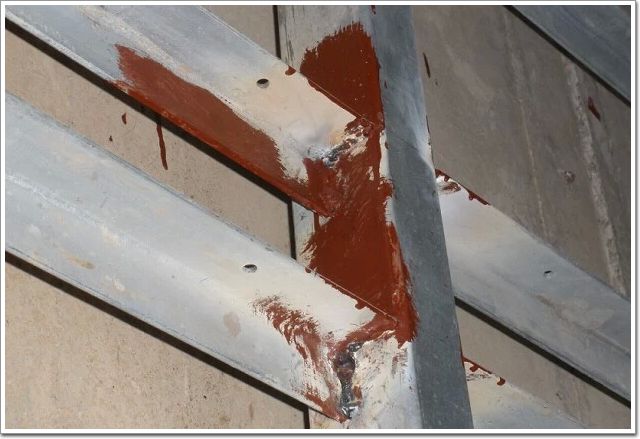

所以說焊接是方便與施工也符合相關規范要求，但是一定要符合實際可行性，同時根據結構受力計算書來確定焊縫的長度，從而在選擇便于施工的工作面，當然有一點需要注意，焊縫的焊接面一定要有水平面、豎向垂直面共同來控制龍骨的穩定性，也就是說任何一個龍骨焊接只要有水平一道焊縫與豎向垂直一道焊縫就完全滿足穩定構造要求，再根據計算書設計出焊縫的長度就可以的。
但是有一點是關鍵要注意的，千萬不可以因?yàn)橛?jì)算書是正確的，不用焊接那么長的焊縫，而直接在一個面上點焊。
《鋼結構設計規范》的規定:角焊縫的強度設計值（詞條“強度設計值”由行業大百科提供）取160N/mm2
因此計算書得出的在彎矩、剪力共同作用下焊縫的應力只要小于160N/mm2就ok了，不要非得為了美觀設計的圖紙無法實現。
[提要]：在金屬板幕墻設計中，根據《金屬與石材幕墻工程技術規范》（JGJ133-2001）規定，橫梁與立柱應避免采取焊接的連接方式。隨著幕墻業的發展，螺栓連接已經不能滿足全部形式的幕墻要求。本文從實際工程出發，結合內蒙古演藝中心金屬板幕墻項
