一、 鋁型材（詞條“鋁型材”由行業大百科提供）骨架應當分段
鋁型材立柱層層分段，橫梁與立柱通過螺栓（詞條“螺栓”由行業大百科提供）鉸接，這是常規的做法。鋁型材骨架這種做法，是為了減少溫度變化時在骨架中產生的溫度應力，這對鋁合金型材是必要的，因為：
1) 鋁的溫度線脹系數為2.35X10-5/oC，遠遠大于鋼材的線賬系數1.2X10-5/oC ， 更遠大于混凝土的線脹系數1.0X10-5./oC。無論鋁型材骨架固定在鋼結構上還是固定在混凝土結構上，溫度變化時都要產生很大的變形差，從而出現很大的溫度應力。
2) 鋁合金的彈性模量（詞條“彈性模量”由行業大百科提供）為0.7X105MPa，在端部不可位移時，溫度變化1oC將在鋁型材中產生1.6MPa的應力;溫度變化50OC，溫度應力將達到80MPa。而鋁合金的強度（詞條“強度”由行業大百科提供）較低，難以承受如此大的溫度應力。
因此，鋁合金骨架采用層層分段的方式來減少溫度變化的影響是合理的。
二、 分段不是解決溫度問題的唯一`方法
1. 解決溫度問題的兩種方法
鋼骨架是不是也要按照鋁合金骨架的方式來做呢，是不是一定要豎向層層分段，水平三米一段?我們的回答是：不一定要切得這么碎。
切碎是設計最省事的辦法，尺寸越小，溫度的影響就小，這是盡人皆知的常識。把構件切碎，弄成短短的，當然就不用費心去做溫度應力計算，不用專門考慮抗溫度變化措施。由于最初做幕墻的不是建筑結構行業，而是飛機制造行業，所以歷史地形成了通通切斷（詞條“切斷”由行業大百科提供）的行業習慣。
對付溫度影響不一定要斷開，斷開是一種方法，但不是唯一方法。解決溫度的影響可以有兩條途徑：
1) 構件斷開，支點自由，結構隨溫度變形，減少或消除溫度應力這。稱為“有變形，無應力”;
2) 構件連續，支點約束，結構溫度變形受到限制，甚至不準變形，溫度應力由鋼結構自己的強度承受。稱為“有應力，無變形”。
解決溫度變化問題的兩種辦法在實際中都有應用：
1) 有溫度變形，無溫度應力：
常規幕墻的骨架;老式低速鐵路的鐵軌(長度13.2m);用許多溫度縫分 開的廠房;帶活動接頭的管道;
2) 約束溫度變形，承受溫度應力：
巨型航空母艦;巨型油輪;大型油罐;超大跨公共建筑;超高層建筑;核 反應堆;大容量煉鐵高爐;高速鐵路的超長鋼軌(長度一般超過1000m，甚至幾百公里無縫隙);大量焊接鋼結構。
2. 鋼結構有能力承受溫度應力
結構鋼Q235 強度設計值為 215N/mm2;Q345 強度設計值 315 N/mm2。 在完全固
定，不能變形的情況下，溫度每變化 1 oC，鋼構件中產生的溫度應力為2.4 N/mm2。即使溫度變化50oC，也就產生120N/mm2的溫度應力，遠小于鋼的強度設計值。況且，通常幕墻骨架連接在主體結構上，溫度變化時，支座隨主體結構位移，鋼骨架受到變形約束很小，溫度應力遠小于這個按支座固定考慮的數值。
實際上， 鋼材和混凝土的膨脹系數相近：
鋼 材：1.2 X 10-5 / oC
混凝土：1.0 X 10-5 /o C
對杭州東站25m巨柱的溫度應力進行過兩次實測，幕墻支承鋼結構最大溫度應力發生于70mm豎向鋼管，數值僅為45N/mm2，遠小于鋼管的強度設計值215N/mm2(圖25、圖26)。
所以，鋼筋混凝土結構才有可能應用。幕墻鋼結構和主體鋼結構或主體混凝土結構膨脹系數相同或相近，溫度變化時幕墻鋼結構的溫度應力接近于零。實際工程鋼結構往往不分段，或者不會分段太密。
鋁合金結構則不同，其溫度變形遠大于混凝土和鋼材，連接到主體結構上時，無法變形協調。鋁結構連接到鋼結構、混凝土結構時，應該適當分段。

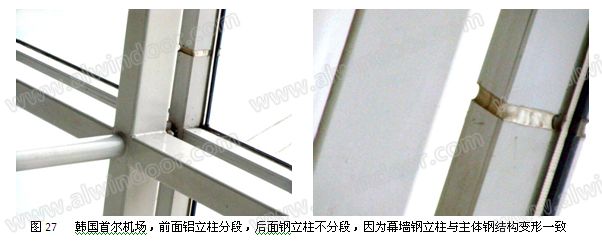

韓國首爾仁川機場幕墻就是一個最典型的例子，幕墻玻璃由鋁立柱和鋼立柱共同支承，鋼立柱與主體鋼結構直接連接。由于鋁材變形遠遠大于鋼材，與鋼立柱無法協調，所以鋁立柱分段;而鋼立柱與主體鋼結構變形相同，所以鋼立柱不必分段(圖27)。
三、大量幕墻鋼結構不分段
如國家大劇院，215mX145m，全部焊成一個剛性（詞條“剛性”由行業大百科提供）的“大碗”，無分縫;鳥巢，296mX310m，鋼構件全部剛性連接成為整體，沒有縫;深圳灣體育館，兩館一場由連續曲面覆蓋，屋面支承結構為雙向單層網殼，長 530 m，連續不分縫(圖22~圖24)。
高層建筑同樣如此，世界最高的哈里法塔，高度度828米;上海三座高樓：金茂大廈 420 米，環球金融 495 米，上海中心 635m 。總不能把它們統統切成三米一段吧?
主體鋼結構不分段，幕墻鋼結構同樣可以不分段(圖28~圖31)。
北京鳳凰傳媒中心玻璃幕墻的支承鋼結構長度達200m，連續焊接不分段(圖32)。中國建筑科學研究院辦公樓的室外電梯，夾層玻璃方鋼管框架支承，立柱90m高，連續焊接不分段，無接頭，多年使用沒有問題(圖33)。
四、 幕墻鋼結構是否分段由設計者自己決定
幕墻鋼結構與主體鋼結構或主體混凝土結構相連接，兩者溫度變形相同或相近，溫度應力很小;鋼材強度很高，完全可以承受溫度應力。所以斷與不斷都不成問題，怎么做都可以，斷與不斷，由設計者自行決定：
全部砍斷，傳統做法，肯定可行，但是增加許多連接節點（詞條“節點”由行業大百科提供），費工費料。
加長桿件，減少斷口，可以節省工料，但溫度問題要從計算和構造上加以考慮。
全部不斷，必須計算溫度和位移產生的應力，分析結構的變形耐受能力，采取措施確保結構安全。【完】
