被網友戲稱為北京“最牛釘子戶”的北京奧林匹克公園瞭望塔8月18日開始迎客啦!該塔是世界第22高、國內第6高的觀光塔，建筑高度為246.8m，5個塔冠的圓形觀景平臺象征奧運五環，是目前北京城北部最高的標志性建筑。
登上觀光塔，除了可一覽整個奧林匹克公園包括鳥巢、水立方等全部景觀，還可以俯瞰半個北京城。該工程原為2008年北京奧運會的工程項目，當時出于工期等方面的考慮，該工程暫緩建設。2010年底開始恢復建設，2012年7月26日結構封頂。
1 工程概況
奧運瞭望塔位于北京市朝陽區奧林匹克公園中心區內，主體建筑緊鄰中軸線景觀大道，瞭望塔由5個直徑與高低各不相同的單塔組成，建筑高度為246.8m，瞭望塔除擁有多個室內觀景廳、屋頂觀景平臺外，還具有電視轉播、綜合指揮、煙花表演、餐飲等綜合功能。瞭望塔頂部的觀景廳高低落錯，副塔圍繞主塔逐漸展開，5個塔冠的圓形觀景平臺象征奧運五環。
該項目的建筑創意非常獨特，5個單塔從基座向上延伸，利用幕墻的虛實變化，形成樹干表面的機理，豎向構件在塔身頂部向外伸展、分叉，形成樹冠，寓意“生命之樹”。除了其使用功能以外，該建筑本身也是奧運公園中的一個獨特景觀。

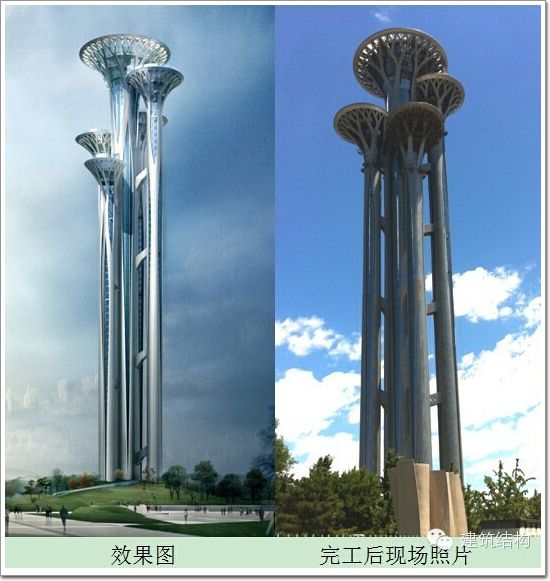

建筑創意效果圖
2 結構體系
1號塔為主塔，位于中間，2～5號塔為副塔，圍繞主塔周邊，副塔與主塔的形心間距為15.1～19.17m。由于5個塔的塔身都非常纖細，1號塔軸線直徑為14m，2號塔、3號塔均為7.3m，4號塔和5號塔直徑僅為6.0m，單塔的最大高寬比達32。此外，塔冠直徑達26.4～51.2m，觀景廳的外挑長度很大。
在結構方案中，通過沿建筑高度方向設置4道連接桁架的方式將5個獨立的單塔連為一體，構成稱之為“組合塔式結構”的新體系。連接桁架可以兼作各塔之間的通道，滿足人員行走的需求。

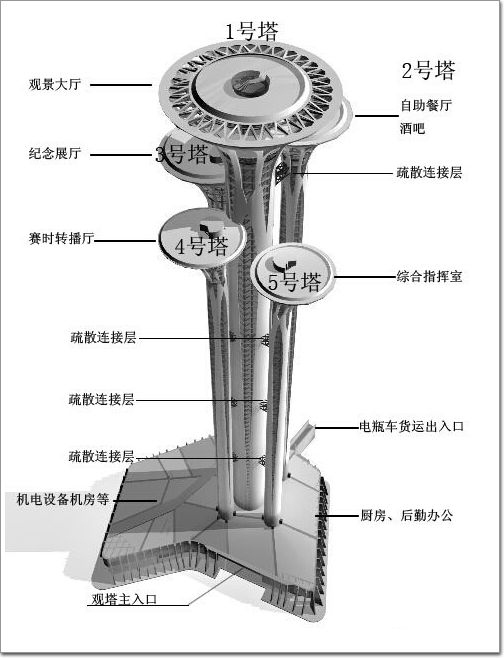

結構體系
主塔由外筒與內筒組成，外筒由16根圓柱、外環梁及柱間支撐組成，內筒共有8根圓柱構成。副塔塔身均由6根圓柱、環梁及柱間支撐構成。180m標高以下采用鋼管混凝土柱，混凝土強度等級C80～C50。180m標高以上采用純鋼管柱。外環梁采用H型鋼，柱間支撐采用焊接箱形截面。
在梁柱節點處，通過對H型鋼梁的翼緣進行加強;在交叉支撐的節點，采用在節點域設置內環+外環加勁肋（詞條“加勁肋”由行業大百科提供）的方式。

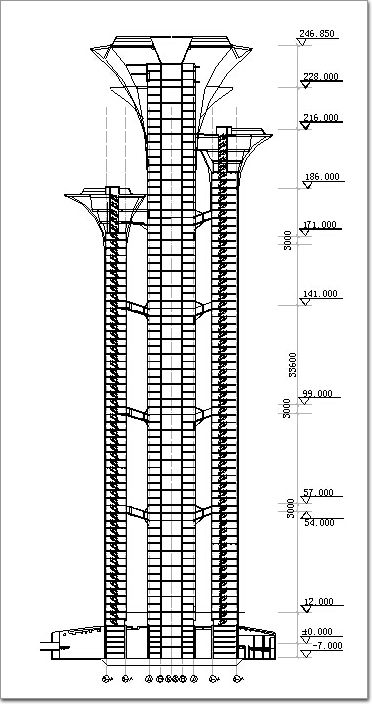

剖面圖
3 基座大廳設計
奧運瞭望塔塔座造型獨特，基座大廳屋頂為多面體，中間高、周邊低，高差達5m。基座大廳是參觀人流的重要活動空間之一，室內效果要求很高，結構最大跨度達27m。
基座大廳大跨度屋蓋采用圍繞各塔放射形布置的交叉編織鋼筋混凝土主、次梁-板結構。建成后，基座大廳清水混凝土構件的室內效果美觀、大氣。

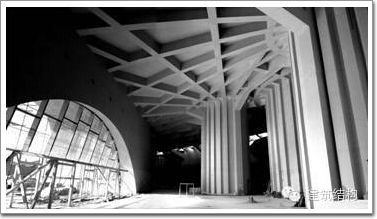

基座大廳
4 風振控制設計

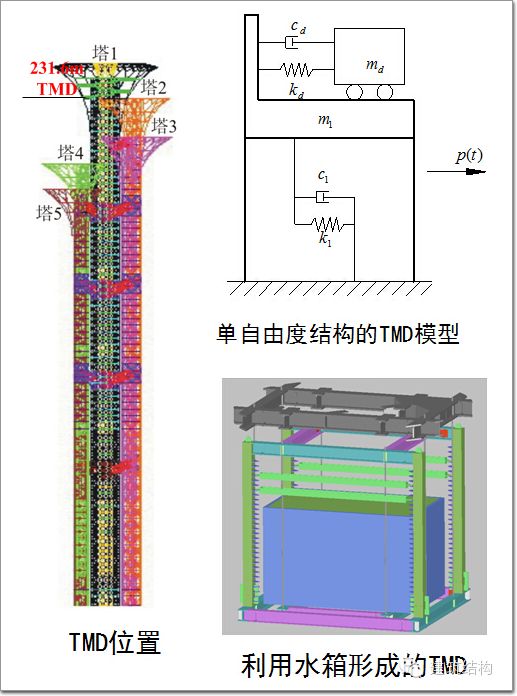

為了減小頂部觀光廳風振加速度的影響，在主塔上部結合水箱設置了TMD裝置，并采用折返吊掛方式解決水箱間空間高度不足、質量塊自振周期較短的問題。實測結果表明，利用水箱制作的TMD對于減小風振加速度具有明顯效果。
5 基礎設計
塔座采用混凝土灌注樁基礎，采用后壓漿工藝提高單樁承載力特征值。在塔底與其他部分之間設置后澆帶，避免差異沉降的影響。
在施工要求方面，組合塔式結構的連接桁架是各塔體之間的唯一聯系構件，滯后安裝將無法保證結構在施工期間的穩定性。施工時各塔之間每隔18m高度安裝一道臨時水平支撐，并在水平支撐之間布置交叉鋼筋，通過花籃扳手施加預應力，并根據實際情況進行預應力（詞條“應力”由行業大百科提供）調節。待沉降穩定后，最終焊接固定各塔之間的連接桁架。

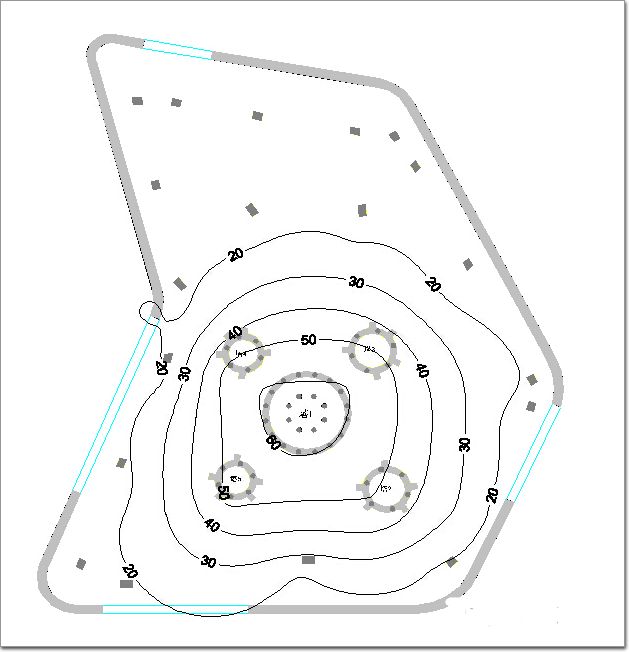

組合塔基礎沉降分布圖(圖中等值線單位為mm)
