淺談：聚酰胺隔熱條干燥后在干燥器中放置時間對隔熱條橫向抗拉強(qiáng)度的影響研究

　　本篇文章內(nèi)容由[中國幕墻網(wǎng)]編輯部整理發(fā)布：

　　聚酰胺（詞條“聚酰胺”由行業(yè)大百科提供）隔熱條具有較高的機(jī)械強(qiáng)度和優(yōu)良的耐磨性、耐熱性能等，其主要成分為不少于65%的聚酰胺66和25%±2.5%的玻璃纖維（詞條“玻璃纖維”由行業(yè)大百科提供），余量為添加劑。建筑幕墻、門窗由于節(jié)能的需要，大量采用隔熱型材，聚酰胺隔熱條是穿條式隔熱鋁合金型材的核心構(gòu)件（詞條“構(gòu)件”由行業(yè)大百科提供），有阻隔熱量傳遞和連接兩側(cè)鋁型材的作用。由于我司對聚酰胺隔熱條需求較大，每天需對進(jìn)廠聚酰胺隔熱條進(jìn)行抽樣檢驗，檢驗合格后才能驗收，投入使用。根據(jù)GB/T23615.1-2009《鋁合建筑型材（詞條“型材”由行業(yè)大百科提供）用輔助材料第1部分 聚酰胺隔熱條》，對隔熱條橫向抗拉強(qiáng)度測試試樣要求在140℃±2℃普通干燥箱內(nèi)烘6小時后取出，放置在23℃±2℃的干燥器冷卻（詞條“冷卻”由行業(yè)大百科提供）不少于2小時，測試時間較長，因此有必要探討聚酰胺隔熱條干燥后在干燥器中放置時間長短對隔熱條橫向抗拉強(qiáng)度的影響。

　　1.試驗方法及數(shù)據(jù)

　　1.1 樣品

　　選A,B,C,D,E,F,G七家廠家I14.8型聚酰胺隔熱條開展試驗，對比試驗應(yīng)在同一條隔熱條上切取試樣，長度為35mm±1mm，將試樣均分為2組，每組10個。試樣必須干燥，140℃±2℃普通干燥箱內(nèi)烘6小時后取出，放置在23℃±2℃的干燥器冷卻，分別冷卻至0、2、24、120、240小時后，進(jìn)行室溫、高溫橫向拉伸試驗，試樣從干燥器內(nèi)取出后必須在1小時內(nèi)完成試驗。

　　1.2 試驗溫度

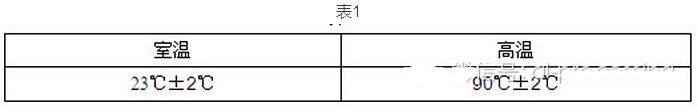

　　產(chǎn)品試驗溫度應(yīng)符合表1的規(guī)定。

　　表1

　　1.3 試驗設(shè)備

　　萬能材料試驗機(jī)、夾具、環(huán)境試驗箱

　　1.4 試驗步驟

　　1.4.1 室溫橫向抗拉特征值的測試

　　1.4.1.1 從干燥器內(nèi)取出1個試樣裝入隔熱條夾具里。

　　1.4.1.2 將裝好隔熱條試樣的整套夾具裝入萬能材料試驗機(jī)上。

　　1.4.1.3 施加50N±2N的預(yù)加荷載。

　　1.4.1.4 使萬能材料試驗機(jī)歸零。以10mm/min±2 mm/mind的速度拉伸試樣，直到試樣被拉斷。記下試樣最大抗拉力。

　　1.4.1.5 重復(fù)1.4.1.1~1.4.1.4，直至完成對其他試樣的測試。

　　1.4.2 高溫橫向抗拉特征值的測試

　　1.4.2.1 從干燥器內(nèi)取出1個試樣裝入隔熱條夾具里。

　　1.4.2.2 將裝好隔熱條試樣的整套夾具裝入萬能材料試驗機(jī)上。

　　1.4.2.3 關(guān)上箱門，啟動設(shè)備，升至規(guī)定溫度(90℃±2℃)，恒溫30 min。

　　1.4.2.4 按1.4.1.3~1.4.1.4進(jìn)行拉伸試驗。

　　1.4.2.5 重復(fù)1.4.2.1~1.4.1.4，直至完成對其他試樣的測試。

　　1.5 試驗結(jié)果

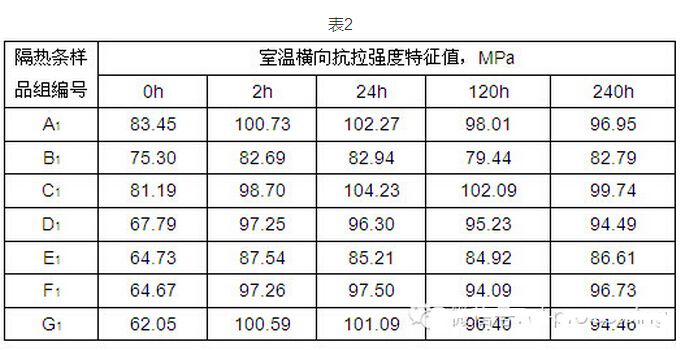

　　1.5.1 隔熱條干燥后在干燥器中冷卻至0、2、24、120、240小時后，進(jìn)行室溫橫向拉伸試驗結(jié)果見表2

　　表2

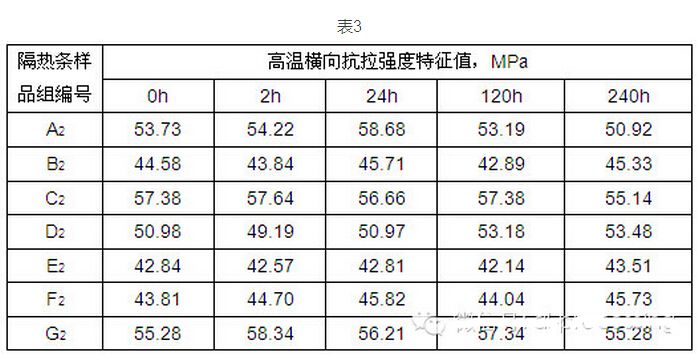

　　1.5.2 隔熱條干燥后在干燥器中冷卻至0、2、24、120、240小時后，進(jìn)行高溫橫向拉伸試驗結(jié)果見表3

　　表3

　　2.分析與結(jié)論

　　2.1 隔熱條干燥后在干燥器中冷卻至0、2、24、120、240小時后，進(jìn)行室溫橫向拉伸試驗結(jié)果(表2)表明，隔熱條干燥后在干燥器中冷卻至0小時進(jìn)行室溫橫向抗拉特征值要比冷卻至2小時后測定的結(jié)果要低，而冷卻至2、24、120、240小時后測定的室溫橫向抗拉特征值則相差不大。說明了GB/T23615.1-2009《鋁合建筑型材用輔助材料 第1部分 聚酰胺隔熱條》，對隔熱條室溫橫向抗拉強(qiáng)度測試試樣要求干燥后再干燥器冷卻不少于2小時的標(biāo)準(zhǔn)是科學(xué)合理的。

　　2.2 隔熱條干燥后在干燥器中冷卻至0、2、24、120、240小時后，進(jìn)行高溫橫向拉伸試驗結(jié)果(表3)表明，隔熱條干燥后在干燥器中冷卻至0小時進(jìn)行室溫橫向抗拉特征值與2小時后測定的結(jié)果差不多。說明了隔熱條高溫橫向抗拉強(qiáng)度測試試樣可以考慮在140℃±2℃普通干燥箱內(nèi)烘6小時后取出，不需在干燥器冷卻而直接放在萬能材料試驗機(jī)上，待溫度升至規(guī)定溫度，恒溫30 min后測試，這樣可以在不影響檢驗結(jié)果情況下提高檢測效率。

　　參考文獻(xiàn)：

　　[1] GB/T23615.1-2009《鋁合建筑型材用輔助材料 第1部分 聚酰胺隔熱條》
