隨著我國城市化速度的加快，對于建筑物的節能、環保和安全性的要求越來越高。尤其是現代公共建筑主要是以玻璃幕墻為主。因此對建筑玻璃質量的要求也越來越嚴格，要求玻璃不僅具有隔熱、保溫的功能同時還有更高的安全性能。這給具有安全、節能玻璃帶來了巨大的市場和技術發展機遇，也對安全節能玻璃的性能和技術提出了更高的要求。
1 怎么解決玻璃的安全和節能問題?
安全玻璃分為夾層玻璃和鋼化玻璃，但是鋼化玻璃自身具有的特性之一““自爆””。2013年4月28號發生在上海浦東銀城中路時代金融中心48樓一塊玻璃““自爆””，下起了玻璃雨，車子砸壞不少，所幸無人員傷亡。因此幕墻玻璃應采用夾層（詞條“夾層”由行業大百科提供）玻璃替他鋼化玻璃作為外片。
夾層玻璃能滿足安全性能，但是普通的夾層玻璃遠遠不能解決遮陽和節能指標。
1.1XIR夾層玻璃
伊士曼化工集團在1992 年推出 California Series® 夾層玻璃，即XIR夾層玻璃，具有隔熱和低反射性能。該產品具有以下幾個特點： 1.隔音2.可見光反射率低3.自重較輕5.安全性好6.屏蔽紫外線、紅外線。但是XIR夾層玻璃的價格太貴，建筑設計成本一般難以滿足。
1.2納米安全節能夾層玻璃原理及性能參數

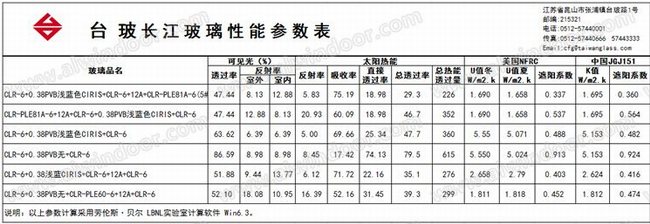

納米安全節能夾層玻璃：是利用納米級的InO2和SnO2合成涂料在PVB中間膜生產中加入制成：具有高透明、可見光反射率（詞條“反射率”由行業大百科提供）低、超強屏蔽紫外線、紅外線的PVB。原料選自德國的合成“納米級”顆粒而且顆粒均勻分布，使PVB具有很好的穩定性（詞條“穩定性”由行業大百科提供），并具有與玻璃很好的結合，即有很好的粘附力，這種納米層最大的特點是對紫外光線、紅外光線能夠很好的阻隔作用，而可見光仍有很好的穿透能力，這樣將紫外光線、紅外光線的輻射能量有效地阻隔，使整個玻璃真正成為“安全節能玻璃”，另外此這種產品、不易氧化、不易退色、無毒無害，，不存在卷邊、起泡脫落等現象。也不會影響GPS信號等功能特點。下面是上海賽瑞斯環保科技有限公司在臺玻集團幾款玻璃性能測試進行了比較。
因?yàn)榧{米安全節能玻璃膜阻隔了大量紅外線的進入從而使玻璃聚集一定的能量，這部分能量通過對流和輻射的形式傳向室內、室外。室外空氣流速遠遠大于室內空氣流速，帶走了大部分的熱量。這種夾層玻璃對太陽熱輻射的遮蔽效果，將玻璃的高透光性與低Sc值，安全性和節能性巧妙地結合在一起，成功地解決了高透光好與低Sc值的雙重優勢并存的難題，因此具有更好的節能效果，這是其它任何玻璃無法具備的優勢。提高建筑整體品質的首選產品，是建筑節能玻璃的發展趨勢。
2 納米安全節能夾層玻璃節能測試效果
2.1、對上海XXXX大酒店玻璃隔熱節能改造，減少室內熱負荷，降低空調能耗。上海屬北亞熱帶季風氣候，四季分明，日照充分，春秋較短，冬夏較長，夏季直射太陽能所產生的熱負荷為900W/ m2，上海全年累計日照時間為1600-2000小時，按平均時間計算即為1800小時。
2.2、樣板房間數據測試：
測試時間：2014年7月 23 日
上午：10：30到 12：30 點
下午：14：30到16：30點
當日天氣：27-34℃ 晴轉多云 東南風
測試方法：用太陽能測試儀對(更換納米安全節能節能玻璃)和(沒有更換納米安全節能節能玻璃)測試玻璃透過的能量值。
|
項目 |
時間 |
透過能量值（W/㎡） |
項目 |
時間 |
透過能量值（W/㎡） |
|
未更換窗戶 |
更換窗戶 |
未更換窗戶 |
更換窗戶 |
|
上午 |
10:30 |
450 |
230 |
下午 |
14:30 |
523 |
258 |
|
467 |
240 |
533 |
255 |
|
10:45 |
478 |
252 |
14:45 |
512 |
252 |
|
460 |
245 |
492 |
253 |
|
11:00 |
459 |
243 |
15:00 |
488 |
242 |
|
439 |
232 |
523 |
258 |
|
11:15 |
501 |
256 |
15:15 |
545 |
260 |
|
521 |
258 |
532 |
258 |
|
11:30 |
490 |
246 |
15:30 |
548 |
257 |
|
487 |
243 |
565 |
261 |
|
11:45 |
444 |
225 |
15:45 |
553 |
252 |
|
455 |
232 |
524 |
253 |
|
12:00 |
465 |
234 |
16:00 |
517 |
250 |
|
521 |
256 |
522 |
249 |
|
12:15 |
485 |
249 |
16:15 |
490 |
246 |
|
510 |
251 |
535 |
257 |
|
12:30 |
476 |
246 |
16:30 |
521 |
255 |
|
489 |
248 |
510 |
250 |
|
平均值 |
未更換窗戶 |
500.8 |
更換窗戶 |
248.7 |
2.2納米安全節能夾層玻璃節能計算
|
名稱 |
上海XXXX大酒店隔熱節能樣板數據分析 |
|
每平方節約 |
公式： |
|
能量值W/M2 |
每平方節約能量=未更換—更換（W/M2） |
|
|
計算： 500.8-248.7=252.1 W/M2 |
|
|
每平方節約能量： 252.1 W/M2 |
|
窗戶面積 |
大約10M2 |
|
每年節能 |
公式： |
|
房間每年節能： |
|
（平方數×每平方節約能量×1800H÷1000）÷4（kwh） |
|
注：（中央空調的能效比為4） |
|
計算：10×252.1×1800÷1000÷4=1134.45（kwh） |
|
房間可節約電費 |
公式： |
|
節約電費=1.0×房間每年節能（元） |
|
注：綜合電價按上海商業用電1.0元計算 |
|
計算： 1.0×1134.45=1134.45元 |
|
節約電費1134.45元 |
測試結果評價：
1. 安全性好：納米安全節能夾層玻璃是一種安全玻璃，其安全性優于普通夾層玻璃。
2. 可見光反射率低：在任何異面設計(曲面、斜面等)的建筑上都能保持卓越的節能效果與均一的外觀反射色，可見光反射率≤8%。，減少光污染。
3. 屏蔽紫外線、紅外線 ：CIRIS夾層玻璃可以屏蔽99.8%的紫外線、97%的紅外線，有效阻隔紫外線對人體和植物的侵害并減少室內飾物褪色（詞條“褪色”由行業大百科提供）、塑料機殼老化等。
4. 遮陽系統低：在保證可見光高透過的前提下，主要降低太陽直接輻射能量(遮陽系數Sc（詞條“遮陽系數Sc”由行業大百科提供）)，達到節能的目的。
5. 保溫隔熱性能好：通過選擇性的阻隔不同波段的光線，達到節能效果。
6.隔音效果好：獨特的CIRIS膜與不同厚度玻璃加工而成的納米安全節能夾層玻璃。
3 結論：綜上所述這種納米安全節能玻璃是一個新的產品，它具有防紫外線，阻隔紅外線傳導，不影響采光和視覺，與中空（詞條“中空”由行業大百科提供）LOW-E玻璃等組合，更有特定的效果。同時納米產品更適合我們以前和現在的建筑物的節能改進工作，尤其對大型公共建筑、機關大樓、商鋪等等場合的建筑玻璃。因此，項目從節能減排、成本等方面都有較強的競爭力和良好的社會效益，為我國的可持續發展做出貢獻。
參考資料
1，JGJ/T151-2008《建筑門窗（詞條“建筑門窗”由行業大百科提供）玻璃幕墻熱工計算規程》
2，上海賽瑞斯環保科技有限公司CIRIS膜信息
