堅朗五金作為國內大規模生產不銹鋼拉索的企業之一，其可生產的不銹鋼拉索最大直徑達到120mm。在不銹鋼拉索設計和制造方面，堅朗有著豐富的經驗，其不銹鋼拉索產品在國外許多重大工程項目中都有使用。
繼堅朗大直徑拉索成功應用在沈陽市府恒隆廣場索網幕墻(Ф60豎向拉索)和福州行政中心索網幕墻(Ф70橫向拉索)后，又成功應用在華安保險工程索網幕墻上。堅朗技術團隊全程參與該項目的索網幕墻設計與施工。
[項目概況]

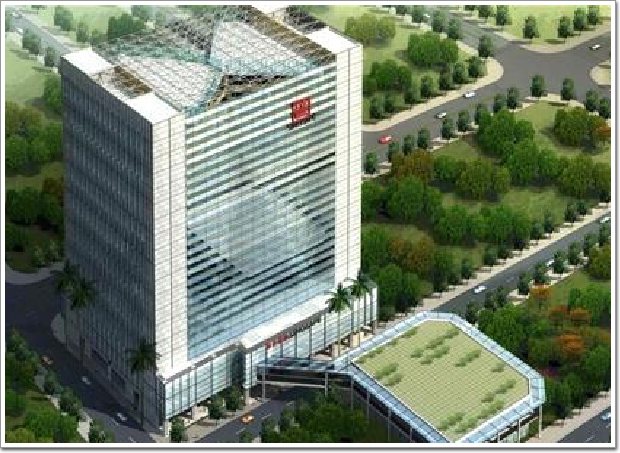

華安保險總部大廈位于深圳福田中心 CBD南區23-2街坊內，用地面積0.59公頃。北側為福華一路，是已經基本建成的商業辦公區，東側為購物公園，南側為住宅區。西側隔新洲路為高爾夫用地，東北和東南分別為市民廣場和會展中心。周邊主次干道發達，地鐵一號線沿福華路地下東西向穿過規劃區，并在規劃范圍東南角設有購物公園站。
本項目總用地面積0.59公頃，總建筑面積：59046.87平方米，建筑層數：地上18層，地下3層;建筑性質：綜合樓。建筑高度為 80米，屬于一類高層。外立面包括以下圍護系統：預應力不銹鋼拉索點支式玻璃幕墻干掛石材幕墻(包括石材百葉)、折面石材及玻璃組合幕墻、半隱框玻璃幕墻、隱框玻璃幕墻（詞條“隱框玻璃幕墻”由行業大百科提供）、明框玻璃幕墻、玻璃采光頂、玻璃雨（詞條“玻璃雨”由行業大百科提供）篷、百葉窗、內開內倒窗、上懸外開窗、鋁合金裝飾格柵等。
[拉索幕墻]

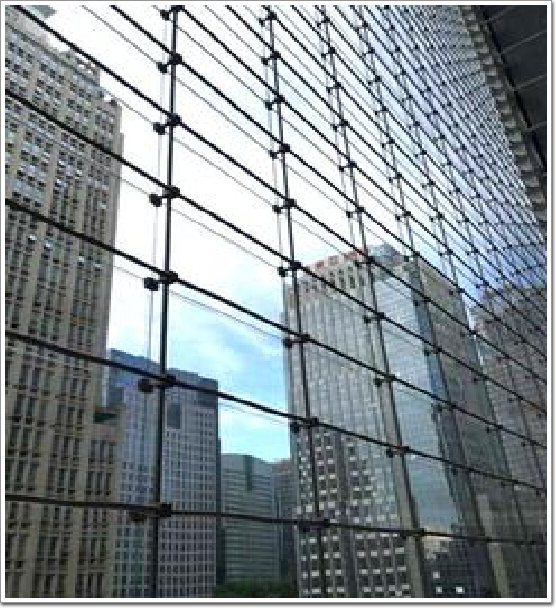

原主體建筑設計并未考慮采用單層平面索網玻璃幕墻結構，通過專家論證因地制宜采用鋼結構邊界和主體結構合理連接，使得單層平面索網結構橫向跨度約45米，豎向跨度約 65米，單索直徑達到Ф60，在國內單層平面索網玻璃幕墻工程中的跨度及直徑均是較大的。為了節約工期，在深化設計及施工前期，經過大量模擬計算分析，把原定三級張拉方案簡化為一步到位，節約了工期。

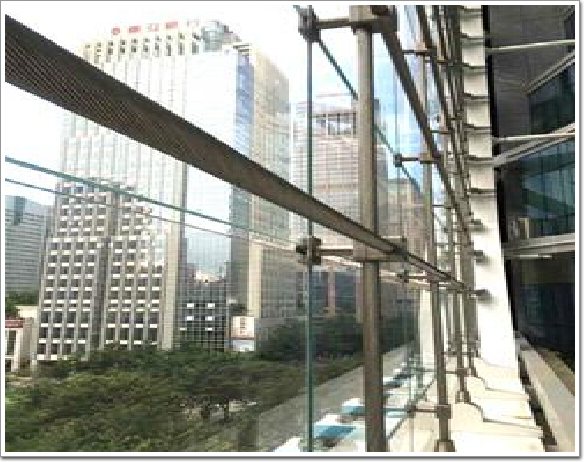

本工程最大的特點是南、北立面的單層索網玻璃幕墻由大型鋼框架體系外支承。玻璃幕墻的單根拉索固定于兩端鋼結構上，該鋼結構體系總寬度69.45m，總高度73.925m，最大箱型柱斷面尺寸達到800x800x80。南北兩側鋼結構上部用兩個三角桁架梁連系在一起。
[拉索節點]

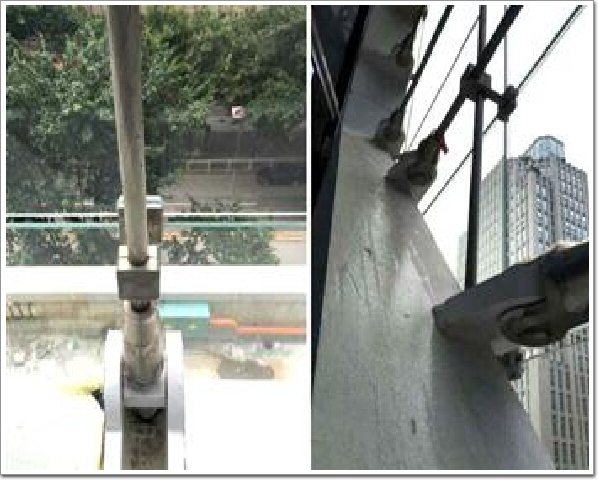

索網幕墻玻璃選用12+1.52SGP+10鋼化夾膠玻璃，分格多數為2500mm(寬)×1400mm(高)，通過不銹鋼夾板固定于不銹鋼拉索上，橫向拉索和豎向拉索均采用Ф60不銹鋼拉索。
