本篇介紹的是2015年度建筑門窗配套件推薦產品中與閉門器相關的內容：被推薦閉門器的產品名稱、規格、適用范圍、結構特點、性能特點、安裝要求、檢測結果等。
共包括1個廠家的1個閉門器。
其中產品的名稱、規格、適用范圍、結構特點、性能特點、安裝調整要求由該產品生產企業提供。所抽檢的產品，是企業申報、通過建筑門窗配套件委員會組織與生產企業不相關的人員，進行抽樣、封樣的產品，在背對背的情況下委托國家技術監督管理部門認可的、在行業中有影響的檢測單位進行檢測后，并對檢測結果出具了檢測報告。
1.閉門器(產品型號：ITS96V)
生產廠家：廣東合和建筑五金制品有限公司

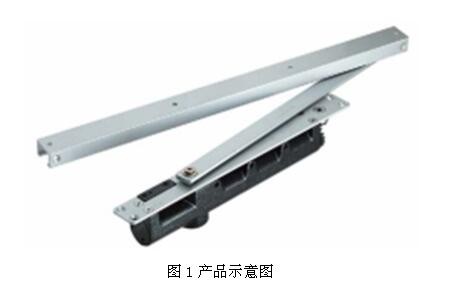

1.1 產品示意圖
<

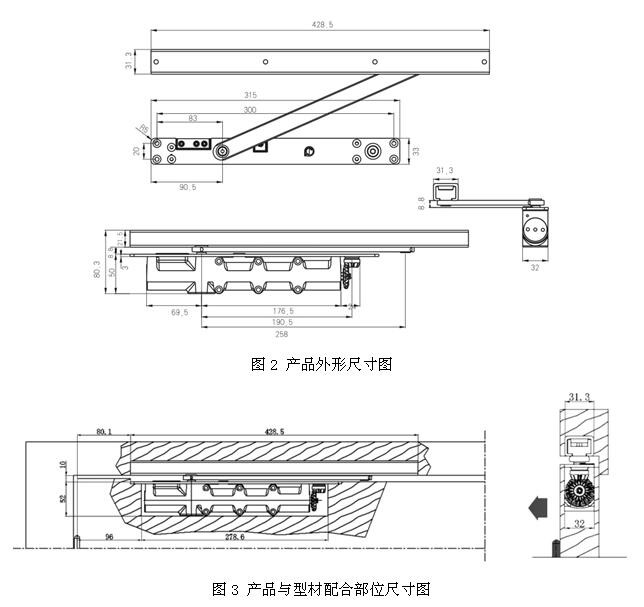

1.2產品與型材的配合尺寸、安裝示意圖
1.3適用范圍
適用于鋁合金門、鋼制門、木門。
1.4 結構特點
主體采用鑄鐵，內部零件經過精密數控機械加工制件而成，液壓油采用進口軍工高品質低溫液壓油。
1.5 性能特點
產品為隱藏式閉門器，關門力量為2-4號力，采用隱藏式凸輪傳動閉門系統，凸輪傳動閉門器開創了閉門器技術的新紀元，可雙面開啟，閉門器主體以及滑軌可完全隱藏安裝于門體與門框內，隱藏式凸輪閉門器結構精巧，使用舒適應用廣泛。

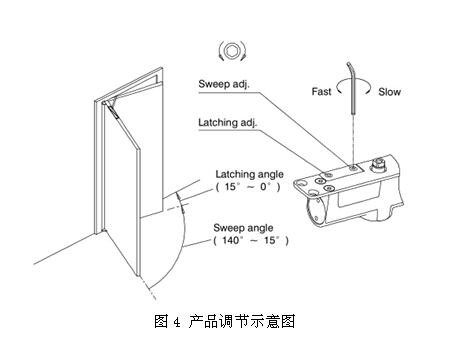

1.6 安裝使用說明
產品在安裝時要特別注意合頁扣碼與彈片必須在門扇、門框組角前放入型腔內，然后用螺絲固定好，框扇組角完畢后用配套螺絲將合頁與合頁扣碼收緊固定在門框和門扇上，不得松動。
1.7 委員會組織的實際測試結果
力學性能測試結果：
負載性能：產品經負載(60kg)測試后，外形和配件未見斷裂、變形現象。關門力矩22.88 N·m，能效比66%;關閉時間：全關閉調速閥時，關門時間190.26s;全打開調速閥時，關關門時間2.04s。運轉性能：產品運轉靈活，無異常噪音。閉鎖功能：正常。溫度變化對關門時間的影響：-15oC時關門時間18.26s;40oC時關閉時間4.54s。滲漏：未發現滲漏。50萬次循環測試后，關閉時間：全關閉調速閥時，關門時間158.23s;全打開調速閥時，關門時間2.36s;關門力矩20.24 N·m，能效比64%;閉鎖功能：正常。溫度變化對關門時間的影響：-15oC時關門時間15.28s;40oC時關閉時間3.88s。滲漏：未發現滲漏。

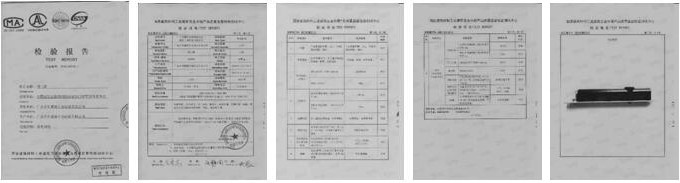

附建筑門窗配套件委員會抽樣，委托有關檢測機構對該產品檢測的報告。
|
