二○一七年度建筑門窗配套件推薦產品——合頁（鉸鏈）篇

第三篇 合頁(鉸鏈)篇

　　本篇介紹的是2017年度建筑門窗配套件推薦產品中與合頁(鉸鏈)相關的內容：被推薦合頁的產品名稱、規格、適用范圍、結構特點、性能特點、安裝要求、檢測結果等。

　　共包括6個廠家的10個合頁。適用于鋁合金、塑料平開門窗及滿足其安裝尺寸、性能的所有門窗。

　　其中產品的名稱、規格、適用范圍、結構特點、性能特點、安裝調整要求由該產品生產企業提供。所抽檢的產品，是企業申報、通過建筑門窗配套件委員會組織與生產企業不相關的人員，進行抽樣、封樣的產品，在背對背的情況下委托國家技術監督管理部門認可的、在行業中有影響的檢測單位進行檢測后，并對檢測結果出具了檢測報告。

　　1.鋁合金門用合頁(鉸鏈)(產品型號：CGCMJ6-L)

　　生產廠家：春光五金有限公司

　　1.1產品示意圖

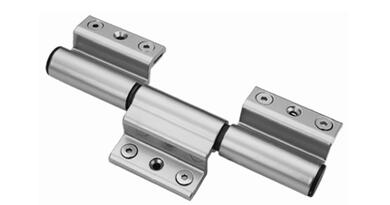

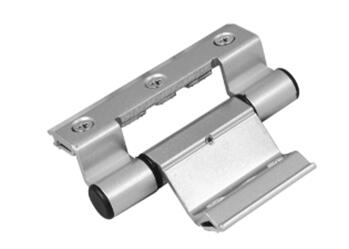

圖1 產品示意圖

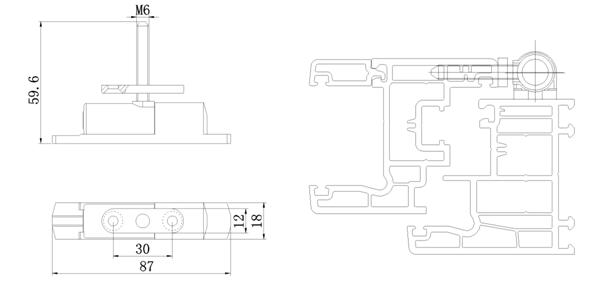

　　1.2產品與型材的配合尺寸、安裝示意圖

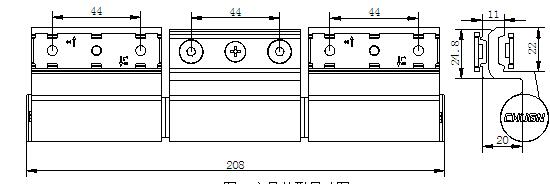

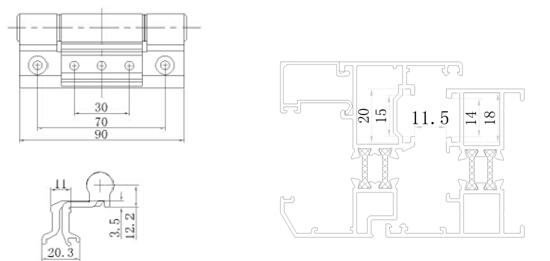

圖2產品外形尺寸圖

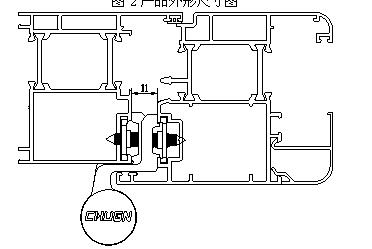

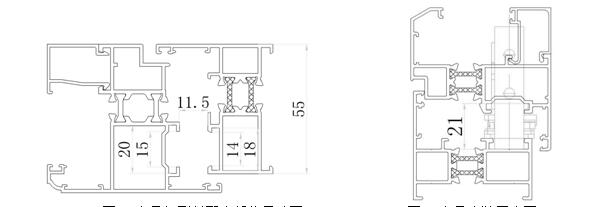

圖3 產品與型材配合部位示意圖

　　1.3適用范圍

　　適用于標準C槽口型材平開門。

　　1.4性能特點

　　合頁采用優質材料，合理的結構設計，保證180kg的承重性能;軸套采用粉末冶金工藝制成，具有強度高耐磨等特點;反復啟閉100000次后，開啟功能正常，性能完好。

　　1.5結構特點

　　合頁采用分體結構，夾持式原理設計。主體為高強度擠壓鋁合金;扣板為優質304不銹鋼材質沖壓成型，獨特的邊緣毛刺型設計，確保與型材的抓合力更強;軸為優質不銹鋼;軸套為SMF1020粉末冶金工藝制成，與傳統塑料軸套相比具有強度高、耐磨等優點，同時軸套采用偏芯孔設計，可調節左右搭接量±1mm。

　　1.6安裝要求

　　(1)用M6內六角不銹鋼螺釘將合頁與組角前放入的不銹鋼扣板緊固在門框和門扇上，不得松動;

　　(2)再用十字槽不銹鋼沉頭自攻螺釘將合頁分別固定在門框及扇上。

　　1.7 委員會組織的實際檢測結果

　　力學性能測試結果：

　　門上部合頁(鉸鏈)承受1750N靜態荷載試驗后不斷裂。一組合頁(鉸鏈)承受實際承載重量180kg，并附加懸端外力作用后，門扇自由端豎向位置變化值為0.11mm，試件無破損，能正常啟閉。轉動力:開啟過程中最大值9N，關閉過程中最大值9N。反復啟閉100000次后，門扇自由端豎直方向變化值為1.80mm，試件無變化和損壞。懸端吊重試驗后，門扇未脫落，通過重物的自由落體進行門扇撞擊洞口試驗，反復3次后，門扇未脫落，通過重物的自由落體進行門扇撞擊障礙物試驗后，反復3 次后，門扇未脫落。

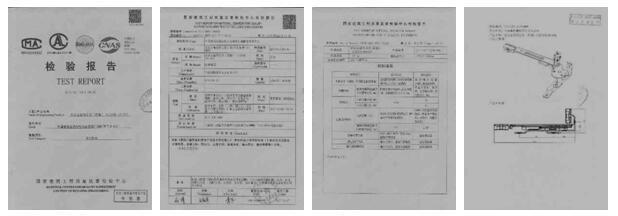

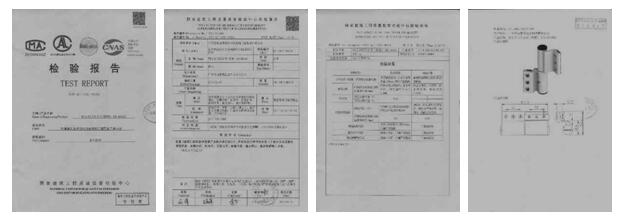

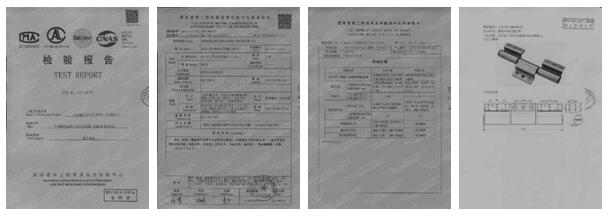

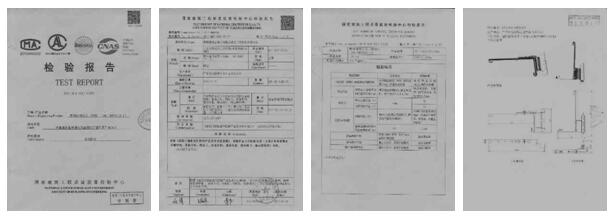

　　附建筑門窗配套件委員會抽樣，委托有關檢測機構對該產品檢測的報告。

　　2.塑料窗用合頁(鉸鏈)(產品型號：PJH04)

　　生產廠家：廣東合和建筑五金制品有限公司

　　2.1產品示意圖

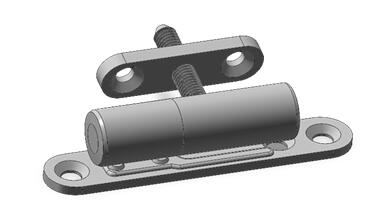

圖1 產品示意圖

　　2.2產品與型材的配合尺寸、安裝示意圖

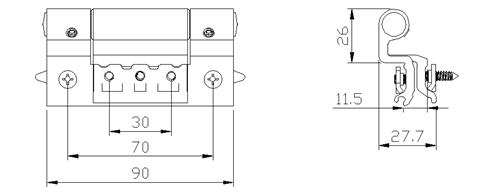

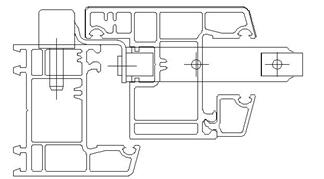

圖2產品外形尺寸圖 圖3 產品與型材配合部位示意圖

　　2.3適用范圍

　　適用塑料內平開窗，用于寒冷地區的三玻多密封腔型材窗效果更佳。

　　2.4性能特點

　　該產品為傳統合頁結構形式，在不破壞密封膠條的同時，承重可高達60kg。還可根據扇的尺寸增加合頁，樣式美觀大方。該產品經過25000次反復啟閉測試后，仍能保持正常使用。

　　2.5安裝要求

　　采用自攻螺絲釘將合頁固定在窗扇上，不得松動。使用安裝靠模安裝，效果更佳。

　　2.6 委員會組織的實際檢測結果

　　力學性能測試結果：

　　窗上部合頁(鉸鏈)承受1650N靜態荷載試驗后不斷裂。一組合頁(鉸鏈)承受實際承載重量60kg，并附加懸端外力作用后，窗扇自由端豎向位置變化值為0.68mm，試件無破損，能正常啟閉。轉動力:開啟過程中最大值4N，關閉過程中最大值3N。反復啟閉30000次后，窗扇自由端豎直方向變化值為1.32mm，試件無變化和損壞。懸端吊重試驗后，窗扇未脫落，通過重物的自由落體進行窗扇撞擊洞口試驗，反復3次后，窗扇未脫落，通過重物的自由落體進行窗扇撞擊障礙物試驗后，反復3 次后，窗扇未脫落。

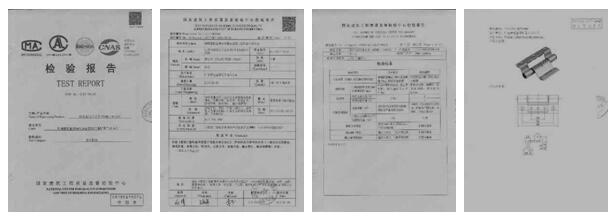

　　附建筑門窗配套件委員會抽樣，委托有關檢測機構對該產品檢測的報告。

　　3.鋁合金窗用合頁(鉸鏈)(產品型號：C20YJL-03-03)

　　生產廠家：寧波維特建筑五金有限公司

　　3.1產品示意圖

圖1 產品示意圖

　　3.2產品與型材的配合尺寸、安裝示意圖

圖2產品外形尺寸圖

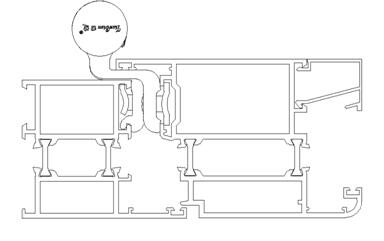

圖3產品安裝示意圖

　　3.3 適用范圍

　　適用于歐標C20槽口的鋁合金內、外平開窗。

　　3.4結構特點

　　本產品采用304不銹鋼條，PA66墊片，優質不銹鋼夾緊片。

　　3.5 性能特點

　　產品外觀簡潔、安裝方便、堅固結實、轉動靈活。自測最大承重70kg，啟閉30000次后合頁無松動，仍能正常使用。

　　3.6 安裝要求

　　用鉸鏈上的不銹鋼鎖緊塊在框和扇上鎖緊不得有松動，打好不銹鋼螺絲。

　　3.7委員會組織的實際檢測結果

　　力學性能測試結果：

　　窗上部合頁(鉸鏈)承受1900N靜態荷載試驗后不斷裂。一組合頁(鉸鏈)承受實際承載重量70kg，并附加懸端外力作用后，窗扇自由端豎向位置變化值為1.0mm，試件無破損，能正常啟閉。轉動力:開啟過程中最大值10N，關閉過程中最大值9N。反復啟閉30000次后，窗扇自由端豎直方向變化值為1.20mm，試件無變化和損壞。懸端吊重試驗后，窗扇未脫落，通過重物的自由落體進行窗扇撞擊洞口試驗，反復3次后，窗扇未脫落，通過重物的自由落體進行窗扇撞擊障礙物試驗后，反復3 次后，窗扇未脫落。

　　附建筑門窗配套件委員會抽樣，委托有關檢測機構對該產品檢測的報告。

　　4.塑料窗用合頁(鉸鏈)(產品型號：HK-UMHY1311-L)

　　生產廠家：廣東田邊建筑五金制品有限公司

　　4.1產品示意圖

圖1 產品示意圖

　　4.2產品與型材的配合尺寸、安裝示意圖

圖2 產品外形尺寸圖

圖3 產品與型材配合部位尺寸圖

　　4.3適用范圍

　　適用于帶標準U型槽口的內平開窗。

　　4.4結構特點

　　產品材料選用優質碳素結構鋼及304不銹鋼精鑄，合頁扇邊與轉軸之間裝有耐磨的尼龍襯套。合頁具有三維可調，安裝簡便，安全可靠。密封方向調整±2mm，水平方向±3mm，豎直方向±2mm。

　　4.5性能特點

　　最大承重70kg，經過30000次反復啟閉測試，部件無變形，啟閉功能正常。產品表面為鍍環保鋅，耐腐蝕性強。

　　4.6安裝使用說明

　　(1)用自帶的安裝靠模在型材的相關位置加工好安裝孔位。

　　(2)然后用自攻螺釘將合頁安裝固定在框扇型材上。

　　4.7委員會組織的實際檢測結果

　　力學性能測試結果：

　　窗上部合頁(鉸鏈)承受1900N靜態荷載試驗后不斷裂。一組合頁(鉸鏈)承受實際承載重量70kg，并附加懸端外力作用后，窗扇自由端豎向位置變化值為0.80mm，試件無破損，能正常啟閉。轉動力:開啟過程中最大值18N，關閉過程中最大值16N。反復啟閉30000次后，窗扇自由端豎直方向變化值為1.40mm，試件無變化和損壞。懸端吊重試驗后，窗扇未脫落，通過重物的自由落體進行窗扇撞擊洞口試驗，反復3次后，窗扇未脫落，通過重物的自由落體進行窗扇撞擊障礙物試驗后，反復3 次后，窗扇未脫落。

　　附建筑門窗配套件委員會抽樣，委托有關檢測機構對該產品檢測的報告。

　　5.鋁合金窗用合頁(鉸鏈)(產品型號：HK-H015)

　　生產廠家：廣東田邊建筑五金制品有限公司

　　5.1產品示意圖

圖1 產品示意圖

　　5.2產品與型材的配合尺寸、安裝示意圖

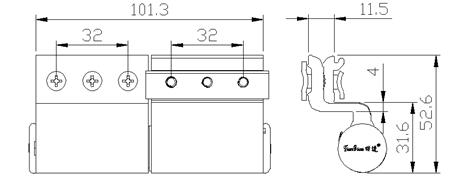

圖2 產品外形尺寸圖

　　18

圖3 產品與型材配合部位尺寸圖

　　5.3適用范圍

　　本產品適用于型材上帶有標準C型槽口的內平開窗。

　　5.4結構特點

　　本產品主體部分是鋁合金材料，表面處理是噴粉。其他部分是由不銹鋼沖壓件底片和Q235A鐵軸組成，表面鍍鋅處理，合頁安裝完后可進行調節。

　　5.5性能特點

　　合頁最大承重：50kg/對，具體承重能力與合頁安裝及型材有關，反復啟閉30000次扔能正常使用。

　　5.6安裝使用說明

　　扇合頁：先將扇夾塊卡入扇槽口內，然后用M5X10十字槽沉頭螺釘將扇合頁初步固定，調至適當位置后，牢固固定，最后用ST5x25自攻釘固定底片中間孔。

　　框合頁：先將框夾塊卡入框槽口中，然后用M5X10十字槽沉頭螺釘將框合頁固定在框型材上。

　　5.7委員會組織的實際檢測結果

　　力學性能測試結果：

　　窗上部合頁(鉸鏈)承受1400N靜態荷載試驗后不斷裂。一組合頁(鉸鏈)承受實際承載重量50kg，并附加懸端外力作用后，窗扇自由端豎向位置變化值為1.08mm，試件無破損，能正常啟閉。轉動力:開啟過程中最大值2N，關閉過程中最大值3N。反復啟閉30000次后，窗扇自由端豎直方向變化值為1.52mm，試件無變化和損壞。懸端吊重試驗后，窗扇未脫落，通過重物的自由落體進行窗扇撞擊洞口試驗，反復3次后，窗扇未脫落，通過重物的自由落體進行窗扇撞擊障礙物試驗后，反復3 次后，窗扇未脫落。

　　附建筑門窗配套件委員會抽樣，委托有關檢測機構對該產品檢測的報告。

　　6.鋁合金門用合頁(鉸鏈)(產品型號：HK-HHAB)

　　生產廠家：廣東田邊建筑五金制品有限公司

　　6.1產品示意圖

圖1 產品示意圖

　　6.2產品與型材的配合尺寸、安裝示意圖

圖2產品外形尺寸圖

圖3 產品與型材配合部位示意圖

　　6.3適用范圍

　　本產品適用于歐標C型槽口內平開門。

　　6.4結構特點

　　本產品基體采用優質鋁合金擠壓型材。扇合頁與框合頁之間裝有耐磨尼龍套，可避免金屬間的磨損。表面采用純聚酯粉末噴涂。

　　6.5性能特點

　　合頁最大承重：120kg/對，具體承重能力與合頁安裝及型材有關，反復啟閉30000次仍能正常使用。

　　6.6安裝要求

　　合頁采用夾緊塊式安裝設計，安裝位置在豎直方向上距離扇槽口150～200mm，上下各安裝一個。第3個合頁安裝在上方合頁下面150～200mm處。注意：扇夾緊塊需組框前放入。

　　6.7 委員會組織的實際檢測結果

　　力學性能測試結果：

　　門上部合頁(鉸鏈)承受1150N靜態荷載試驗后不斷裂。一組合頁(鉸鏈)承受實際承載重量120kg，并附加懸端外力作用后，門扇自由端豎向位置變化值為0.20mm，試件無破損，能正常啟閉。轉動力:開啟過程中最大值8N，關閉過程中最大值7N。反復啟閉100000次后，門扇自由端豎直方向變化值為0.90mm，試件無變化和損壞。懸端吊重試驗后，門扇未脫落，通過重物的自由落體進行門扇撞擊洞口試驗，反復3次后，門扇未脫落，通過重物的自由落體進行門扇撞擊障礙物試驗后，反復3 次后，門扇未脫落。

　　附建筑門窗配套件委員會抽樣，委托有關檢測機構對該產品檢測的報告。

　　7.鋁合金窗用合頁(鉸鏈)(產品型號：JW-YHY03)

　　生產廠家：深圳市天貿實業有限公司

　　7.1產品示意圖

圖1 產品示意圖

　　7.2產品與型材的配合尺寸、安裝示意圖

圖2 產品外形尺寸圖

圖3 產品與型材配合示意圖

　　7.3適用范圍

　　適用于歐標槽口平開窗。

　　7.4結構特點

　　產品材料選用不銹鋼及鋅合金，運動摩擦位裝有耐磨尼龍PA66材質膠墊，可避免金屬間的磨損和產生噪音。鋅合金表面為純聚酯型粉末噴涂處理。

　　7.5性能特點

　　鉸鏈有三維可調功能，提高了門窗氣密性，水密性。多方位調節，使得安裝更方便，安全可靠。最大承重50Kg。

　　7.6安裝要求

　　先把上下鉸鏈安裝在扇料的歐標槽里定位，把固定塊內六角螺絲扭緊。再將鉸鏈裝在框上的歐標槽里卡住定位，然后用六角匙把固定座的內六角螺絲扭緊固定。

　　7.7委員會組織的實際檢測結果

　　力學性能測試結果：

　　窗上部合頁(鉸鏈)承受1400N靜態荷載試驗后不斷裂。一組合頁(鉸鏈)承受實際承載重量50kg，并附加懸端外力作用后，窗扇自由端豎向位置變化值為0.20mm，試件無破損，能正常啟閉。轉動力:開啟過程中最大值23N，關閉過程中最大值22N。反復啟閉30000次后，窗扇自由端豎直方向變化值為1.00mm，試件無變化和損壞。懸端吊重試驗后，窗扇未脫落，通過重物的自由落體進行窗扇撞擊洞口試驗，反復3次后，窗扇未脫落，通過重物的自由落體進行窗扇撞擊障礙物試驗后，反復3 次后，窗扇未脫落。

　　附建筑門窗配套件委員會抽樣，委托有關檢測機構對該產品檢測的報告。

　　8.塑料窗用合頁(鉸鏈)(產品型號：JW-13)

　　生產廠家：深圳市天貿實業有限公司

　　8.1產品示意圖

圖1 產品示意圖

　　8.2產品與型材的配合尺寸、安裝示意圖

圖2 產品外形尺寸圖

圖3 產品與型材配合示意圖

　　8.3適用范圍

　　適用標準U槽口塑鋼和鋁木內平開窗。

　　8.4結構特點

　　產品材料選用不銹鋼及鋅合金，運動摩擦位裝有耐磨尼龍PA66材質膠墊，可避免金屬間的磨損和產生噪音，表面鍍鋅，耐腐蝕性強。

　　8.5性能特點

　　鉸鏈有三維可調功能，提高了門窗氣密性，水密性。多方位調節，使得安裝更方便，安全可靠。最大承重70Kg。表面鍍鋅，耐腐蝕性強。

　　8.6安裝說明

　　窗按安裝孔位開好孔，然后用自攻螺絲將鉸鏈安裝固定在框扇型材上。

　　8.7委員會組織的實際檢測結果

　　力學性能測試結果：

　　窗上部合頁(鉸鏈)承受1900N靜態荷載試驗后不斷裂。一組合頁(鉸鏈)承受實際承載重量70kg，并附加懸端外力作用后，窗扇自由端豎向位置變化值為1.24mm，試件無破損，能正常啟閉。轉動力:開啟過程中最大值9N，關閉過程中最大值8N。反復啟閉30000次后，窗扇自由端豎直方向變化值為1.74mm，試件無變化和損壞。懸端吊重試驗后，窗扇未脫落，通過重物的自由落體進行窗扇撞擊洞口試驗，反復3次后，窗扇未脫落，通過重物的自由落體進行窗扇撞擊障礙物試驗后，反復3 次后，窗扇未脫落。

　　附建筑門窗配套件委員會抽樣，委托有關檢測機構對該產品檢測的報告。

　　9.鋁合金門用合頁(鉸鏈)(產品型號：NO128)

　　生產廠家：廣東雄進金屬制品有限公司

　　9.1產品示意圖

圖1 產品示意圖

　　9.2產品與型材的配合尺寸、安裝示意圖

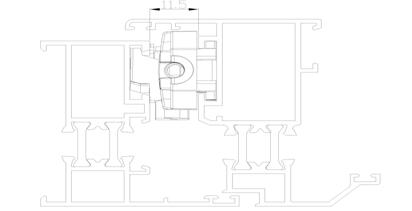

圖2 產品外形尺寸圖 圖3 產品與型材配合部位示意圖

圖4 產品安裝示意圖

　　9.3 適用范圍

　　產品適用于帶有標準20C槽口型材的鋁合金平開門窗。

　　9.4 結構特點

　　主體采用鋁合金，合頁軸套采用優質的聚酰胺材質，具有良好的耐腐蝕性以及抗疲勞性。

　　9.5 性能特點

　　合頁轉動力小于40N，門合頁反復啟閉100000次后，門扇自由端豎直方向位置的變化量不大于2MM，試件無嚴重表形或損壞。合頁表面噴涂材料采用挪威耐候聚酯涂料，耐腐蝕性、膜厚、干式附著力均滿足JG/T212外觀標準要求。

　　9.6 安裝使用說明

　　合頁安裝方式是采用了夾持式安裝設計，將夾持鋼片先放進框扇槽口(注：夾持鋼片有框槽與扇槽之分)，然后用M5不銹鋼沉頭螺絲將框扇合頁連接固定即可。

　　9.7 委員會組織的實際檢測結果

　　力學性能測試結果：

　　門上部合頁(鉸鏈)承受700N靜態荷載試驗后不斷裂。一組合頁(鉸鏈)承受實際承載重量70kg，并附加懸端外力作用后，門扇自由端豎向位置變化值為0.50mm，試件無破損，能正常啟閉。轉動力:開啟過程中最大值8N，關閉過程中最大值8N。反復啟閉100000次后，門扇自由端豎直方向變化值為0.70mm，試件無變化和損壞。懸端吊重試驗后，門扇未脫落，通過重物的自由落體進行門扇撞擊洞口試驗，反復3次后，門扇未脫落，通過重物的自由落體進行門扇撞擊障礙物試驗后，反復3 次后，門扇未脫落。

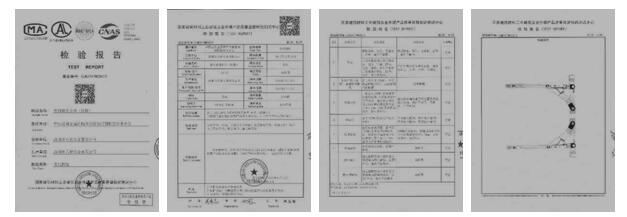

　　附建筑門窗配套件委員會抽樣，委托有關檢測機構對該產品檢測的報告。

　　10.鋁合金窗用合頁(鉸鏈)(產品型號：YX04)

　　生產廠家：廣東雄進金屬制品有限公司

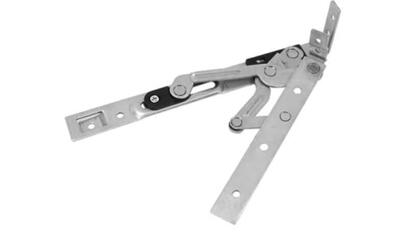

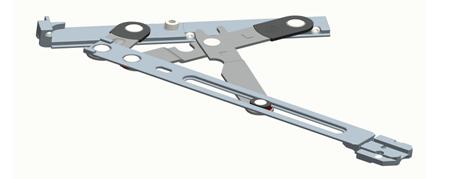

　　10.1產品示意圖

圖1 產品示意圖

　　10.2產品與型材的配合尺寸、安裝示意圖

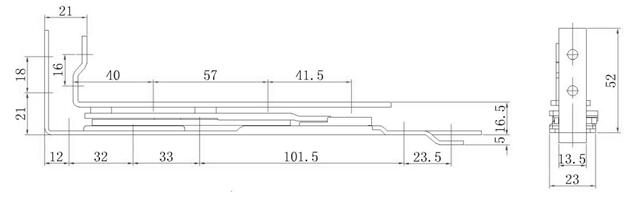

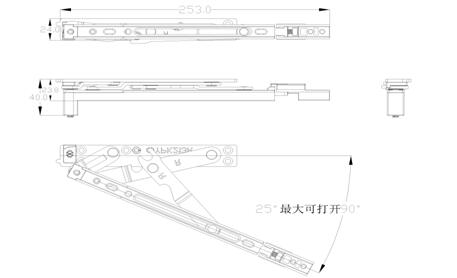

圖2 產品外形尺寸圖

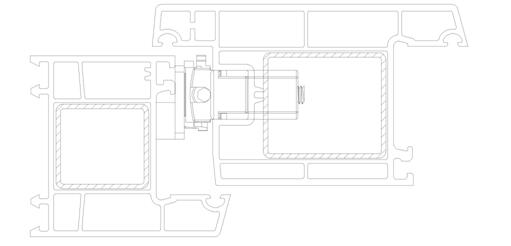

　　圖3 產品與型材配合部位尺寸圖 圖4 產品安裝示意圖

　　10.3 適用范圍

　　產品適用于持有標準20C槽口型材的鋁合金窗。

　　10.4 結構特點

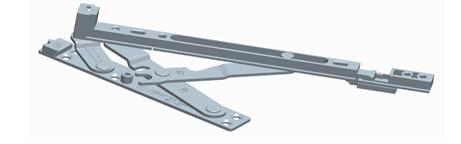

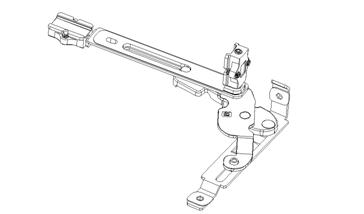

　　曲柄四連桿機構與滑塊搖桿機構復合鉸接，精巧緊密，運動軌跡準確。主體采用優質304不銹鋼制造，滑塊采用高強度進口POM材質制造而成。無鋅合金壓鑄件更適合寒冷區域選用。

　　10.5 性能特點

　　鉸鏈啟閉力小于40N，鉸鏈反復啟閉30000次后，窗扇自由端豎直方向位置的變化量不大于2MM，試件無嚴重變形或損壞。能彌補窄框鋁型材安裝不了合頁的缺陷，產品內藏式鋁窗外觀優美防盜。

　　10.6 安裝使用說明

　　將扇料歐標槽接角處開一個口，然后將鉸鏈承托片插進橫向的歐標槽內，將整支鉸鏈滑進歐標槽，直到將承托片的七字轉角處也卡進豎方向歐標槽內。將鉸鏈底槽放在橫向的框料歐標槽面，底槽卡位處要確保放進歐標槽內，順著橫向歐標槽將鉸鏈滑動，直到底槽七字轉角位碰到豎向的歐標槽內且到底。然后采用ST4.2長度合理的優質不銹鋼盤頭自攻螺絲，注意有沉孔的地方必須要使用沉頭螺絲。

　　10.7委員會組織的實際檢測結果

　　力學性能測試結果：

　　窗上部合頁(鉸鏈)承受1300N靜態荷載試驗后不斷裂。一組合頁(鉸鏈)承受實際承載重量40kg，并附加懸端外力作用后，窗扇自由端豎向位置變化值為1.18mm，試件無破損，能正常啟閉。轉動力:開啟過程中最大值8N，關閉過程中最大值7N。反復啟閉30000次后，窗扇自由端豎直方向變化值為1.58mm，試件無變化和損壞。懸端吊重試驗后，窗扇未脫落，通過重物的自由落體進行窗扇撞擊洞口試驗，反復3次后，窗扇未脫落，通過重物的自由落體進行窗扇撞擊障礙物試驗后，反復3 次后，窗扇未脫落。

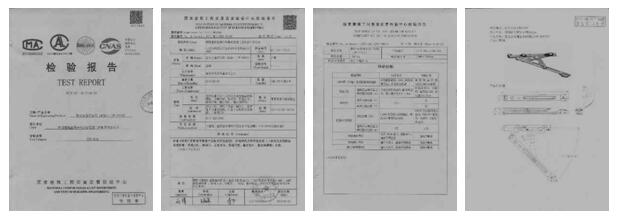

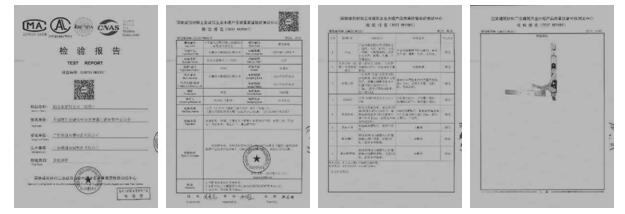

　　附建筑門窗配套件委員會抽樣，委托有關檢測機構對該產品檢測的報告。
