上一期專題我們介紹了薄板背栓在人造板材上的鉆孔、測孔和安裝要求，這一期我們進一步來聊聊薄板背栓的計算。板材是背栓應用的重要基礎，我們只有在保證項目面板安全使用的前提下，才能選擇合適的背栓，并保證背栓的使用安全性。

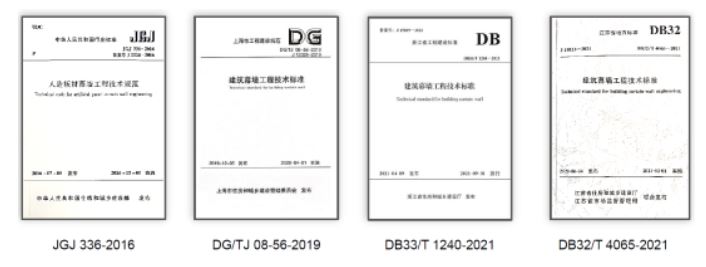

目前，人造板材面板和背栓計算校核通常參照《人造板材幕墻工程技術規范》JGJ336-2016和江浙滬地標進行。《人造板材幕墻工程技術規范》適用于高度不大于100米的人造板材幕墻，而地方上對人造板材幕墻高度有限制，江浙滬地標中人造板材幕墻的適用高度規定如下：
面板計算校核
項目中，背栓連接的四點支承人造板材矩形面板可按規范公式進行計算并校核，分為板材抗彎強度校核和板材抗剪強度校核兩部分，計算公式如下：

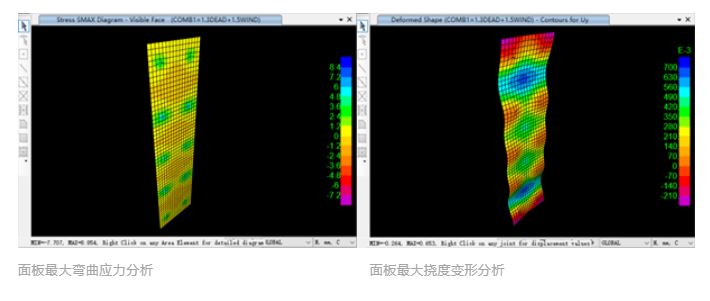

以上是標準四點支承矩形面板的計算方法，而多數情況下，纖維水泥板的應用面積特別大，需要布置多個背栓（＞4個）才能滿足項目使用需求。這種情形無法用標準公式計算，只能采用軟件進行有限元分析，來確定面板的最大彎曲應力和撓度變形。
背栓計算校核

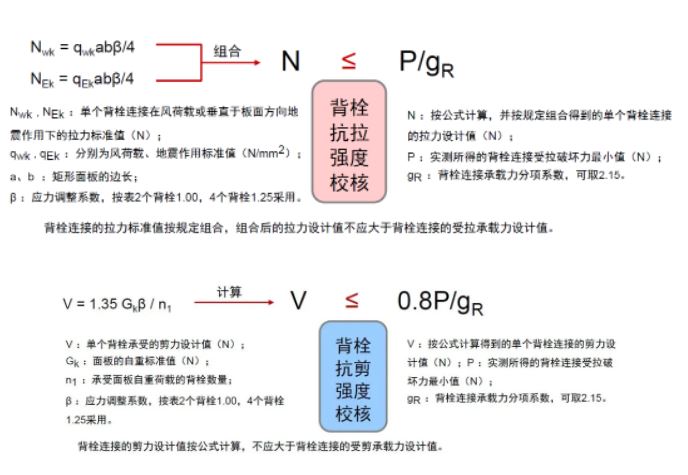

當完成面板強度和撓度變形校核后，再進行背栓強度校核。同樣標準四點支承矩形面板的背栓可按以下公式分別進行抗拉強度校核和抗剪強度校核。

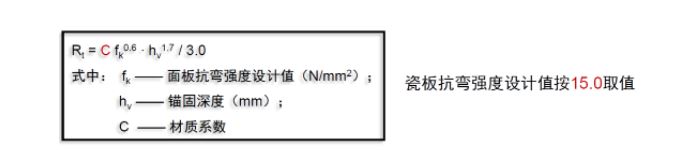

品牌不同，各類人造板材的力學性能也存在很大差異。因此在JGJ336-2016中，背栓的抗拉和抗剪強度均依據實際背栓拉拔測試中的最小值來進行校核。對于未進行背栓拉拔測試的瓷板項目，在上海地標中可采用經驗公式確定其背栓抗拉承載力設計值。
多點背栓布置的面板，在進行背栓強度校核時，同樣可以用軟件進行有限元分析。在建模時，必須要確定每個背栓的受力，正確定義支座方式，才能得到正確的分析結果。
