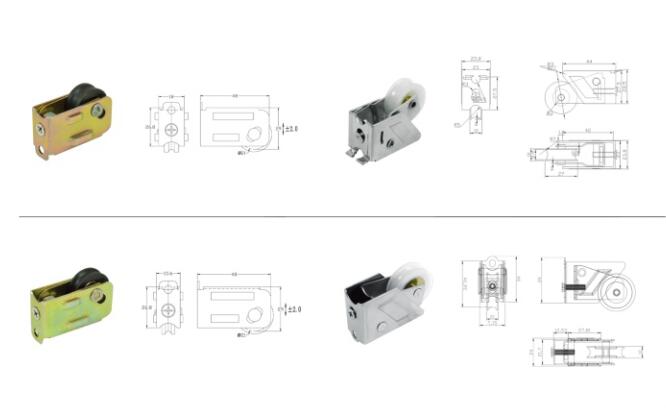

滑輪

JG/T 129-2007

定義：由可繞中心軸轉動有溝槽的圓盤和跨過圓盤的部件所組成的可以繞著中心軸轉動的簡單機械叫做滑輪。

性能指標:一套滑輪按實際承載質量做反復啟閉實驗，門用滑輪達到100000次，窗用滑輪達到25000次后，輪體能正常滾動，達到實驗次數后，在承受1.5倍的承載質量時，啟閉力不應大于100N。

使用范圍：推拉窗、推拉門

選用安裝說明：

 滑輪的選用

1、滑輪的選用需根據門窗扇的重量和鋁型材的安裝空間及滑輪的承重量確定：

1）門窗扇的重量=（玻璃重量+扇型材重量）x安全系數1.3

2）確定扇下方與下滑的配合空間和下滑軌道形狀尺寸，滑輪轉動輪子的形狀和尺寸需與下軌的形狀相吻合。

3）根據分別滿足第1、2項門窗扇重和門窗扇下方、下軌配合尺寸要求，選擇符合與其相應要求的滑輪。

滑輪的安裝和固定

1、根據不同的型材結構和不同結構的滑輪，其與扇料的固定連接方式各有不同。在連接組扇前，應確定其固定方式，再根據實際情況合理用螺絲或螺釘固定。

2、必須使滑輪與門窗扇下方緊密連接，不得松動。

滑輪對型材的配置要求與安裝

1、安裝滑輪時應預留好滑輪的安裝和調節空間，并保證下方與下軌之間有足夠搭接量A，特別是傘形軌道的下滑，防止扇脫軌。

2、安裝時還需注意滑輪應處于下滑軌道中間，同時保證兩個（兩組）滑輪要同在一直線上，不得偏移。

滑輪的維護

1、滑輪需要定期的檢查維護，與滑輪配合下軌道不能落入沙子、水泥、石灰等硬質雜物和酸堿性腐蝕物，及太多的灰塵等，這樣會使門窗扇開關不順暢，并使滑輪受到損壞。

注意事項

1、滑輪的實際使用效果和承重與選用滑輪輪軌、形狀和角度等配合有關系，大批量使用前敬請?jiān)囇b確定。
