復雜空聞曲面在劃分四邊形板塊時,單元扳塊規輅會非常多,但每種規格的數量很少,甚至有的規格只有一塊考慮到加工生產所面對的困難和挑戰,必須在工藝設計上盡量降低生產和施工的工作量。

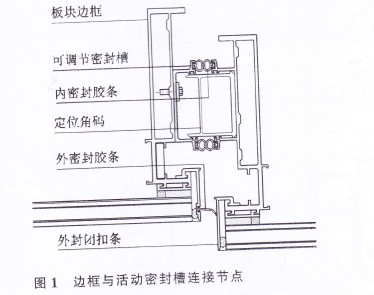

如圖1,在構造設計過程中采用了平面四邊形的板塊邊框配合活動密封槽的構造。這樣將拼接板塊空間四邊形轉化為平面梯形,降低了加工難度。在密封槽的設計上”采用固定密封糟(與板塊邊框成為一體)與活動密封槽搭配的設技。之所以不采用純活動密封槽搭配的原因,是活動密封槽與固定密封槽搭配方式可以比純活動密封槽搭配減少一半的零件數量,這對生產加工帶來銀大的好處。
活動密封槽與板塊邊框之間采用螺釘連接。曲于活動密封槽在板塊邊框上安裝固定時需要調整角度”為方便調整安裝角度,在活動密封槽上開條形孔,并設置防滑紋，這對于加工生產雨言,無需精確測量及加工,以簡化加工難度。與板塊邊框加工不同的是9活動密封槽的端頭加工需要切空闊角度。保證足夠加工精度需要以降低生產效率為代價。但我們經過分析后認為。密封槽的功能僅為構造幕墻的密封系統所用,其本身并不外露”囚雨在能保障接頭密封的情況下可以放松接縫的拼接要求9這樣可以較大幅度地提高生產效率。當然,為保證在降低接縫工藝標準的情況下仍然可以滿足接頭的密封要求，我們在密封糟拼接接縫部位用EPDM發泡墊片來消除誤差。EPDM發泡墊片困其耐老他性好,現場處理比較容易,同時減少加工打膠,可節省加工時間。
回答時間：2015-1-9
