如何鑒別建筑密封膠有沒有填充礦物油呢？

　　昨天的白云在線問題《使用便宜的硅酮密封膠，真的便宜嗎？》提到：市面上充斥著大量的劣質(zhì)硅酮膠產(chǎn)品！它們通常以低價(jià)吸引客戶，價(jià)格非常便宜，剛開始使用也看不出問題，但是幾個(gè)月到半年以后，這些產(chǎn)品的問題就會(huì)逐漸暴露出來，出現(xiàn)開裂、粉化、硬化、流油等問題，給客戶帶來極大的困擾！這些低價(jià)劣質(zhì)的密封膠主要通過大量使用各種飽和烷烴油（白油、礦物油）取代價(jià)格昂貴的有機(jī)硅基礎(chǔ)聚合物來降低成本，但犧牲了密封膠的耐久性能。今天，我們主要為大家解答如何鑒別建筑密封膠有沒有填充礦物油。

　　通過研究各種飽和烷烴油（白油、礦物油）對(duì)密封膠的拉伸粘接性、硬度、熱老化性能、滲透性能及體積收縮率的影響，我們認(rèn)為測(cè)試密封膠的熱失重和體積收縮可以很好的辨別出充油膠。因此，我們?yōu)榭蛻敉扑]以下兩種快速鑒別充油膠的方法：

　　方法一：檢測(cè)密封膠的熱失重

　　由于白油（礦物油）沸點(diǎn)低，易揮發(fā)，在高溫條件下很快會(huì)揮發(fā)掉，因此測(cè)試密封膠在高溫后重量損失的方法可以明確判定密封膠是否填充了礦物油。

　　具體操作：

　　取一塊鋁片，稱量其初始重量m₁，在上面刮一層密封膠，再稱量其重量m₂，膠樣的初始重量即為m₂-m₁。將樣品放入250℃的烘箱中，加熱120分鐘，再檢測(cè)其重量m₃，計(jì)算其重量損失率x。

　　x=(m₂-m₃)/(m₂-m₁)×100%

　　由于硅酮建筑密封膠屬于縮合型室溫硫化硅橡膠，其固化過程會(huì)吸收空氣里面的水，同時(shí)會(huì)釋放一些小分子物質(zhì)。因此硅酮建筑密封膠固化后有一定的質(zhì)量損失是正常的。但是，這個(gè)量通常小于5%。

　　如果用上述方法檢測(cè)后，發(fā)現(xiàn)熱失重超過5%，說明密封膠填充礦物油的可能性較大；如果熱失重指標(biāo)超過10%，說明密封膠一定填充了較多的礦物油，堅(jiān)決不能使用！

　　方法二：在塑料薄膜上打膠，觀察薄膜收縮的情況

　　上述方法需要用到天平和烘箱，這些儀器和設(shè)備有些工廠或?qū)嶒?yàn)室有，但在工地現(xiàn)場(chǎng)很多時(shí)候是沒有的。那在工地現(xiàn)場(chǎng)我們?cè)趺磋b別一款膠，有沒有填充礦物油呢？今天小編就給大家介紹一個(gè)由廣州白云化工的工程師們開發(fā)的既簡(jiǎn)單又非常有效的鑒別方法！

　　我們的原料只需要一塊平整的厚實(shí)一點(diǎn)的軟質(zhì)塑料薄膜（比如農(nóng)用塑料薄膜、PE膜）。

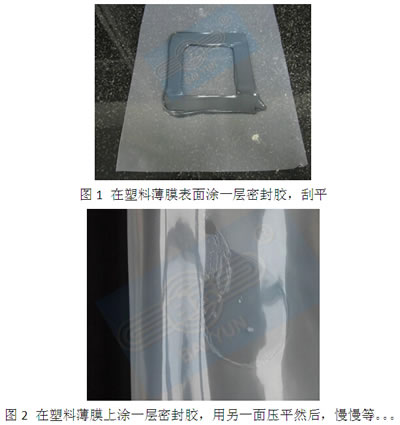

　　將密封膠樣涂抹在塑料薄膜上，刮平，使其與塑料薄膜有較大的接觸面積，如下面圖1所示，或者用塑料薄膜的另一面，將膠壓平，如圖2所示。

　　2個(gè)小時(shí)后，密封膠有沒有充油就見分曉了！

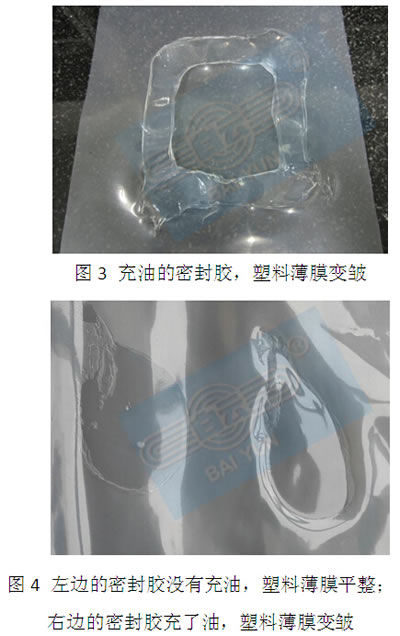

　　填充了礦物油的密封膠，膠里的礦物油會(huì)滲透到塑料薄膜里面，使其變得不平整，就好像一張紙，被水潤(rùn)濕后，很難再恢復(fù)平整一樣。

　　今天小編給大家介紹了兩種鑒別密封膠有沒有填充礦物油的方法，非常簡(jiǎn)單、實(shí)用，適合大家在辦公室或者工地現(xiàn)場(chǎng)快速鑒別密封膠質(zhì)量的好壞。特別是第二種方法，大家可以自己動(dòng)手，親眼見證自己選用的密封膠質(zhì)量的好壞。以后，大家選用密封膠產(chǎn)品，用這兩種快速鑒別的方法，可以避免選用填充礦物油的劣質(zhì)密封膠，保證工程質(zhì)量用膠安全！

　　明天，小編將為大家介紹如何讓幕墻接縫用耐候膠不開裂，敬請(qǐng)期待呦！
