如何提高強度設計值的安全性？其應用過程中安全性如何保障?

　　在上一期白云在線問題中，白云在線專家從標準依據的角度介紹了白云超高性能結構密封膠在非常規設計中可適當提高強度設計值。在非常規設計中提高強度設計值的安全性如何，其應用過程中安全性如何保障?帶著這些問題，本期白云在線專家繼續帶來分享。

　　白云超高性能結構密封膠應用(4)：提高強度設計值的安全性驗證

　　1、疲勞試驗驗證

　　上期的分享中，我們了解到根據歐洲標準ETAG002，強度設計值是由公式計算得到的，并不是都取0.14MPa，根據歐洲標準，強度設計值是可以提高至0.14MPa以上的。為驗證超高性能結構膠提高強度設計值后的安全性，現假定將超高性能結構密封膠SS922強度設計值提高至0.28MPa，試驗過程中以0.28MPa作為強度設計值按歐標ETAG002的要求進行疲勞試驗測試，以驗證提高強度設計值后的安全性。

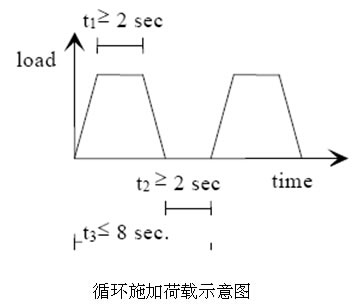

　　測試試樣承受重復的拉力荷載，循環周期為6s，具體循環次數如下：

　　—0.1倍的強度設計值至強度設計值100次;

　　—0.1倍的強度設計值至0.8倍強度設計值250次;

　　—0.1倍的強度設計值至0.6倍強度設計值5000次;

　　按上述測試過程，超高性能結構密封膠SS922疲勞試驗后的測試結果：未經疲勞試驗時最大強度標準值為1.58MPa，疲勞試驗后最大強度標準值為1.52MPa，強度保持率高達96.2%。根據ETAG002要求，疲勞試驗后所測得最大強度標準值保持率在75%以上即判定合格。因此，經上述疲勞試驗驗證，SS922以0.28MPa作為強度設計值進行疲勞試驗測試，仍具有優異的抗疲勞性能。

　　2、歐洲標準檢測實驗驗證

　　歐洲標準ETAG 002編寫的基礎是以假定結構密封膠使用壽命為25年為前提。考慮到各種環境影響因素，其對材料性能判斷方法是以初始力學性能為參考，其它高、低溫性能、疲勞后的性能、各種老化(鹽霧、酸霧、浸清洗劑溶液、水-紫外輻照)后的性能與其進行比較，要求力學性能衰減率要小于25%，脫粘面積不大于10%，從而保障密封膠長期使用后的力學性能。

　　白云超高性能結構密封膠通過了歐洲標準ETAG 002的檢測，即使提高強度設計值，其耐久性和安全性仍然是有保障的!

　　3、更多安全保障措施

　　由于隱框幕墻的安全性受到越來越多的關注，在最新版的JGJ 102 《玻璃幕墻工程技術規范》中規定：“建筑高度大于100m時，不宜采用隱框玻璃幕墻，否則應在面板和支承結構之間采取除硅酮結構密封膠以外的防面板脫落的構造措施�！�

　　為進一步保障幕墻的安全和長期使用壽命，使用白云超高性能結構密封膠時，如需提高結構密封膠的強度設計值，也設置了托條、安全夾等輔助安全措施，以充分確保幕墻工程的安全。

　　白云超高性能結構密封膠十多年來已有眾多的實際工程案例，目前世界最高的全隱框玻璃幕墻—廣州西塔項目，使用已近7年，現使用狀況良好。使用白云超高性能結構密封膠的一些早期項目，如涼山州煙草公司綜合樓、涼山州第一人民醫院、四川甘孜州林業局辦公樓、重慶第九人民醫院等白云超高性能結構膠早期應用工程已使用超過10年，使用狀況都良好。眾多應用案例實際安全應用情況，可以證實超高性能結構密封膠應用過程中是安全的。

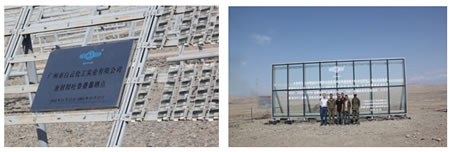

　　白云化工一直致力于結構密封膠耐老化性能研究和結構膠安全應用。早在1997年就建立了實體幕墻，定期取樣測試結構密封膠在自然曝曬條件下在實體幕墻應用過程中的老化狀況，近期取樣測試結果，白云結構密封膠性能仍有很好的強度和彈性。同時，還開展了人工加速老化研究工作。2012年，白云化工與第三方檢測機構共同啟動了硅酮密封膠50年自然曝曬試驗，并在2014年在新疆吐魯番建立了實體幕墻。白云化工開展的各項老化性能研究工作，為白云超高性能結構密封膠的耐久性和安全應用提高了更多技術支持和保障。
