GESP有限元分析中如何定義K節點？

　　GESP所采用的坐標系包括整體坐標系和單元局部坐標系，且均滿足右手定則。軟件中各參數與坐標系的對應關系，整體坐標系：載荷、位移、K點定義、支座反力等;單元局部坐標系：單元內力、單元變形圖、單元內力圖等。

　　⑴ 如圖1所示的整體坐標系，沿用AutoCAD坐標系規則，其XOY位于紙面，Z軸垂直于紙面向外。

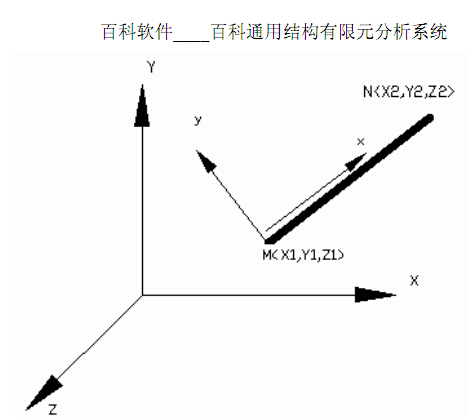

　　圖1 GESP2010的整體坐標系和局部坐標系

　　⑵ 單元局部坐標系確定原則如下：

　　首先確定X軸(1軸即桿軸)，X軸沿桿件方向，方向由小節點編號節點指向大節點編號節點;然后確定Y軸(2軸，通常為弱軸)，Z軸(3軸，通常為強軸)，確定原則是：Y軸通過定義K點確定，再按右手定則即可確定單元坐標系的Z軸。

　　定義K節點的方法：

　　確定了K點實際上就是確定了單元局部坐標系，坐標原點0位于截面形心點，1軸沿桿軸方向由上述規則確定，2軸方向由K點確定，3軸方向垂直于平面1—0—2。如下圖2所示，定義K節點坐標，由單元兩端的I、J節點與K節點構成空間平面(如對工字形鋼來說是確定了腹板平面)，在該平面內從K點向1軸作垂線，該垂線的方向就是2軸的方向(從垂足指向K點)，然后即可根據右手定則確定3軸方向。對于一個工程模型，各個桿件的空間擺放位置可能各不相同，如果按照上述定義K點的方法，需要分別定義每個桿件的方位。為了簡化方位定義，軟件采用了K點沿某個坐標軸方向無窮大的方法。比如K點Z向無窮大(此時K點x與y坐標采用單元中點的x與y坐標)，由單元兩端的I、J節點與K節點構成空間平面(三點共線的情況軟件會自動處理)，由于K點Z向無窮大，該平面將平行于Z軸且垂直于XOY面，2軸的方向就是在該平面內從K點向1軸作垂線，然后3軸也隨之確定，從而確定單元的擺放。這樣就無需為每個桿件定義自己獨特的方位，對于方位一致的桿件可統一定義。K點X 、Y向無窮大定義類似。

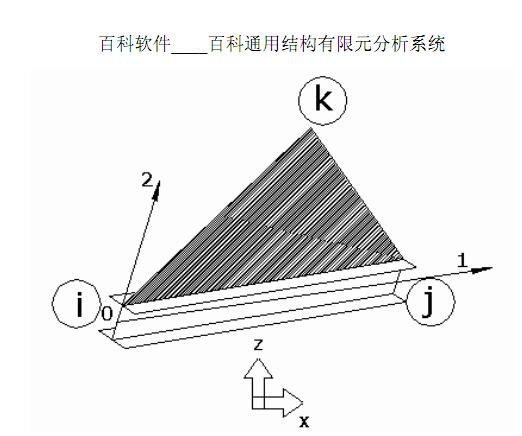

　　圖2方位的定義

　　i—j—k 平面和1—0—2平面是同一平面，確定了k點的位置就確定了i—j—k平面的位置，即確定了構件1—0—2平面的的位置。
