準解理斷裂

　　準解理斷裂是淬火加低溫回火的高強度鋼較為常見的一種斷裂形式，常發生在脆性轉折溫度附近。準解理斷裂的斷口是有平坦的“類解理”小平面、微孔及撕裂棱組成的混合斷裂。

　　特征

　　準解理斷裂(quasi-cleavage fracture)介于解理斷裂和韌窩斷裂之間;在不同部位產生解理裂紋核，擴展成解理刻面，最后以塑性方式撕裂。河流花樣短而彎曲，支流少，解理面小，且周圍有較多的撕裂棱。

　　由裂源向四周擴散，不連續，局部擴展;準解理小平面位相并不與解理面嚴格對應。

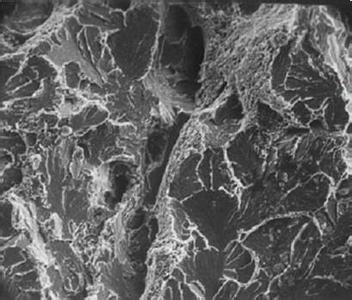

　　宏觀斷口形貌比較平整，但微觀形貌有河流花樣，舌狀花樣及韌窩與撕裂棱等。

　　在大量高密度短而玩去的撕裂棱線條、點狀裂紋源由準解理斷面中部向四周放射的河流花樣、準解理小斷面與解理面不存在確定的對應關系、二次裂紋等。

　　產生原因

　　(1)、從材料方面考慮，必為淬火加低溫回火的馬氏體組織，回火溫度低，易產生此類斷裂。

　　(2)、構件的工作溫度與鋼材的脆性轉折溫度基本相同。

　　(3)、構件的薄弱環節處處于平面應變狀態。

　　(4)、材料的晶粒尺寸比較粗大。

　　(5)、回火馬氏體組織的缺陷，如碳化物在回火時的定向析出。

　　預防措施

　　為了防止此類斷裂最有效的辦法就是提高鋼材的抗低溫脆斷能力，即千方百計地降低鋼材的脆性轉折溫度(如細化晶粒，減少組織缺陷等)，在這方面與預防解理斷裂的措施是基本相同的。
