點式幕墻

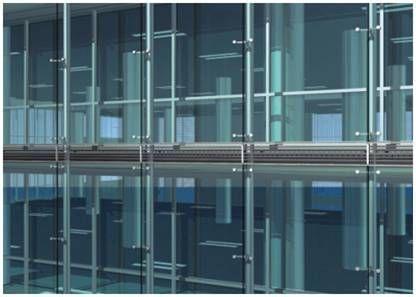

　　點式幕墻一般指點式玻璃幕墻

　　簡介

　　由玻璃面板、點支撐裝置和支撐結構構成的玻璃幕墻稱為點支式玻璃幕墻。根據支撐結構點支式玻璃幕墻可分為工形截面鋼架、格構式鋼架、柱式鋼桁架、魚腹式鋼架、空腹弓形鋼架、單拉桿弓形鋼架、雙拉桿梭形鋼架、拉桿(索)形式一和拉桿(索)形式二

　　分類

　　上述9種結構可分為三類

　　(1)金屬支撐結構點支式玻璃幕墻：這是最早的點支式玻璃幕墻結構，也是采用最多的結構類型。

　　(2)點支式全玻璃幕墻：支撐結構是玻璃板，稱其為玻璃肋。采用金屬緊固件和連接件將玻璃面板和玻璃肋相連接，形成玻璃幕墻。由玻璃面板和玻璃肋構成的全玻玻璃幕墻視野開闊、結構簡單，使人耳目一新。最大限度地消除了建筑物室內外的感覺。

　　(3)桿(索)式玻璃幕墻：支撐結構是不銹鋼拉桿或拉索，玻璃由金屬緊固件和金屬連接件與拉桿或拉索連接。在此類玻璃幕墻的結構中，充分體現了機械加工的精度，每個構件都十分的細巧精致，本身就構成了一種結構美。

　　點支式玻璃幕墻是一門新興技術，它體現的是建筑物內外的流通和融合，改變了過去用玻璃來表現窗戶、幕墻、天頂的傳統做法，強調的是玻璃的透明性。透過玻璃，人們可以清晰地看到支撐玻璃幕墻的整個結構系統，將單純的支撐結構系統轉化為可視性、觀賞性和表現性。由于點支式玻璃幕墻表現方法奇特，盡管它誕生的時間不長，但應用卻極為廣泛，并且日新月異地發展著。新型的結構體系——平面網索結構，它的特點是：結構簡潔、無任何空間遮擋、通透性極佳、變形大。

　　特性

　　(1)通透性好：玻璃面板僅通過幾個點連接到支撐結構上，幾乎無遮擋，透過玻璃視線達到最佳，視野點式玻璃幕墻達到最大，將玻璃的透明性應用到極限。

　　(2)靈活性好：在金屬緊固件和金屬連接件的設計中，為減少、消除玻璃板孔邊的應力集中，使玻璃板與連接件處于鉸接狀態，使得玻璃板上的每個連接點都可自由地轉動，并且還允許有少許的平動，用于彌補安裝施工中的誤差，所以點支式玻璃幕墻的玻璃一般不產生安裝應力，并且能順應支撐結構受荷載作用后產生的變形，使玻璃不產生過度的應力集中。同節點圖時，采用點支式玻璃幕墻技術可以最大限度地滿足建筑造型的需求。

　　(3)安全性好：由于點支式玻璃幕墻所用玻璃全都是鋼化的，屬安全玻璃，并且使用金屬緊固件和金屬點式玻璃幕墻連接件與支撐結構相連接，耐候密封膠只起密封作用，不承受荷載，即使玻璃意外破壞，鋼化玻璃 破裂成碎片，形成所謂的“玻璃雨”，不會出現整塊玻璃墜落的嚴重傷人事故。

　　(4)工藝感好：點支式玻璃幕墻的支撐結構有多種形式，支撐構件加工精細、表面光滑，具有良好 的工藝感和藝術感，因此，許多建筑師喜歡選用。

　　(5)環保節能性好：點支式玻璃幕墻的特點之一是通透性好，因此在玻璃的使用上多選擇無光污染的白玻、超白玻和低輻射玻璃等，尤其是中空玻璃的使用，節能效果更加明顯。

　　區別

　　(1)結構形式：點式玻璃幕墻是采用計算機設計的現代結構技術和玻璃技術相結合的一種全新建筑空間氟碳涂層駁接爪結構體系，幕墻骨架主要由無縫鋼管、不銹鋼拉桿(或再加拉索)和不銹鋼爪件所組成，它的面玻璃在角位打孔后，用金屬接駁件連接到支承結構的全玻璃幕墻上。而一般玻璃幕墻則多為平面框式、豎向桿件受力體系的結構。

　　(2)玻璃固定形式：點式玻璃幕墻的玻璃是用不銹鋼爪件穿過玻璃上預鉆的孔得以可靠固定的，而一般玻璃幕墻，如全隱式或半隱式都是用結構膠粘接固定在框架上的。

　　(3)構件加工：點式玻璃幕墻的主要金屬構件，均需車鉆、沖壓機床的精密加工，成批工廠化生產，現場安裝精度高而質量好。而一般玻璃幕墻的鋁合金多在施工現場就地賴電動機具制作，加工略嫌粗糙，精度不高，效能低。扶手駁接件

　　(4)玻璃品種與規格：點式玻璃幕墻所用的玻璃多為低輻射或白鋼化中空玻璃，且對解決城市光污染有一定效果，玻璃規格限制不是那么嚴格。而一般玻璃幕墻常采用鍍膜反射玻璃，玻璃規格一般偏小。

　　設計參數

　　中心主立面點式玻璃墻約1200m2，幕墻立面除最下排用12+12A+8鋼化中空玻璃外，余采用10+12A+10 鋼化中空玻璃。設計按基本風壓標準值0.40kN/m2，鋼結構最大溫差值41℃，玻璃最大溫差值80℃，抗震設防六度，耐火等級一級考慮。鋼結構涂裝選用基層噴砂Sa2.5級，防腐涂料用Sz-1G無機鍍鋅涂料，厚度100μm，防腐年限20年;鋼管、鍍鋅鋼槽、鋼棒為Q235材質;不銹鋼拉桿、鋼爪(X型)、扣件的材質應符合國標GB1220;耐候密封膠、結構硅酮膠采用美國道康寧DC793、DC995;其它材料質量需符合有關規范和標準。

　　施工技術

　　(1)安裝施工順序：現場測量放線→安裝(預埋)鐵件→安裝鋼管立柱→安裝鋼管橫梁→安肋駁接爪裝不銹鋼拉桿→鋼結構檢查驗收→除銹刷油漆→安裝玻璃→玻璃打膠→清理玻璃表面→竣工驗收。 (2)安裝施工質量控制：首先對加工生產的鋼構件及鋼化中空玻璃按國家規范組織進行驗收，并審核出廠合格證，未經認定合格不得使用;其次，鐵件的安裝是整個安裝工程的基礎，既是難點，又是重點，必須嚴格按圖紙要求認真測量放線，需經檢查核對確認無誤后方可定位施工;第三、按照施工方案確定的順序，先安裝鋼管立柱并固定，再按單元從上到下安裝鋼管橫梁，在安裝尺寸復核調整無誤后焊牢，注意焊接質量，做好防腐。在安裝橫梁的同時按順序及時安裝橫向及豎向拉桿，并按設計要求分階段施加預應力;第四，安裝玻璃，先要確定吊裝方案，經批準后方可執行。玻璃按順序全部安裝完畢后，應進行整體平面平整度的檢查，索具/玻璃吊夾確認完全符合圖紙設計要求后方可進行打膠，需打膠部位宜用“二甲苯”擦凈，然后粘貼保護膠紙?(注意平行)，打膠要持續均勻，膠注滿后要隨時檢查里面是否有氣泡并及時進行處理。修飾好縫表面后，迅速撕掉保護膠帶。待耐候膠表面固化后，清潔內外玻璃面，并做好防護標志。
