強(qiáng)化玻璃
強(qiáng)化玻璃又稱鋼化玻璃，其實(shí)是一種預(yù)應(yīng)力玻璃，是將普通玻璃在鋼化爐內(nèi)電加熱，用風(fēng)機(jī)急速降溫而成，常用為平面鋼化玻璃，采用圓弧模具加工成型的玻璃為彎鋼化玻璃。 鋼化玻璃廣泛用于家具、電子電器行業(yè)，建筑、裝飾行業(yè)、浴房、汽車、扶梯、及其它特別需要安全及存在溫差劇變的場(chǎng)所，并可作為中空玻璃和夾層玻璃的原片。

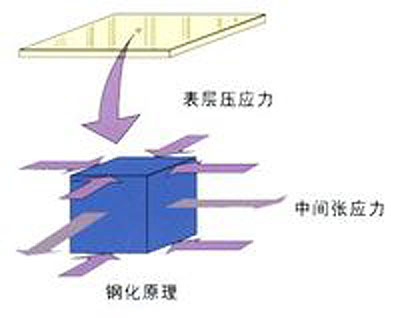

鋼化玻璃又稱強(qiáng)化玻璃。它是用物理的或化學(xué)的方法，在玻璃表面上形成一個(gè)壓應(yīng)力層，玻璃本身具有較高的抗壓強(qiáng)度，不會(huì)造成破壞。當(dāng)玻璃受到外力作用時(shí)，這個(gè)壓力層可將部分拉應(yīng)力抵銷，避免玻璃的碎裂，雖然鋼化玻璃內(nèi)部處于較大的拉應(yīng)力狀態(tài)，但玻璃的內(nèi)部無缺陷存在，不會(huì)造在成破壞，從而達(dá)到提高玻璃強(qiáng)度的目的。
鋼化玻璃是平板玻璃的二次加工產(chǎn)品，鋼化玻璃的加工可分為物理鋼化法和化學(xué)鋼化法。
物理鋼化玻璃又稱為淬火鋼化玻璃。它是將普通平板玻璃在加熱爐中加熱到接近玻璃的軟化溫度（600℃）時(shí)，通過自身的形變消除內(nèi)部應(yīng)力，然后將玻璃移出加熱爐，再用多頭噴嘴將高壓冷空氣吹向玻璃的兩面，使其迅速且均勻地冷卻至室溫，即可制得鋼化玻璃。這種玻璃處于內(nèi)部受拉，外部受壓的應(yīng)力狀態(tài)，一旦局部發(fā)生破損，便會(huì)發(fā)生應(yīng)力釋放，玻璃被破碎成無數(shù)小塊，這些小的碎片沒有尖銳棱角，不易傷人。 化學(xué)鋼化玻璃是通過改變玻璃的表面的化學(xué)組成來提高玻璃的強(qiáng)度，一般是應(yīng)用離子交換法進(jìn)行鋼化。其方法是將含有堿金屬離子的硅酸鹽玻璃，浸入到熔融狀態(tài)的鋰（Li＋）鹽中，使玻璃表層的Na＋或K＋離子與Li＋離子發(fā)生交換，表面形成Li＋離子交換層，由于Li＋的膨脹系數(shù)小于Na＋、K＋離子，從而在冷卻過程中造成外層收縮較小而內(nèi)層收縮較大，當(dāng)冷卻到常溫后，玻璃便同樣處于內(nèi)層受拉，外層受壓的狀態(tài)，其效果類似于物理鋼化玻璃。
鋼化玻璃強(qiáng)度高，其抗壓強(qiáng)度可達(dá)125MPa以上，比普通玻璃大4～5倍；抗沖擊強(qiáng)度也很高，用鋼球法測(cè)定時(shí)，0.8kg的鋼球從1.2m高度落下，玻璃可保持完好。
鋼化玻璃的彈性比普通玻璃大得多，一塊1200mm×350mm×6mm的鋼化玻璃，受力后可發(fā)生達(dá)100mm的彎曲撓度，當(dāng)外力撤除后，仍能恢復(fù)原狀，而普通玻璃彎曲變形只能有幾毫米。
熱穩(wěn)定性好，在受急冷急熱時(shí)，不易發(fā)生炸裂是鋼化玻璃的又一特點(diǎn)。這是因?yàn)殇摶ＡУ膲簯?yīng)力可抵銷一部分因急冷急熱產(chǎn)生的拉應(yīng)力之故。鋼化玻璃耐熱沖擊，最大安全工作溫度為288℃，能承受204℃的溫差變化。
由于鋼化玻璃具有較好的機(jī)械性能和熱穩(wěn)定性，所以在建筑工程、交通工具及其他領(lǐng)域內(nèi)得到廣泛的應(yīng)用。平鋼化玻璃常用作建筑物的門窗、隔墻、幕墻及櫥窗、家具等，曲面玻璃常用于汽車、火車及飛機(jī)等方面。
使用時(shí)應(yīng)注意的是鋼化玻璃不能切割、磨削，邊角不能碰擊擠壓，需按現(xiàn)成的尺寸規(guī)格選用或提出具體設(shè)計(jì)圖紙進(jìn)加工定制。用于大面積的玻璃幕墻的玻璃在鋼化上要予以控制，選擇半鋼化玻璃，即其應(yīng)力不能過大，以避免受風(fēng)荷載引起震動(dòng)而自爆。
根據(jù)所用的玻璃原片不同，可制成普通鋼化玻璃、吸熱鋼化玻璃、彩然鋼化玻璃、鋼化中空玻璃等。
現(xiàn)在市面上所講的強(qiáng)化玻璃大多應(yīng)用于裝飾行業(yè)，其產(chǎn)品主要通過強(qiáng)化膜貼合與玻璃表面，使其達(dá)到強(qiáng)化防爆效果。
若因外力作用導(dǎo)致玻璃損壞時(shí),玻璃碎片會(huì)緊緊粘在高弱力高強(qiáng)度的高分子膜上,不會(huì)脫落，安全性能較高。
