玻化微珠

　　玻化微珠

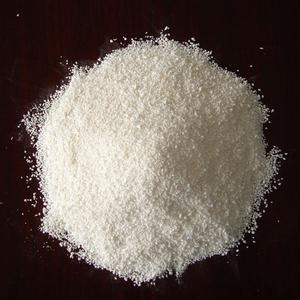

　　玻化微珠，是一種酸性玻璃質(zhì)溶巖礦物質(zhì)(松脂巖礦砂)，經(jīng)過特種技術(shù)處理和生產(chǎn)工藝加工形成內(nèi)部多孔﹑ 表面玻化封閉，呈球狀體細(xì)徑顆粒，是一種具有高性能的新型無機(jī)輕質(zhì)絕熱材料。主要化學(xué)成份是Si02﹑AI203﹑CaO，顆粒粒徑為0.1—2mm，容重為50—100kg/m3，導(dǎo)熱系數(shù)為0.028—0.048W/m﹒K，漂浮率大于95%，成球玻化率大于95%，吸水率小于50%，熔融溫度為1200℃。

　　1簡介

　　由于表面玻化形成一定的顆粒強(qiáng)度，理化性能十分穩(wěn)定，耐老化耐候性強(qiáng)，具有優(yōu)異的絕熱﹑防火﹑吸音性能，適合諸多領(lǐng)域中作輕質(zhì)填充骨料和絕熱﹑防火﹑吸音﹑保溫材料。在建材行業(yè)中，用玻化微珠作為輕質(zhì)骨料，可提高砂漿的和易流動性和自抗強(qiáng)度，減少材性收縮率，提高產(chǎn)品綜合性能，降低綜合生產(chǎn)成本。在輕質(zhì)干混砂漿(保溫型、砌筑型、抹面型)應(yīng)用中，用玻化微珠替代傳統(tǒng)的普通膨脹珍珠巖和聚苯顆粒作干混保溫砂漿輕質(zhì)骨料，克服了膨脹珍珠巖吸水性大﹑易粉化，在料漿攪拌中體積收縮率大，易造成產(chǎn)品后期強(qiáng)度低和空鼓開裂等現(xiàn)象，同時又彌補(bǔ)了聚苯顆粒有機(jī)材料易燃﹑防火性能差﹑ 高溫產(chǎn)生有害氣體和耐老化耐候性低﹑施工中反彈性大等缺陷，提高完善了保溫砂漿的綜合性能和施工性能。

　　2規(guī)格

　　玻化微珠的規(guī)格按用途分為小于80kg/m3，80~100kg/m3，100~120kg/m3，大于120kg/m3這么幾個標(biāo)準(zhǔn)。標(biāo)準(zhǔn)袋就是120cm*60cm為0.1m3規(guī)格，10袋為1m3(因為按體積來確定其用量，所以袋子標(biāo)準(zhǔn)應(yīng)為這個規(guī)格的，不同于市面上所用110cm*60cm的珍珠巖類產(chǎn)品的規(guī)格)，市面上用于保溫砂漿的多為10~12kg/袋的重量規(guī)格。同樣的袋子就代表同樣的體積，但是不同的重量，這就是所說的容重的差別。容重越小代表膨脹的倍數(shù)越大，反之容重越大就是膨脹的倍數(shù)越小。

　　3保溫砂漿

　　玻化微珠無機(jī)保溫砂漿是一種新型綠色無機(jī)材料，無毒無害，具有優(yōu)良的吸音、透氣、耐高溫、耐凍性能，收縮率低，整體無縫，無冷橋、熱橋形成。

　　性能特點(diǎn)

　　●直觀呈微圓形顆粒狀，具有反光的連續(xù)玻璃質(zhì)化光滑外表面，具有明顯的毛細(xì)吸附作用和抗壓強(qiáng)度，在濕漿狀態(tài)下與粘土、水泥等物料結(jié)合程度高，即流動性好。

　　● 具有良好的和易性、保水性，附著力強(qiáng)，面層不空鼓。

　　● 材料燃燒性能為A1級，可耐1000攝氏度以上高溫。

　　適用范圍

　　● 適用于鋼筋混凝土、加氣混凝土砌塊、多孔磚、灰砂磚等墻體的內(nèi)外墻保溫。

　　●屋頂隔熱層。

　　●舊建筑物的節(jié)能改造。

　　●地下室、車庫、消防通道、糧倉、樓梯間、廠房等防火保溫工程。

　　性能指標(biāo)

　　本產(chǎn)品是符合GB/T 20473—2006標(biāo)準(zhǔn)技術(shù)要求。

　　4干粉砂漿

　　采用玻化微珠為輕質(zhì)絕熱骨料的單組份保溫型干混砂漿，通過大量的工程應(yīng)用，不僅在墻體保溫要求上符合國家相關(guān)建筑節(jié)能標(biāo)準(zhǔn)，而且⑴單組份保溫型干混砂漿保證了產(chǎn)品質(zhì)量的穩(wěn)定性，克服雙組份或多組份保溫砂漿在現(xiàn)場配合的質(zhì)量不穩(wěn)定性。⑵產(chǎn)品粘結(jié)強(qiáng)度高，早期強(qiáng)度提高快，明顯優(yōu)于聚苯顆粒。普通珍珠巖為輕質(zhì)骨料的保溫砂漿，縮短了二次抹灰時間，提高了施工效率。⑶保水性和抗裂性好，在各種基材的墻體上不需澆水或界面處理，可直接干抹于墻面上，不空鼓、不開裂，大大提高了施工效率和綜合性能，降低工程成本。特別是在夏熱冬冷和夏熱冬暖地區(qū)使用，將會產(chǎn)生極好的社會和經(jīng)濟(jì)效益。總之，保溫型干混砂漿在中國建筑節(jié)能領(lǐng)域中有著極大的市場區(qū)域和發(fā)展前景。在耐火材料行業(yè)中，利用玻化微珠替代粉煤灰漂珠，生產(chǎn)輕質(zhì)耐火保溫磚和異型澆鑄料，在化工行業(yè)中， 利用玻化微珠作為密實調(diào)節(jié)劑，在冶煉行業(yè)替代珠光砂等方面，均取得了很好的社會和經(jīng)濟(jì)效益。

　　5性能分析

　　玻化微珠是一種環(huán)保型新型無機(jī)輕質(zhì)絕熱材料， 除具有質(zhì)輕、保溫、絕熱、防火的優(yōu)異性能外，還具有不燃燒，強(qiáng)度高，吸水率低，易和性好、使用壽命長的優(yōu)點(diǎn)。產(chǎn)品由精選特殊粒徑的礦砂，在電爐加熱方式下膨化，通過對溫度和原料滯空時間的精確控制，使產(chǎn)品表面溶融，氣孔封閉， 呈不規(guī)則球狀顆粒，內(nèi)部多孔空腔結(jié)構(gòu)，表面玻化封閉，光澤平滑，理化性能十分穩(wěn)定，該產(chǎn)品可作為新型建材行業(yè)的輕質(zhì)骨料; 作為輕質(zhì)耐火材料行業(yè)漂珠的部分替代品;作為乳化炸藥行業(yè)中玻璃微珠的替代品，具有極為廣闊的應(yīng)用前景，可廣泛用于工業(yè)、農(nóng)業(yè)、建材、化工、冶煉、輕工等諸多領(lǐng)域

　　適用范圍

　　材料燃燒性為A1級，可耐1000攝適度以下高溫，彌補(bǔ)了現(xiàn)有有機(jī)類保溫材料易燃高溫產(chǎn)生毒害氣體的缺陷，是樓梯間，消防通道等內(nèi)保溫首選產(chǎn)品。

　　系統(tǒng)特點(diǎn)

　　獨(dú)特的配料技術(shù)，使產(chǎn)品具有很好的和易性、易涂刮，保水性好，可免去基層預(yù)濕和后期灑水養(yǎng)護(hù)工序，產(chǎn)品附件力強(qiáng)，抗流掛性好，在施工中沙漿不下垂，不流掛，大大節(jié)約了施工中的損耗，普通建筑工人即可施工操作。

　　一些問題

　　一、一些玻化微珠廠家生產(chǎn)設(shè)備簡陋，生產(chǎn)工藝落后，粗制濫造，產(chǎn)品質(zhì)量難以保證，玻化微珠在粒徑尺寸、表觀密度、玻化膜覆裹面積、不規(guī)格粒子含量比例方面存在較大缺陷，導(dǎo)致玻化微珠保溫材料層導(dǎo)熱系數(shù)和外墻轉(zhuǎn)熱系數(shù)、強(qiáng)度、密度、吸水率等難以保證建筑節(jié)能工程的實際需求。

　　二、個別玻化微珠廠家有假冒偽劣行為，以普通膨脹珍珠巖或閉孔珍珠巖冒充玻化微珠，或在玻化微珠產(chǎn)品中摻雜使假普通膨脹珍珠巖，擾亂建筑建材市場，非法獲取不正當(dāng)經(jīng)濟(jì)利益。

　　三、一些玻化微珠廠家不注意節(jié)能減排和環(huán)境保護(hù)，在礦山采取珍珠巖原材料是亂采濫挖，損壞生態(tài)環(huán)境;在玻化微珠保溫材料生產(chǎn)過程中產(chǎn)生較大的煙塵和粉塵污染，既影響生產(chǎn)工人的身體健康，還嚴(yán)重影響大氣環(huán)境質(zhì)量和當(dāng)?shù)厝罕娚眢w健康。

　　四、一些玻化微珠廠家、施工企業(yè)在建筑工程中違章操作，現(xiàn)場隨機(jī)配置玻化微珠保溫漿料，從而使玻化微珠保溫層的熱工性能和力學(xué)性能出現(xiàn)很大的不確定性;同時又由于偷工減料和施工工藝落后使玻化微珠保溫層粉刷厚度出現(xiàn)嚴(yán)重厚薄不一，從而使建筑節(jié)能效果大打折扣，損壞了玻化微珠保溫材料的應(yīng)有良好聲譽(yù)。
