學習《公共建筑節能設計標準》(二)

　　GB/T18915.1-2002《鍍膜玻璃 第一部份 陽光控制鍍膜玻璃》（2002年12月17日發布，2003年6月1日實施，同日《熱反射玻璃》JC693-1998廢止）對陽光控制鍍膜玻璃技術要求作了規定。

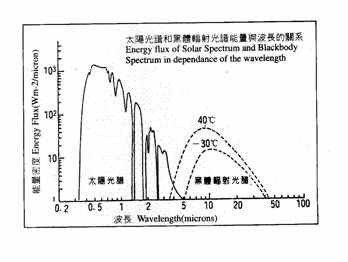

圖2-2 　　陽光控制鍍膜玻璃是對波長350~1800nm（0.35~1.8μm）的太陽光(見圖2-2)具有一定控制作用的鍍膜玻璃。


　　陽光控制鍍膜玻璃的技術要求：


　　非鋼化陽光控制鍍膜玻璃尺寸允許偏差、厚度允許偏差、彎曲度、對角線差應符合GB11614的規定。


　　鋼化陽光控制鍍膜玻璃與半鋼化陽光控制鍍膜玻璃尺寸允許偏差、厚度允許偏差、彎曲度、對角線差應符合GB17841-1999的規定。


　　外觀質量
　　陽光控制鍍膜玻璃原片的外觀質量應符合GB11614中汽車級的技術要求。作為幕墻用的鋼化、半鋼化陽光鍍膜玻璃原片進行邊部精磨邊處理。 　　陽光控制鍍膜玻璃的外觀質量應符合表2-12a的規定。


表2-12a 陽光控制鍍膜玻璃的外觀質量

缺陷名稱	說明	優等品	合格品
針孔	直徑＜ 0.8mm	不允許集中
	0.8mm≤直徑＜ 1.2mm	中部:3.0×S,個且任意兩釘孔之間的距離大于 300mm. 75mm邊部: 不允許集中	不允許集中
	1.2mm≤直徑＜ 1.6mm	中部:不允許 75mm邊部:3.0×S,個	中部: 3.0×S,個 75mm邊部:8.0×S,個
	1.6mm≤直徑≤ 2.5mm	不允許	中部: 2.0×S,個 75mm邊部:5.0×S,個
	直徑＞ 2.5mm	不允許	不允許
斑點	1.0mm≤直徑≤ 2.5mm	中部:不允許 75mm邊部:2.0×S,個	中部: 5.0×S,個 75mm邊部:6.0×S,個
	2.5mm＜直徑≤ 5.0mm	不允許	中部: 1.0×S,個 75mm邊部:4.0×S,個
	直徑＞ 5.0mm	不允許	不允許
斑紋	目視可見	不允許	不允許
暗道	目視可見	不允許	不允許
膜面劃傷	0.1mm≤寬度≤ 0.3mm 長度≤ 60mm	不允許	不限 劃傷間距不得小于 100mm
	寬度＞ 0.3mm 長度＞ 60mm	不允許	不允許
玻璃面劃傷	寬度≤ 0.5mm 長度≤ 60mm	3.0×S,個
	寬度＞ 0.5mm 長度＞ 60mm	不允許	不允許
注1: 針孔集中是指在φ 100mm面積內超過20個. 注2: S是以平方米為單位的玻璃板面積,保留小數點后兩位: 注3: 允許個數及允許條數為各系數與S相乘所得的數值,按GB/T8170修約至整數; 注4: 玻璃板的中部是指距玻璃板邊緣 75mm以內的區域,其它部分為邊部.
