1 引 言
近年來，許多新一代節能性能好的
中空玻璃相繼問世。這些
中空窗使用了許多旨在改善中空玻璃熱性能的技術， 如LOW－E玻璃，氬氣和
暖邊間
隔條。但值得注意的是，現有的用于檢測中空玻璃
耐久性的標準并沒有將此列為檢測的內容。
中空玻璃內充
惰性氣體本身對中空
玻璃行業和一些從事中空玻璃耐久性研究的研究人員提出了挑戰。測定中空玻璃內的惰性氣體的濃度對評估中空玻璃內使用膠的整體性能是首先要解決的問題。此外還必須解決如何來測定中空玻璃在加速
老化試驗前后的惰性氣體濃度的變化問題，這一點與中空玻璃的
密封壽命有關。
本文旨在敘述總結歐美測定中空玻璃內惰性氣體氬氣濃度的幾種方法，并對節能窗密封壽命的若干檢測結果進行解釋。本文所介紹的檢驗結果以加拿大國家研究中心發表的NRCC－38769 技術報告為主要參考內容。
2 測定中空玻璃耐久性的標準方法
用于測定傳統中空玻璃耐久性的標準 (DIN1984， BSI1979，ASTM1993， CGSB19900)業已存在 。各個國家的國家標準通常包括測定加速老化試驗前后的露點。加速老化試驗的內容通常包括大氣循環和高濕暴露兩方面。此外，還包括測定因紫外線照射引起有機膠揮發性
霧化試驗。
2.1 大氣循環試驗

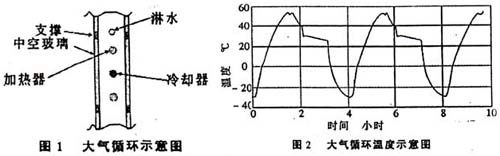

在大氣循環試驗中，將送檢的中空玻璃樣品懸掛在架子上，一面朝向為實驗室環境(見圖1)，另一面面臨－32℃～－53℃的溫度，在溫度循環的下降階段，用水澆淋降溫。一個循環為4 個小時(見圖2)，整個試驗為320個循環。
2.2 高濕試驗
送檢的中空玻璃放在密封箱里。箱內
相對濕度為100％，溫度在22℃－52℃之間變化， 每個循環為3小時，共計224循環(見圖3、圖4)。
2.3 紫外線照射試驗
在暴露在紫外線的條件下，中空玻璃內的有機成分(如
密封膠)可能釋放出揮發氣體，當氣體冷凝在冷玻璃表面時，就可能形成一層影響玻璃可視度的薄薄的油
膜。在揮發霧化試驗中，送檢
的中空玻璃受紫外線太陽燈的照射為時7天，溫度保持在60℃(見圖5)。試驗中，揮發物集中在中空玻璃與冷盤接觸的一面。試驗結束時，中空玻璃放到觀測箱內觀測是否有沉淀物產生。
當中空玻璃生產廠家生產中使用某種
新材料包括密封膠、
干燥劑或間隔條時，就須對中空玻璃進行檢測。
上一頁12345下一頁
