2幕墻諧響應分析
由式(6)和式(T)可知，結構
剛度，幕墻系統剛度以及地面運動頻率是幕墻動力響應的主要影響因素。以下基于耦合的數學力學模型—式（6）、式（7），以簡諧波作為輸入，研究結構自振周期，幕墻系統自振周期和地面運動周期對幕墻粉合動力響應的影響。研究對象為一5層
框架，層高5m，每層質量M=2000t,幕墻結構質點m=200kg。結構自振周期為t1，幕墻系統自振周朋為t2，地面運動的周期T3，，幕墻加速度放大系數Υ即幕墻質點加速度與結構在同一高度處加速度之比值。令T2=1.5S, T3=0.3S,變化T1計算Υ,得到T1-Υ曲線。令T1=0.3s, T3=0.3S，變化T2計算Υ.得到T2-Υ曲線。令T1=0.3s，T2=1.0S，變化T3計算Υ,得到T2-Υ曲線。計算結果見圖3。
3幕墻地震分析

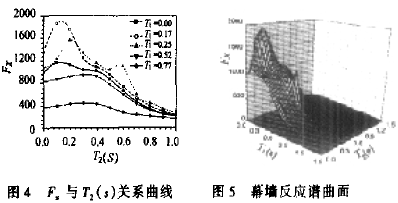

簡諧波周期性強，有利于研究結構的動力特性。但是若將現有的地震波記錄作為輸入，則能更好地摸擬結構在未來地展波下的真實反應。將El-Centro波作為動力響應分析的輸入波，對第2節中的框架進行時程分析。圖4為不同結構自振周期下的幕墻地震荷載與自振周期關系曲線，其中T1=0即結構為剛體的情況。圖5為地成荷載反應譜曲面，即以建筑物自振周期T1作為x坐標，幕墻自振周期T2作為Υ坐標，幕墻地震荷載Fx,作為z坐標，建立的地震反應譜曲面。
4 幕墻規范地震荷載取位探討
以上諧分析與時程分析的結果表明，點支式幕綺系統對結構傳來的振動即可能放大也可能削弱。只有當幕墻系統剛度極大時，幕墻的振動才與結構保持同步。結構自振頻率接近于地面運動頻率時，幕墻加速度放大系數最小。地面運動頻率接近于幕墻自振頻率時，幕墻系統將放大結構傳來的振動。當幕墻系統與結構的自振頻率均較大時，幕墻系統引起的地展荷載最大。幕墻系統或結構的自振頻率較小時.幕墻系統引起的地震荷救也較小。
文獻[8]中規定了玻璃的地震荷載取值，玻璃
平面外的分布水平地震荷載作用可按下式計算:
