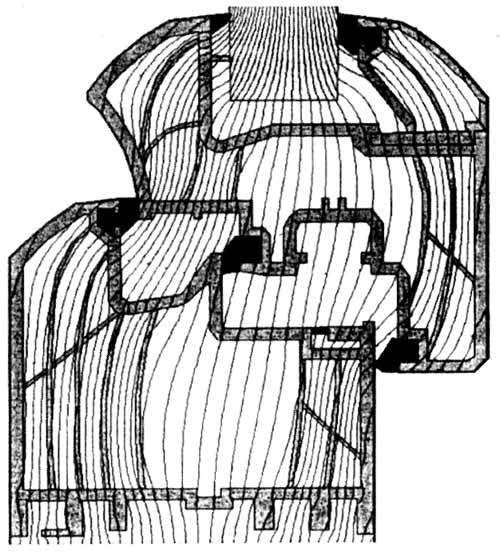

圖2、原窗框型材截面上的熱流圖
圖3、優化后的效果：PVC型材街面上的等溫線
優化窗框 在對塑料型材進行計算機弱收斂法逐點分析計算結果的基礎上，對窗框進行改進設計。為此，還要考慮對現行窗戶的技術規程，以及找出介于優化隔熱和相對穩定的技術方案間的折中方案. 第一步工作是在不考慮加強鋼襯情況下對PVC.窗框型材進行熱工優化:改變型材傘腔的尺寸和幾何犁式的選擇，以達到最好的隔熱效果為目的，全部的橫肋應該為斜肋，窗扇應保持型材中的前后腔內的附腔(如前內腔，后內腔等)，放置加強襯鋼的空腔應適當縮小，而所有的空腔都應進行最大程度減少對流的優化。熱傳導在肋筋上傳遞最為突出，所以所有的豎肋要力求與型材的面向室外的外壁相連、也就是說，這些豎肋要與處在料型材里的等溫線相吻合。如此橫肋的設計形式還減少了由于輻別一引起的傳熱，這是由于改變了型材空腔的輻射性能的緣故。在圖3中示出，由于以上措施，總計改善熱工性能達到12%之多。
