国产久视频国内精品999,日韩毛片免费,国产色视频一区二区三区,欧美精品亚洲精品日韩专,91国在线啪精品一区,国产成人精品无码一区二,国产精品美女久久久久久2018,美女裸体啪啪无遮挡免费





















        　中國門窗＆配套材料網 >> 行業新聞 >> 正文





    中空玻璃密封膠出現溶解、溶脹的根源




                來源:濟南華亞密封膠有限公司  　作者:鐘志紅  　日期:2007-4-17 　頁面功能【字體：大 中 小】【打印】【投稿】【評論】【啄木鳥】


























    　　　　　�。V物油的玻璃膠裝框是中空玻璃丁基/硅酮中空玻璃密封膠出現溶解、溶脹的根源之一








（二）丁基膠/硅酮膠/玻璃膠相容性試驗結果與討論



　�。�1） 丁基膠/硅酮膠相容性



　　國內某品牌丁基膠、國外某品牌丁基膠及華亞130型丁基膠分別與國內某品牌硅酮膠、國外某品牌硅酮膠及華亞Ⅱ型硅酮中空玻璃密封膠做交叉相容性試驗，硅酮膠厚度均設計為3mm，試件經室溫30天放置及90℃/168h熱處理，分別檢測丁基膠的溶解及硅酮膠的溶脹狀況，試驗結果見表（四）。



　　可見，所采用的國內外丁基膠和國內外硅酮膠在室溫30天放置及90℃/168h熱處理后，均未出現丁基膠溶解及硅酮膠的溶脹現象，說明所采用的丁基膠和硅酮膠是完全相容的。

　　
    表（四）丁基膠/硅酮膠的相容性比較













    國內某品牌硅酮膠





    國外某品牌硅酮膠





    華亞Ⅱ型硅酮膠






    國內某品牌丁基膠


    室溫30天及90℃/168h均未出現

      丁基膠溶解或硅酮膠溶脹現象。






    國外某品牌丁基膠






    華亞130型丁基膠





　　（2）丁基膠/玻璃膠的相容性



　　丁基膠分別采用國內某品牌丁基膠、國外某品牌丁基膠及華亞130型丁基膠，硅酮膠厚度設計為0mm，即不施涂硅酮膠，而是在丁基膠上直接施涂市售的含礦物油的玻璃膠3mm，檢測室溫放置玻璃膠與丁基膠的相容性。試驗結果見表（五）。




    表（五）丁基膠 /玻璃膠相容性比較










    國內某品

      牌丁基膠


    國外某品

      牌丁基膠


    華亞130

      型丁基膠






    市售含礦物油的玻璃膠


    2h已出現丁基膠溶解現象


    2h已出現丁基膠溶解現象


    2h已出現丁基膠溶解現象







　　可見，采用含礦物油的玻璃膠與國、內外丁基膠直接相接觸，在極短的時間內（小于2h）均出現了丁基膠溶解現象。



　　（3） 丁基膠/硅酮膠/玻璃膠的相容性



　�、� 玻璃膠厚度對丁基膠/硅酮膠/玻璃膠相容性的影響

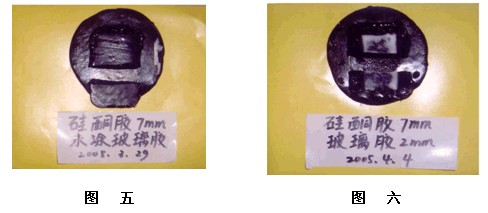

　　在此丁基膠/硅酮膠/玻璃膠相容性中，丁基膠采用華亞130型丁基中空玻璃密封膠，厚度均為6mm；硅酮膠采用華亞Ⅱ型中空玻璃密封膠，厚度為7mm；玻璃膠采用市售的含礦物油的玻璃膠，厚度設計為0mm、1mm、2mm和5mm，試件室溫放置，每間隔適當小時后，從硅酮中空玻璃密封膠邊部慢慢地與丁基膠分離，觀察分離部位丁基膠的溶解情況，指觸有無明顯物質粘黑手上，同時觀察硅酮膠有無異常。試驗結果見表（六）及圖（五～七）。




    表（六）玻璃膠厚度對丁基膠/硅酮膠/玻璃膠相容性的影響










    0mm


    1mm


    2mm


    5mm









    7mm


    對丁基膠的影響


    240小時丁基膠與硅酮膠完全分離，且分離界面光滑無異�，F象


    240小時出現少量拉絲但不粘手黑


    73．5小時出現丁基膠溶解


    49小時出現丁基膠溶解






    對硅酮膠的影響


    硅酮膠無冒油現象


    硅酮膠均不同程度地出現冒油現象







　　從表（六）可見，硅酮膠厚度一定時，隨著涂敷的玻璃膠厚度增加，相應地玻璃膠內的礦物油總量增加，因而有更多的礦物油通過硅酮膠進入丁基膠而使丁基膠溶解，因此丁基膠出現溶解現象的時間減短，亦即丁基膠越快出現溶解。同時，與玻璃膠接觸的硅酮膠都不同程度地有冒油現象，即硅酮膠被玻璃膠內的礦物油溶脹了。當硅酮膠上不涂敷玻璃膠時，則丁基膠與硅酮膠均未出現異�，F象





    　　② 硅酮膠厚度對丁基膠/硅酮膠/玻璃膠相容性的影響



　　在此丁基膠/硅酮膠/玻璃膠相容性中，丁基膠采用華亞130型丁基中空玻璃密封膠，厚度均為6mm；硅酮膠采用華亞Ⅱ型中空玻璃密封膠，厚度分別設計為0mm、3mm、4mm、5mm、6mm 和7mm；玻璃膠采用市售的含礦物油的玻璃膠，厚度為1mm，試件室溫放置，每間隔適當小時后，從硅酮中空玻璃密封膠邊部慢慢地與丁基膠分離，觀察分離部位丁基膠的溶解情況，指觸有無明顯物質粘黑手上，同時觀察硅酮膠有無異�，F象。試驗結果見表（七）。




    表（七）硅酮膠厚度對丁基膠/硅酮膠/玻璃膠相容性的影響










    0mm


    3mm


    4mm


    5mm


    6mm


    7mm






    1mm


    對丁基膠的影響


    2小時已出現丁基膠溶解


    18小時出現丁基膠溶解


    24小時出現丁基膠溶解


    41.5小時出現丁基膠溶解


    73.5小時出現丁基膠溶解


    240小時出現少量拉絲但不粘手黑






    對硅酮膠的影響


    /


    硅酮膠均不同程度地出現冒油現象





　　當玻璃膠厚度一定時，亦即玻璃膠內所含的礦物油總量一定時，隨著硅酮膠厚度相應地增加，由于玻璃膠內的礦物油通過硅酮膠擴散進入丁基膠的路線增長，所需要的時間因而要長，故丁基膠出現溶解的時間相應地延遲。這種現象也可以從表（七）看出。但隨著硅酮膠的厚度增加到一定程度，使得玻璃膠內的礦物油到達硅酮膠與玻璃膠的界面時，其含量不足于使丁基膠產生明顯的溶解，隨著時間的推移是否會對中空玻璃產生致命的影響還難于定論。無一例外地所有硅酮膠均出現冒油現象，即硅酮膠被玻璃膠內的礦物油溶脹了。



　　從上述的案例和所做的試驗結果分析，中空玻璃裝框使用含礦物油的玻璃膠與中空玻璃外道硅酮密封膠接觸，中空玻璃內、外道密封膠遲早會出現問題，從而影響了中空玻璃的質量。。因此說，含礦物油的玻璃膠不能用于丁基/硅酮中空玻璃的裝框，這類有害的礦物油更不能混入中空玻璃膠中，用于加工中空玻璃。



    【了解更多詳情訪問】
    · 企業專區: hymfj.vip.alwindoor.com
    【馬上采購該企業產品】
    · 網上商城: hymfj.51mqw.com
    上一頁12下一頁
    門窗幕墻第一手資訊! 上中國幕墻網 news.alwindoor.com 手機訪問地址 3g.alwindoor.com
    上一篇：建筑密封膠應用的設計、選材、施工
    下一篇：丁基/硅酮膠雙道密封是中空玻璃的“金婚搭檔”        		【回到頂部】
































            相關新聞：






  1. ·淺析：膠粘劑在建筑工業中應用四方面的優點
  2. ·選購指南：六方面快速識別玻璃膠粘劑的質量
  3. ·泰諾風李百能：節能門窗是行業發展的必然方向
  4. ·杭州之江公司召開2012年創新工作管理會議
  5. ·南海易樂順利通過粵港關鍵領域重點突破項目驗
  6. ·鋁合金門窗設備廠家分析鋁門窗的隔熱性能指數
  7. ·走進杭州之江有機硅化工有限公司特別報道　
  8. ·熱烈祝賀江陰海達橡塑股份有限公司成功上市
  9. ·走進江陰海達橡塑股份有限公司　　　　　　
  10. ·《中空玻璃用彈性密封膠》國標審查會召開
    		11.









































    版權聲明:

      本網站所有文章版權，歸中國門窗＆配套材料網和作者所共有，未經允許請勿轉載。


    轉載要求:

      轉載的圖片或者文件，鏈接請不要盜鏈到本站，且不準打上各自站點的水印，亦不能抹去本站水印。


    隱私條款:

      除非特別聲明，否則文章所體現的任何觀點并不代表中國門窗＆配套材料網。

      本站轉載或引用文章若涉及版權問題請與我們聯系，我們立即將其刪除！



























































                    >>更多







































主站蜘蛛池模板：
色老汉亚洲av影院天天精品|
亚洲精品美女自拍偷拍|
亚洲无线码一区在线观看|
少妇又爽又刺激在线直播|
色老头亚洲成人免费影院|
人妻丰满少妇一二三区
|
久久亚洲精彩无码天堂|
欧美高h视频|
久久伊人精品只有这里有|
攀枝花市|
国产午夜精品美女裸身视频69
|
美女高潮流白浆视频在线观看|
久久成人黄色免费网站|
最新国产精品精品视频|
国产一区亚洲欧美成人|
在线免费av一区二区|
中出高潮了中文字幕|
国产精品美女黄色av|
久久婷婷是五月综合色狠狠|
日本熟妇高潮爽视频在线观看|
高清专区一区二区中文字幕|
少妇极品熟妇人妻专区视频|
国产一级黄色av影片|
国产成人无精品久久久|
国产白浆精品一区二区三区|
天堂一区二区三区av|
免费观看久久精品日本视频|
国产精品久久国产三级|
一区二区亚洲 av免费|
商水县|
久久av一区二区三区下|
国产午夜人成视频在线观看|
亚洲国产一区二区三区视频在线
|
凭祥市|
兰溪市|
青青草视频在线网站观看|
灵川县|
定日县|
国产成人精品亚洲日本在|
国产日韩亚洲一区二区|
文化|
