提要: 2008年5月12日汶川8.0級大地震中建筑物遭受巨大損失，震害調查表明：玻璃
固定窗破損與
主體結構破壞具有明顯的相關性。
玻璃幕墻則基本完好，目前尚未發現幕墻受到震害的事例。
關鍵詞: 玻璃窗、幕墻、震害調查、
抗震設計
一、概 述
1.1 固定窗和幕墻
固定窗和幕墻都是由
面板和
支承結構組成的維護結構系統。不同的是：固定窗通常是鑲嵌在柱子或墻體
平面內，在地震時必然與主體結構有相同的側向位移；而幕墻的構造則使得幕墻與主體結構之間可以有微小的相對位移，或者使得幕墻本身具有較大的
變形能力，可以忍受地震時主體結構所發生的側向位移。
因此，在歷次大地震中玻璃窗的破壞都比較普遍，安裝在墻體嚴重
開裂、破損或
框架明顯側傾建筑中的固定窗往往窗框扭曲、玻璃破碎、飛散；而在相同狀態建筑中的幕墻則震害很少，常常完好無損。
1976年唐山大地震的殘存建筑中玻璃窗大多破損，多數只留下空的洞口。而1995年日本阪神大地震和1999年臺灣集集大地震均有大量的玻璃窗震害的報告；雖然大阪、神戶和臺中、臺南等城市有不少帶有幕墻的建筑，但卻沒有見到關于震后尚存建筑中幕墻的震害報道。
這次四川汶川8.0級大地震中，汶川、北川、德陽、綿陽等經歷了強震的城市，玻璃窗和玻璃幕墻的
抗震性能表現出和歷次大地震相同的規律性。
1.2側向位移大小的估計
我們不可能實際量測到玻璃窗和玻璃幕墻在地震中的平面內側移量。但是，通過觀測玻璃窗和幕墻所在平面的結構損壞情況，是可以估計它們?cè)诘卣饡r(shí)所經歷過的最大水平位移值。
磚墻的破壞狀況是最適用的衡量尺度。不僅因?yàn)榇u墻應用最普遍，而且磚墻的破壞程度與其經受的水平位移有較好的對應性。多年來，進行過大量
砌體結構的性能試驗研究，對無筋磚砌體來說，其基本規律表現為：
水平位移角小于 1/800 磚墻完好無損；
1/800~1/500 輕微
裂縫；
1/500~1/300 嚴重開裂；
1/300~1/150 嚴重破壞、掉磚、局部倒塌；
大于 1/150 倒塌。
二、固定窗在地震中的工作性能
在不同的尚存建筑物中，地震震害程度各不相同，相應地玻璃窗的表現也是各不相同的：
2.1 主體結構無震害的建筑物
主體結構完好，承重磚墻或填充磚墻沒有產生可見的震害時，可以認為其水平側移不大于1/800。這時玻璃窗一般不會有破損。
都江堰市的四川農大教學樓完好,相應其玻璃窗也是完好的。青川的
地震烈度較高，中醫醫院病房樓中的病人要從窗口吊下自救，但磚墻無損，可判斷受地震影響不大，玻璃窗還是完好的(圖1)。
汶川雖然是震中，但少量保存完好的建筑相應其窗也完好。
圖1 青川中醫醫院玻璃窗完好

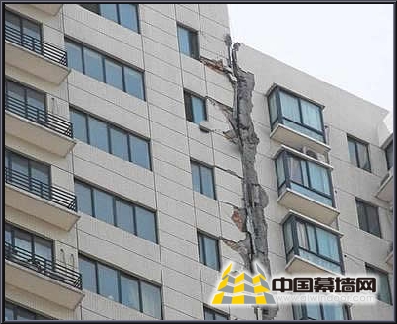

圖2 西安市高層建筑輕微受損
