反思汶川地震對門窗幕墻的影響——龍文志

玻璃幕墻地震作用變形縫

　　4.2幕墻門窗宜控制平面內兩個方向變形，設制平面內兩個方向的變形設計指標，盡量減少罕遇地震作用下，因框架變形太大，導致玻璃飛散和框架脫落。如下所示

框架變形太大，玻璃窗飛散，窗框迫不得己脫落

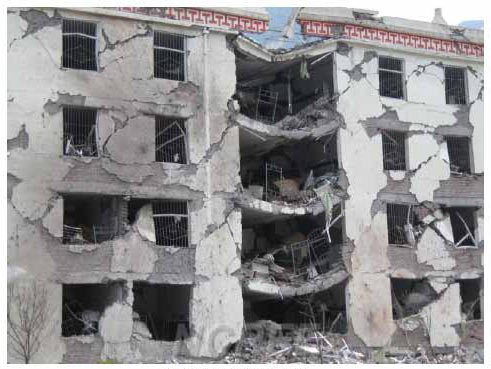

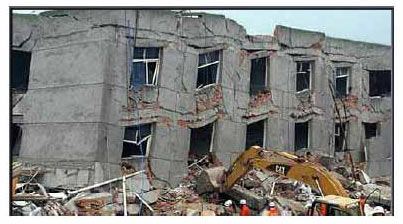

　　窗間墻體破壞，如果沒有構造柱及圈梁，估計垮塌了。由于構造柱及圈梁的作用，盡管震后此建筑也已是危房，但房中的人保命沒問題。窗框脫落也是迫不得己。窗間墻體破壞，推拉窗脫落

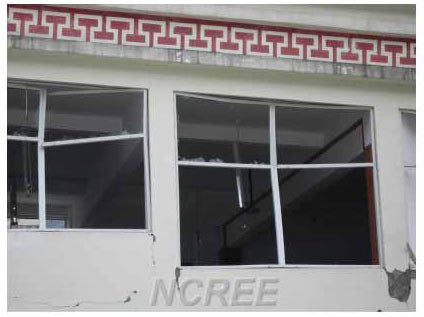

窗框變形，玻璃擠破

汶川漩口中學窗框變形、脫落

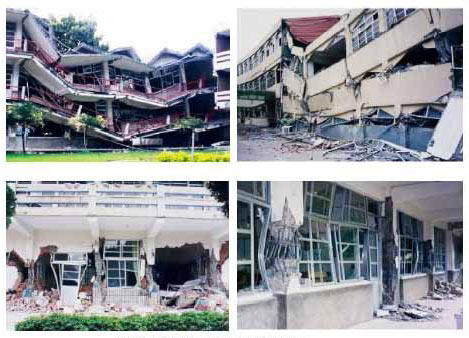

臺灣921地震中一些房屋窗框嚴重變形

　　地震波可以分解為六個振動分量：兩個水平分量，一個豎向分量和三個轉動分量。幕墻面板與支承深柱雙向變位的效應關系如下圖示意：建議修訂目前平面內變形單向控制，增改成雙向控制，減少玻璃飛散，防止框架脫落。
