超高層玻璃幕墻的實驗研究

動態荷載檢測

3．4超高層玻璃幕墻的水密性能測試

　　(1)根據ASTM E331-00測試，試件在1.0kPa壓力差持續作用15分鐘過程中不出現滲漏；

　　(2)根據GB/T15227-2007進行波動加壓法測試。試件在2.33kPa壓力差持續作用30分鐘過程中不出現滲漏；

　　(3)根據AAMA5011-05測試，試件在等效于1.OkPa靜態壓力差的動態風壓持續作用15分鐘過程中不出現滲漏。

　　(4)靜態測試時，噴淋系統以4L/(m平方米/min)的速度對整個幕墻試件均勻地淋水，加壓至水密性能指標值，波動壓力作用時間為30分鐘或幕墻產生嚴重滲漏為止。以水密性能指標值為壓力差平均值，波幅為壓力平均值的1/4；動態測試時，以3.4L/(m平方米/min)淋水量對整個樣本均勻嘖淋，直至檢測完畢。施加由螺旋槳提供的動態風壓，如圖2，該動態風壓對幕墻主要構件所產生的平均變形應等效于10kPa自勺靜態風壓

　　所產生的平均變形，維持時間15分鐘，如發現水滲漏點加以記錄。

　　(5)試驗測試結果：整個幕墻試件在上述靜態和動態測試中，均未出現滲漏現象。

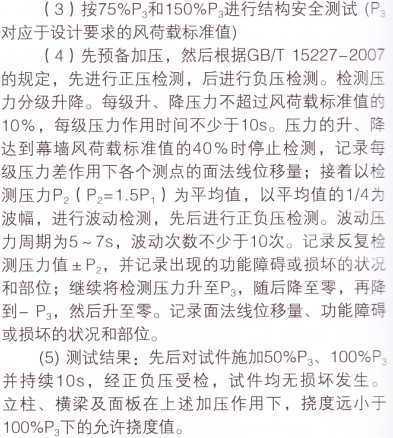

3．5超高層玻璃幕墻的抗風壓性能測試

　　(1)按GB/T15227-2007測試，試件不出現損壞且滿足撓度要求；

　　(2)按ASTM E330-02測試，試件不出現損壞且滿足撓度要求；

3．6超高層玻璃幕墻的水平及豎向變形性能測試

　　(1)按AAMA5011_00測試，左右水平（×軸）方向位移量達到95mm；前后水平(Y軸)方向位移量達到9.3mm，豎向(Z軸)方向位移量達豇100mm。

　　(2)采用強迫位移發生系統,模擬地震對建筑主體結構的豎向(Z軸)、左右(×軸)、前后(Y軸)水平作用，推動幕墻試件中部(下起第二層)鋼橫梁(相當于建筑主體結構之樓板梁，用于試件安裝)，垂直于安裝試件用鋼橫梁沿上下、左右和前后移動，分別來回往復三次(0-―△-0-△-O為―次)。

　　(3)在檢測過程中和檢測完成后，試件應滿足以下要求：

　　A、錨具、框架、玻璃或板材無破壞或嚴重的永久變形。

　　B、沿玻璃或板材邊結構硅膠無粘結或粘結失效。

　　C、不允許出現玻璃膠條松脫，以及耐候密封條失效的現象。

　　(4)試驗結果表明：試件在三維運動下，未發生損壞，功能正常。

3．7超高層玻璃幕墻的平面內變形性能測試

　　(1)按GB/T18250-2000測試，試件左右水平(×軸)方向位移量達到17.9mm，采用強迫位移發生系統，模擬地震對建筑主體結構的左右(×軸)水平作用，推動幕墻試件中部(下起第二層)鋼橫梁(相當于建筑主體結構之樓板梁，用于試件安裝)，平行于安裝試件用鋼橫梁沿水平方向左右移動，來回往復三次(0-―△一0一△一0為一次)
　　(2)試驗表明：試件均無損壞發生，不出現危及人身安全的破損。

3．8超高層玻璃幕墻的耐撞擊性能測試

　　(1)對于室內側,撞擊物體降落高度H=2000mm，撞擊能量E=900N.m；對于室外側，降落高
度H=1800mm，撞擊能量E=800N.m，室內外分別屬于屬于國標第2和3等級。　　(2)在耐撞擊性能檢測完成后，幕墻試件應滿足以下情況：

　　A、幕墻應能吸收撞擊能量，保持原有性能；

　　B、撞擊力消失后，幕墻應能恢復'，不應發生永久變形；

　　C、撞擊力不應導致幕墻零部件脫落，
　　D、幕墻面板應能達到其產品標準規定的耐撞擊性能。

　　(3)試驗結果表明：試件均未發生損壞。

4.結論

　　通過中美雙重標準共19項嚴酷試驗檢測，驗證了廣州西塔單元式幕墻能夠滿足超高層建筑的諸多特殊要求，其各項物理性能和施工工藝均達到了設計要求。

上一頁12下一頁
