3、嚴寒地區,見下表:
嚴寒地區B區(5000≤ HDD18(5500)(哈爾濱、雞西、佳木斯、齊齊哈爾等）
嚴寒地區C區(3800≤ HDD18(5000)(呼和浩特、長春、沈陽、本溪、通化等)
這個地區對建筑外窗傳熱系數的要求為:1.8-2.2
W/(㎡·k），我們在部分地區采用五腔體的型材結構，AD70平開系列、MD70平開系列。
其中：AD70平開系列窗框架部分自身的傳熱系數≤1.5W/(㎡·K)；
MD70平開系列窗框架部分自身的傳熱系數≤1.4W/(㎡·K)。

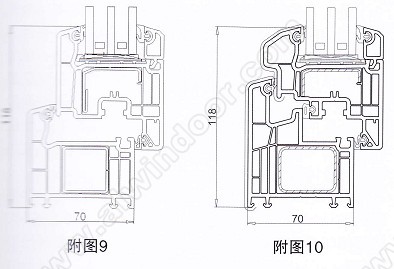

在該地區中空玻璃的選用除二玻中空玻璃(一面配LOW-E）外，還大力推薦使用三玻二中空的玻璃，應注意中空玻璃中間空氣層的厚度應≥9mm,并注意間隔條的材質和邊部密封技術,見附圖9、附圖
五 關于塑料門窗如何提高自身性能,滿足建筑節能需求
如何根據不同氣候區、不同性能要求,設計、加工、安裝一樘功能齊全、性能優越的塑料門窗,我們從以下幾個主要方面進行一下科學、務實的論斷和分析：
1、要生產一樘合格的塑料窗,首先要從原材料抓起，而在多種原料中,作為塑料門窗主要原材料的PVC-U型材是一個首先要抓的對象,這是由于第一:塑料門窗的成套技術按照不同的系列、設計和組裝的方案全部來自型材廠。第二：從整窗的性能指標和外觀的指標來看，很多同型材本身的設計和內在的質量有很大的關聯。所以PVC-U型材的質量除了應該符合和滿足自身的產品標準GB/T8814-2004和JG/T176-2005的要求外,還應該達到終端產品(塑料門窗)的標準要求,如下列標準:
·JG/T140-2005未增塑聚氯乙烯(PVC-∪ )塑料窗
·JG/T180-2005未增塑聚氯乙烯(PVC-∪ )塑料門
注:為適應市場的要求,這二項標準已重新編制,并升為國家標準,已通過審查,并報批,不久將公布、實施。
以上這一系列的標準都對型材和門窗從產品的壁厚、低溫沖擊強度、人工老化時間、焊角的破壞力等方面提出了具體的要求。這對今后一段時間塑料門窗的產品質量監控和新產品的開發都會起到一定的指導和應用的作用。
2.為了規范和凈化塑料門窗的市場,使整個行業健康發展和穩步地提高,建設部于今年6月14日以建設部第659號公告的形式,發布了建設事業“十一五”推廣應用和限制禁止使用的技術公告(第一批)。在推廣應用部分的建筑外圍護結構的建筑門窗節能技術的分類中,重點推廣應用中空玻璃的塑料平開窗,重點性能指標如下:
A、采用人工老化時間≥6000小時(s類)多腔體PVC-U型材.
B、采用中空玻璃(二玻或三玻).
C、采用三元乙丙的密封膠條.
D、氣密性:≤ 1.5m3/(m.h)
.E、水密性:250Pa.
F、隔聲:≥ 30dB,G、抗風壓: ≥2500Pa,
H、傳熱系數:≤ 2.8W/(m2· K)
.l、 采用增強型鋼保證強度.——主型材可視面壁厚小于2.2mm的推拉塑料窗;——主型材可視面壁厚小于2.5mm的平開塑料窗;——主型材可視面壁厚小于2.5mm的推拉塑料門;——主型材可視面壁厚小于2.8mm的平開塑料門通過這些標準和規范,特別是部分強制性的要求,重新對PVC-U型材提出了新的要求。
1)首先提到的是型材的多腔體結構,這是一個直接與型材自身傳熱系數相關的問題,同時也是為什么塑料門窗同其他材質的門窗,特別是金屬門窗對比,保溫和隔聲性能優良的關鍵所在,而且這個問題在門窗行業內也一直是大家在爭論和論證的。要說明這個問題,我們需要理論的支撐,同時也需要實踐的驗證數據。首先看一下丨SO10077國際標準的相關章節(附表D),對三腔體的PVC型材(目前國內用量最大)的傳熱系數為2.OW/(㎡· K),而且標明是加裝襯鋼以后的數據。在德國很多企業也很重視這個指標,德國VEKA AG在設計每一個新的產品系列時,都會通過精確的計算取得相關數據,并且將型材樣品送到歐洲最權威的檢測機構IFT進行這個數據的復驗,
并取得了相關的檢驗報告,所以說德國維卡所有的型材產品都會附有該系列的框架部分的傳熱系數的驗證報告。為了在國內重新證實這些數據的準確性,維卡(上海)公司在行業內率先將不同系列的型材樣品，送到中國建筑科學研究院/建筑幕墻和門窗研究中心進行相關數據的檢驗(該設備是2008年新引進的),得到了國內權威檢測機構的數據和報告。雖然在JGJ/T151-20o8的規范內有些不同的數據表述,但我們認為通過以上這些認真的工作,堅信下面表格的數據應該是有科學依據的,完全可以用于門窗熱工性能的計算。
(注)①這些數據VEKA AG已有全套的檢測報告；
�、谶@些型材內都沒有加裝增強型鋼2)再談一下型材壁厚問題,長期以來由于惡劣的市場競爭,大批小斷面、小壁厚的型材產品充斥市場產生一些不良的后果,從而引發了一些對塑料門窗產品的負面評價。雖然通過產品標準對這方面進行了一些要求和約束,但是效果不佳,本次通過建設部659號公告的強制要求,取得了一定的效果,一些大的房產商開始重視這個問題,并在招投標的文件中對這些指標提出了具體要求。它不是只牽扯到一個材料成本的問題,而且對于塑料門窗的型材強度、焊接角的破壞力等物理指標都起著重要的作用,所以在行業近期報批的三項新標準:
對于這個數據上重新進行了重點要求,將型材分為窗用型材和門用型材。
雖然這些標準己報批,還沒有公布和實施,考慮到塑料門窗的市場整體印象和在行業內的表率作用，維卡的型材產品在進入21世紀后就開始參照這一標準的原則進行設計和生產。近年來部分新的產品更是超過了這一原則,如AD60、AD70、MD70這些窗用型材可視面的壁厚一直都參照≥2,8mm。雖然在成本核算時會吃虧,但考慮到塑料門窗的今后發展和形象樹立還是值得一做的。
3)近年來門窗彩色化的需求也越來越大,根據我們的統計白色型材的用量在逐年降低,從2009年的市場情況來看,維卡彩色型材在市場的占有率已接近50%,并從過去單一的彩色覆膜的產品,發展到彩色共擠、彩色噴涂、彩色鋁扣板等多種材質和加工方法的產品，供市場進行選擇。其中采用彩色PMMA與PVC復合共擠而成的型材產品,越來越受到市場的青睞其主要的特點:
a)在戶外使用,具有優良的耐候性,避免了型材表面老化產生；
b)較高的表面硬度,提高了型材表面的光澤;
c)良好的相溶性,保證了二種材料復合后的強度；
d)較好的沖擊性能和抗沖保留值,保證了型材表面的強度；
e)穩定的耐腐蝕性能,提高了型材的使用壽命；
f）色彩的變換簡單，使型材產品更加光艷和靚麗。
從2000年以來，由于彩色里把門窗的興起，個性化審美觀點的興起，消費者對彩色門窗的認知程度會逐漸提高，而塑料門窗的彩色化也將成為一個必然的趨勢，所以說維卡產品在這些技術方面的儲備,必將引領塑料節能門窗在保持其特有的性能優勢外,在門窗彩色化的道路上，將開拓一個新的領域曾并能提供出不同檔次的彩色型材產品供直接用戶選擇。
