框架幕墻分析

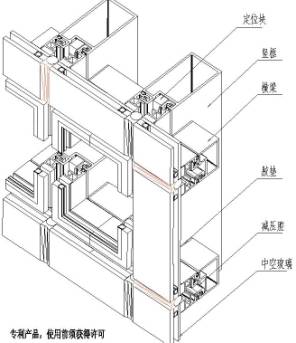

圖4 產品結構圖

　　掛接結構的很多優點是壓板結構無法比及，怎樣能充分利用掛接的優點，讓其缺點轉變成優點，很多設計師在努力開發這樣的產品。階梯掛接幕墻實現了這一點,它繼承了掛接幕墻的所有優點，突破了常規的平面勾接方式，不但減少了寬大的斷面，而且可以突破傳統壓板結構的極限斷面60mm寬度，做到55mm寬斷面，充分利用了不需要預留壓板操作空間的優勢。在分析大量國內外結構資料和設計經驗基礎上研制成功這套階梯掛接結構，并獲得國家專利。
　　經過工程的應用反饋，以及實驗的檢測，結構優勢已經明顯體現出來，受到很多業內人士關注。（圖4、圖5、圖6）
　　簡捷通透的框架，贏得良好的視覺效果（55系列結構）。
　　橫框活芯連接，配有緊固措施，保證伸縮的同時杜絕橫梁的扭曲�，F場掛板塊實現全無釘結構，采用專用的彈卡限位塊限位，板塊與框架之間膠條緩沖，緩沖膠條接口交圈，無斷點。內外雙道膠條密封。略做改裝可以做成開敞、半隱框、明框等結構。

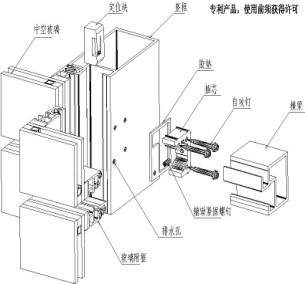

圖5 裝配示意圖

圖6 彈卡限位塊的定位原理圖三、階梯掛接幕墻的優勢和前景

　　1．斷面簡潔，55寬的斷面能夠營造明快纖細的視覺效果，杜絕傳統掛接酣大的桿件結構。
　　2．框架料的勾接部位等都參與材料受力計算，有效充分利用了材料，節省制作成本，相同工況的受力桿件做的可以比傳統壓板結構更節省。
　　3．優秀的板塊連接性能，繼承了傳統掛接結構的所有的優點。安裝快捷，連接可靠，并且能有效減少玻璃畸形映像。
　　4．全無釘現場板塊施工方式，提高準確性的同時大大的提高現場安裝速度。
　　階梯掛接幕墻在某些情況下也許是替代傳統框架結構的一個候選產品，他具有傳統結構所沒有的優點，同時在材料上可以做的比傳統結構更省、更小�！就辍�
