瓦楞復合鋁板在幕墻工程中的應用

　　3 瓦楞復合鋁板的應用要點
　　瓦楞復合鋁板幕墻制作安裝前的關鍵點
　　瓦楞復合鋁板幕墻的多用于建筑外裝飾和外墻圍護型,即建筑物在本身已有墻體或在其外面安裝的瓦楞復合鋁板幕墻,除了自身對建筑物的裝飾作用外還對建筑物起到外圍護的作用。這樣的幕墻本身要求有較好的抗風壓、水密封性、密性能和耐候密封系統。

　　瓦楞復合鋁板幕墻在制作安裝前應對施工圖進行核對,并應對建筑物進行復測,按實測結果對原設計進行調整后方可加工組裝。加工所采用的設各、機具應能達到加工精度要求,其量具應定期進行計量檢定。

　　板型控制:瓦楞復合鋁板幕墻的分割要注意板材涂層方向一致性,加工時還應考慮其抗風變形能力。幕墻板主要承受風載,其抗風載變形能力依賴于板的厚度、長寬比、支點間距和支承條件等。如果瓦楞復合鋁板幕墻立面的分割太大,其板厚尺寸與長寬兩個方向的尺寸相比小得多,使板面在風荷作用下易產生撓度變形,影響幕墻整體效果。若設計不當,還會在板面上留下塑性變形。

　　瓦楞復合鋁板的加工
　　瓦楞復合鋁板可用一般機具進行裁切、鉆孔、修邊、彎折。

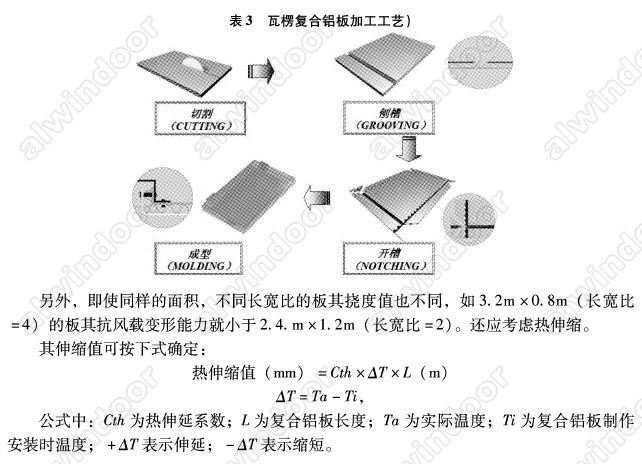

　　瓦楞復合鋁板的制作與其支撐固定方式有關。通常沿四周距邊緣一定寬度溝槽、切角,再折成槽形板,四周通過鋁角碼與框架連接固定。溝槽的槽型通常有半圓型、90°U型135°U型等幾種型式。U型槽可獲得最小彎曲半徑。在彎曲時,板材將被拉長,因此原始板材加工長度要比成品的計算長度短一些。這個拉長的長度變化,與鋁的輥軋方向的橫向或平行向有關,應適當考慮彎曲條件進行試驗。對于弧形板,瓦楞復合鋁板有良好的加工性能,可在壓力制動機直接彎曲,或者將底板撕掉利用瓦楞芯板的特性進行自由彎曲。

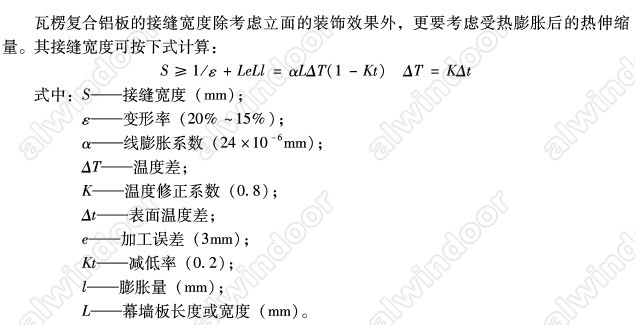

　　通常的接縫寬度在12-22mm范圍。接縫必須用耐候膠予以密封,防止氣體滲透和雨水滲漏。密封耐候膠注膠時應注意:充分清潔板間縫隙,保證粘結面清潔,并加以干燥;為調整縫的深度,避免三邊沾膠,縫內充填聚氯乙烯發泡材料;注膠后應將膠縫表面抹平,去掉多余的膠;瓦楞復合鋁板幕墻安裝后,從上到下逐層將鋁板表面的保護膠紙撕掉,同時應注意保護鋁板,不要碰傷、劃傷,最后完成整個幕墻工程的施工。

　　4 工程應用實例

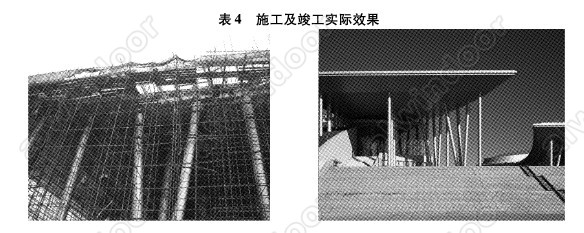

　　內蒙古博物館項目是內蒙古自治區成立60周年大慶獻禮項目,三大文化重點工程之一。該工程建筑面積5.2萬平方米,投資約5.3億元,采用框架結構。外裝飾采用大理石、鋁單板、瓦楞復合鋁板幕墻和隱框玻璃幕墻。其中鋼結構飄棚為瓦楞復合鋁板幕墻,面積1.27萬平方米,其功能為建筑外裝飾和外圍護。

　　幕墻吊頂板及維護板采用6mm厚瓦楞復合鋁板,板材分塊面積大體為1.2m×1.7m,折邊寬笏mm,9O°U型槽。將幕墻面板固定在框架龍骨上的鋁角碼沿鋁板周邊布置,間距35Omm,龍骨每根長度根采用6M規格,并采用間隔的鉸接和剛接構造,幕墻分格縫寬20mm,內填泡沫圓棒,外嵌耐候膠,并做出弧形凹向膠面。整個瓦楞復合鋁板幕墻工程在制作和安裝過程中嚴格按國家標準規范要求施工,并且堅持上道工序不合格不得進行下道工序施工的質量控制原則,使工程質量得到保證,內蒙古博物館工程已經被評為zO09年國家魯班獎工程,飄棚瓦楞鋁板幕墻工程作為本工程裝飾部分的首個評定項目完全達到了質量要求,達到了我們預期目的。

　　5 結論
　　瓦楞復合鋁板幕墻和其它鋁板幕墻一樣,是在實際應用中不斷發展和完善的。中國建筑造型藝術的革命促使中國幕墻技術迅猛發展起來,越來越多的建筑物采用這種技術也將使用它更加完美。由于對此技術尚未深人了解,誤認為他的造價昂貴而不敢采用,而事實并非如此。一般來說,建筑外立面要求越復雜的建筑物采用瓦楞鋁板復合幕墻技術的機會越大,建筑外立面設計復雜建筑物就會因?yàn)榇竺娣e使用瓦楞復合鋁板幕墻技術從而使得施工速度大幅度提高,這種提高了施工速度所得的收益比采用鋁單板幕墻技術所減少的成本支出很多,同時其高度的結構性能、優良的宜加工性及色澤的一致性有優于鋁單板,大幅減少的每平方自重所節省的鋁材更是讓鋁單板望塵莫及。通過內蒙古博物館工程的應用,合理的密封結構體系,完美的節點,錯落有至的效果,較高的面板強度,適當?shù)慕?jīng)濟性,對一些有獨特建筑立面設計的建筑物有其推廣價值。
