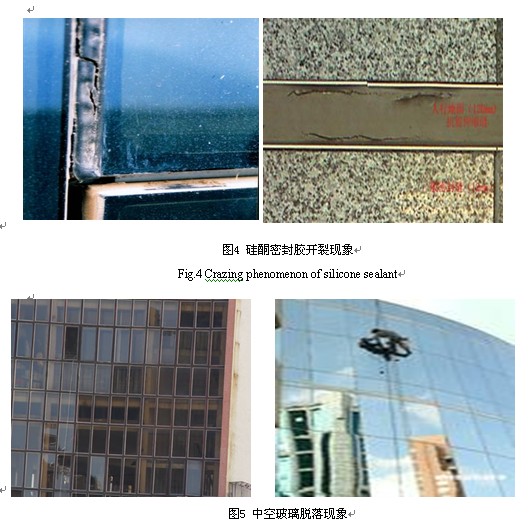

<
為了進(jìn)一步了解摻白油硅酮密封膠的
龜裂、變脆的原因，在此特地對(duì)某工程中所用的摻白油硅酮密封膠相隔一年后兩個(gè)樣的TG曲線(xiàn)進(jìn)行對(duì)比：

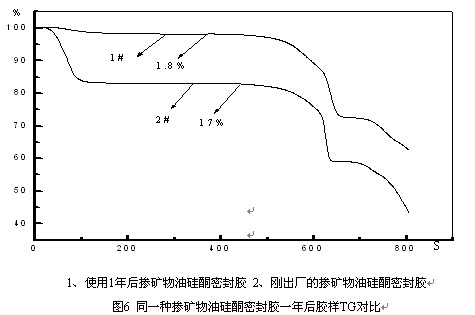

同一種摻白油硅酮密封膠使用一年后膠樣的TG曲線(xiàn)如圖6所示：
圖6是某廠(chǎng)家的白油硅酮密封膠，1#曲線(xiàn)為使用1年后摻礦物油硅酮密封膠，2#曲線(xiàn)為未使用的摻礦物油硅酮密封膠，在圖中的第一個(gè)失重平臺(tái)可以清晰的看出在室外使用1年后的硅酮密封膠失重了1.8%，而未使用的在此溫度下失重達(dá)到了17%。第二個(gè)平臺(tái)為
有機(jī)硅的含量，它們的有機(jī)硅含量都為25%左右，作為同一種密封膠其有機(jī)物含量相差了15%，這是因?yàn)榈V物油作為
增塑劑，極易揮發(fā)，當(dāng)在室外使用時(shí)白油會(huì)隨著時(shí)間的推移而慢慢地?fù)]發(fā)出來(lái)，從而造成了1#TG曲線(xiàn)失重率降低，在此情況下這種膠會(huì)
收縮、
脆化、失去
硅酮膠原有的柔性、表面出現(xiàn)龜裂并最終造成硅酮密封膠脫粘，使中空玻璃密封失效。
針對(duì)中空玻璃脫落問(wèn)題，主要從四個(gè)方面考察：
（1）接口設(shè)計(jì)是否合理；
（2）所用硅酮結(jié)構(gòu)膠本身的質(zhì)量問(wèn)題；
（3）硅酮密封膠的粘接性能；
（4）工程質(zhì)量問(wèn)題；
（1）和（4）是建筑商需要解決的問(wèn)題，而針對(duì)（2）和（3）的問(wèn)題，筆者通過(guò)對(duì)含有不同礦物油量的硅酮密封膠在加速老化的條件下對(duì)其粘接性能及力學(xué)性能進(jìn)行了測(cè)定，通過(guò)實(shí)驗(yàn)數(shù)據(jù)可以證明硅酮膠本身的質(zhì)量以及其粘接性也是導(dǎo)致中空玻璃的脫落的二個(gè)因素。

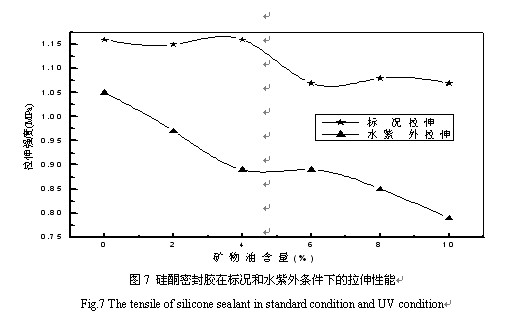

硅酮密封膠在標(biāo)況和水紫外條件下的拉伸性能如圖7所示：
從圖7中可以看出，幾種密封膠在標(biāo)況下的力學(xué)性能差距不大，隨著礦物油含量的增加其拉伸性能稍微減小，且玻璃與
鋁片之間屬于內(nèi)聚破壞。而經(jīng)過(guò)水紫外照射的條件下其
拉伸強(qiáng)度與標(biāo)況下的拉伸強(qiáng)度相比有很大的下降，隨著礦物油含量的增加，拉伸強(qiáng)度下降很快，當(dāng)?shù)V物油含量是10%時(shí)其水紫外拉伸強(qiáng)度下降為0.79MPa,且玻璃脫粘5%以上，已經(jīng)不能滿(mǎn)足標(biāo)準(zhǔn)的要求。這也說(shuō)明了摻礦物油的硅酮密封膠最初的性能是可以滿(mǎn)足標(biāo)準(zhǔn)要求的，但經(jīng)過(guò)室外的紫外線(xiàn)照射及雨雪天氣的侵蝕其性能會(huì)隨著時(shí)間的推移而急劇下降，最明顯的是粘接和拉伸強(qiáng)度下降，這直接會(huì)導(dǎo)致中空玻璃脫落。
2.3 對(duì)建筑物的外觀(guān)污染問(wèn)題
如果石材密封膠中摻加了礦物油，在使用后會(huì)對(duì)石材產(chǎn)生污染，這是因?yàn)楣柰芊饽z中含有的礦物油隨著時(shí)間的推移慢慢的滲入石材的毛細(xì)孔中，從而在石材接縫的兩邊形成污染帶，而一旦出現(xiàn)石材污染現(xiàn)象，就只能更換石材。所以建筑商在選擇硅酮密封膠的時(shí)候，一定要慎之又慎，不能使用摻礦物油的硅酮密封膠。
3 結(jié)論
（1）隨著硅酮密封膠的礦物油（白油）量的增加，其力學(xué)性能、膠的柔
韌性、粘接性能與沒(méi)加礦物油的對(duì)比都有不同程度的下降。當(dāng)經(jīng)過(guò)水紫外、高溫老化后其各項(xiàng)性能變化更大，其性能遠(yuǎn)遠(yuǎn)低于沒(méi)加礦物油的硅酮密封膠。
（2）列舉了一些摻礦物油硅酮密封膠在使用中對(duì)工程產(chǎn)生的一些弊端，進(jìn)一步說(shuō)明了它的的危害性。
（3）由于國(guó)標(biāo)中規(guī)定的標(biāo)準(zhǔn)太過(guò)寬泛，使摻礦物油的硅酮密封膠仍能達(dá)到標(biāo)準(zhǔn)要求，這樣的密封膠大量流入市場(chǎng)后，對(duì)工程的質(zhì)量造成極大的危害，針對(duì)這種現(xiàn)象，建議應(yīng)盡快對(duì)相關(guān)標(biāo)準(zhǔn)進(jìn)行修改，進(jìn)而規(guī)范硅酮密封膠的市場(chǎng)，保證工程的質(zhì)量。
4 參考文獻(xiàn)
[1] 張曉敏，李宏偉，周文亮. 幕墻行業(yè)密封膠相關(guān)問(wèn)題及原因分析.工程質(zhì)量2008.No.2
[2] 鐘志紅,趙康,武慶民.再論礦物油影響中空玻璃質(zhì)量的危害性及預(yù)防方法.
建筑玻璃與工業(yè)玻璃2006.No.6
[3] 馬啟元. 正確選材拒絕白油膠維護(hù)幕墻結(jié)構(gòu)粘結(jié)密封耐久性. 建筑接縫密封與
防水
[4] 馬玉權(quán). 玻璃幕墻的應(yīng)用及其發(fā)展.建筑工程
[5] 牛曉. 密封膠中的礦物油對(duì)中空玻璃的影響. 《玻璃》 2008,(1)
上一頁(yè)12下一頁(yè)
| 此文由 中國(guó)幕墻網(wǎng) www.voipdoor.net 收集整理,未經(jīng)許可不得轉(zhuǎn)載! |
| 我要評(píng)論 (已有*人參與評(píng)論) |
上一篇：中空玻璃霧化的原因分析
| 【回到頂部】 |
