2．水氣密封耐久性試驗
每種試樣取2塊進行水氣密封老化試驗，試驗分為兩個階段。第1階段：56個循環，每12h為一個溫度循環，溫度從－18℃±2℃～53℃±1℃，升降溫速率為14℃±2℃/h，試驗箱溫度大于23℃時濕度應≥95％；第2階段：溫度在58℃±1℃、相對濕度大于95%的環境溫度保持7周。試驗后，按新國標的方法測定
干燥劑最終水分含量Tf。
取2塊試樣按新國標的方法進行干燥劑初始水分含量Ti測試，取其平均值為干燥劑初始水分含量。
取1塊試樣按新國標的方法進行標準水分含量Tc的測定。
水分滲透指數按公式 計算2塊試樣的I值和2塊試樣I值的平均值Iav。
3．氣體密封耐久性試驗
對3塊充氣中空玻璃試樣進行初始氣體含量測試，在進行密封處理后，放入老化試驗箱進行兩個階段的老化試驗。第1階段：28個循環，每12h為一個溫度循環，溫度從－18℃±2℃～53℃±1℃，升降溫速率為14℃±2℃/h，試驗箱溫度大于23℃時濕度應≥95％；2）第2階段：溫度在58℃±1℃、相對濕度大于95%的環境溫度保持4周。老化試驗后再對試樣進行氣體含量檢測。
4．水氣滲透率試驗
將制作好的2mm厚的膠片裝入透濕杯中，在溫度23℃±2℃、相對濕度90%的環境中，測量24小時穩定透過的水氣量。
四、試驗結果

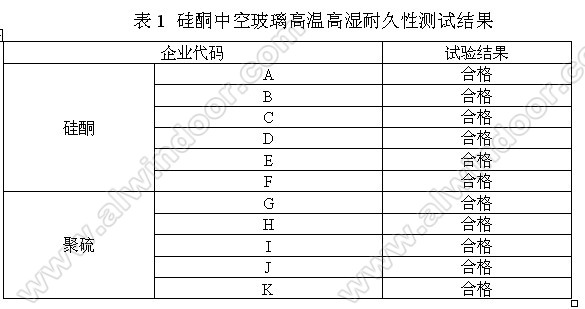

1．高溫高濕耐久性
上一頁123下一頁
