玻璃幕墻平推窗滑撐的設計與應用探討

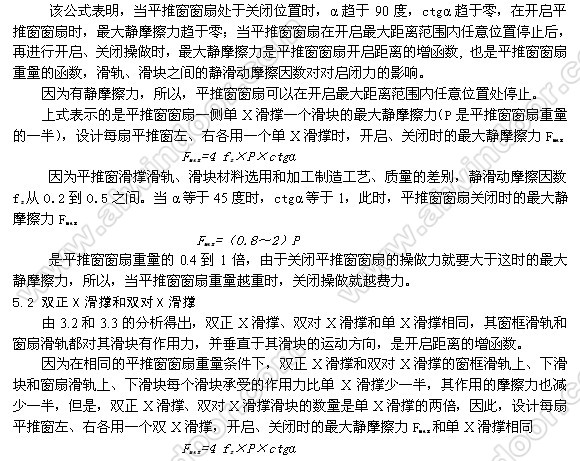

　　但是，在滑撐的零部件的材料、規格、加工制造相同的條件下，雙正X滑撐和雙對X滑撐承重性能要高于單X滑撐一倍，建議在安裝結構允許的條件下，應優先選用雙X滑撐。

　　6　小結
　　 平推窗滑撐設計中，應注意鉸接銷軸、支撐桿、拉桿、滑軌、滑塊的結構尺寸設計與材料選用的關系；與承重、開啟距離的設計和啟閉力之間的理論關系；滑軌、滑塊之間的摩擦系數對啟閉力的影響。

上述分析是在每對滑撐平行安裝在平推窗左右兩側，是理想的安裝情況。實際工程中，平推窗滑撐的安裝是，左、右滑撐相互有3~8度的空間異面直線夾角，且支撐桿、拉桿又不垂直地面，當窗扇較大時，上、下安裝的滑撐又是空間異面直線，因此，多數平推窗安裝后，整窗系統即有很大內力，開啟、關閉費力。而且，很多平推窗滑撐的設計，窗扇滑軌和窗框滑軌就不能合并在一切，支撐桿、拉桿與水平面就不是90度，只能達到83度至85度，安裝后就有較大的初始內力。在工程設計平推窗較寬、較高、較重時，開啟、關閉操作很難做到兩側滑撐同步打開或合并，又產生了相應的系統內的阻力，進一步增加了整窗的操作力。

　　參考資料
　　[1] GB 50017《鋼結構設計規范》
　　[2]《工程力學》北京科技大學、東北大學編 高等教育出版社
　　[3]《材料力學》郭應征編 中國電力出版社 2010年7月

上一頁12345下一頁

專家介紹

　杜萬明

鋁門窗幕墻委員會專家組

工作單位：廣東堅朗五金制品股份有限公司

技術職稱：高級工程師

專業：電動遮陽系統

專長：電動遮陽系統
