采光頂越來越多的運用到現代建筑中，尤其是用在商場、 會展等大型
公共建筑中。
支承體系是
玻璃采光頂的重要組成部分，其不但承受自身和玻璃的質量，而且外
荷載也通過玻璃最終傳遞給
支承結構。玻璃采光頂支承體系主要分為以下3中類型[ 1 ] ：
剛性支承體系，如
剛架、
桁架及網殼等；柔性支承體系，如索桿體系、 單層索網體系、 雙層索網體系等；半剛性支承體系，如
張弦梁等。
張弦梁結構是由上弦剛性梁（桁架）、
撐桿以及下弦柔性索組成的自平衡體系[ 2 ] ，其合理的將各種
構件特性（抗拉、 抗壓、 抗壓彎）組合在一起，充分發揮了各自的
材料力學性能，因而整個體系具有許多良好的受力性能，在中小跨度中，
結構構件可以做得比較纖細，能更好的滿足玻璃采光頂?shù)慕ㄖ蟆?BR>
1 工程概況
珠海十字
門商務中心喜來登酒店玻璃采光頂位于主樓與裙房之間
中庭位置，結構采用單層空間網格+張 弦梁
鋼結構體系，結構網格采用水平和斜交形式，每個網格形狀為平行四邊形，水平網格間距為1.5m，每隔三個網格間距設置一個支撐點，整個結構外形為網狀盒子形狀。由于屋面跨度比較大，而且建筑要求
桿件截面盡量小，因此屋面部分結構采用張弦梁，每隔4.5m設置一榀張弦梁，總共15榀，張弦梁結構跨度約從12.9m~ 29.6m 變化，矢高約從1.35m ~ 2.55m 變化，結構頂
標高最高約23.500m高，屋面最大投影尺寸約為29.6mx 90.14m ( 最長位置尺寸) ，
平面呈葉片形狀。采光頂整體結構

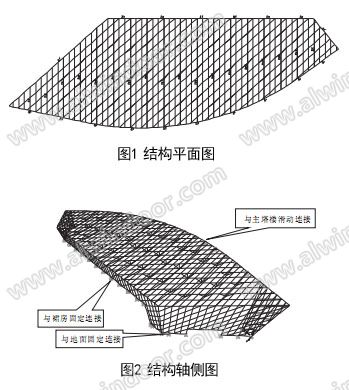

支座連接形式分為兩種：一部分采用固接，與裙房屋面和地面連接；另一部分柱與主塔樓連接，采用滑動支座連接，僅傳遞豎向荷載，不傳遞水平力。由于建筑使用功能要求，在結構的東側開了一個很大的門洞，結構平面及三維軸側圖如下圖1和圖2 ：
2 荷載取值及工況組合
2.1荷 載取值：
�。�1）附加恒載：
2屋面及立面玻璃自重：1.0KN/m2 ，
天花吊頂：21.0KN/m2，局部吊掛：2KN/點 （共28個點）；
�。�2）
活荷載：0.5kN/m2（不上人屋面）；
（3）
風荷載：

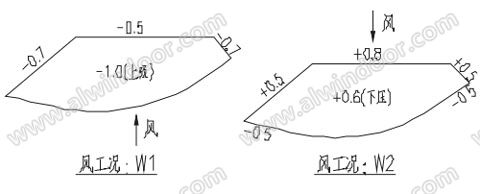

基本風壓：W0=0.85kN/m2（50年一遇），體型系數按規范[3]取值如下：
（4 ）
地震作用：
抗震設防類別為丙類，
抗震設防烈度：7度，
設計基本地震加速度值為0.10g ，特征周期為0.4s ，設計地震分組為第一組，場地類別為Ⅱ類場地，阻尼比為0.02。
2 . 2工況組合：
（1）驗算
強度及穩定時按
承載能力極限狀態組合：
1、1.2恒 載+1.4活 載；
2、1.35恒 載+1.4 x 0.7活載；
3、1.2恒 載+1.4活載+1.4x0.6風荷載；
4、1.0恒 載+1.4風荷載；
5、1.2（恒載+0.5活載）+1.3x水平地震；
6、1.2（恒載+0.5活載）+11.3x豎向地震；
