1 工程概況
上海環球金融中心位于上海市浦東陸家嘴金融貿易區內銀城南路，與著名的金茂大廈相距僅40m，主體樓高492m，101層。上海環球金融中心是以辦公為主，集商貿、賓館、觀光、會議等設施于一體的綜合型大廈。在100層、距地面472m處設計了長度約為55m的觀光天閣，此外在94層還設計了面積為700m2,室內凈高8m的觀光大廳。以上海的都市全景為背景，觀光天閣和觀光大廳將成為世界新的觀光景點。地塊面積30000m ，建筑占地面積14400m ，總建筑面積381600m：。工程總造價65億，幕墻造價4億元。建成后在“樓頂高度”、“人可到達高度”這兩項指標上都是目前世界第一高樓(見圖1)。

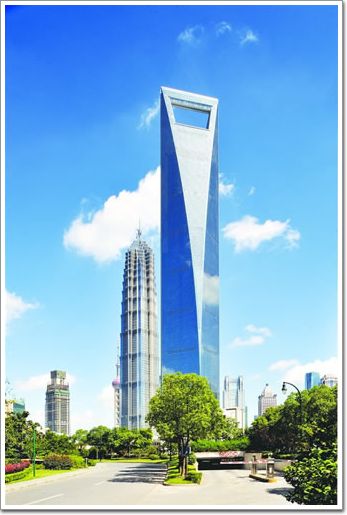

圖1 塔身幕墻實景
上海環球金融中心塔樓外墻裝飾采用單元式
玻璃幕墻，玻璃形式采用夾膠
中空或中空Low—E玻璃，滿足安全、美觀、節能需要。幕墻表面安裝有水平
鋁合金分格條，滿足獨立
防雷及裝飾需要。
單元式玻璃幕墻總計約120000m ，約100000塊
單元板。2006年4月16日，上海環球金融中心玻璃幕墻第一塊單元板成功安裝。2008年5月中旬全部安裝完畢。
2 單元板簡介
單元板與樓層等高，一塊單元板即為一個受力單元。安裝時將單元板掛在
樓板邊緣的
鋁合金牛腿上，單元板鋁合金懸掛件以下部分位于安裝樓層，以上部分位于上一樓層。標準層的單元板尺寸為4 20m×2．40m×0．25m．重量約650kg；
設備層(29層、53層和77層)的加長單元板尺寸為6．30m×2．40m×0．25m，重量約1000kg。單元板外側下部為藍灰色雙層中空可視玻璃，上部為單片不可視玻璃；在單元板中間和下端安裝鋁合金分格條(并噴綠色油漆)；里側為
擠壓成型的
鋁型材框料，里側上部為雙層
鍍鋅鐵皮．中間夾100mm厚
隔熱保溫棉。單元板后有4個鋁合金懸掛件(懸掛件距單元板上端為682．5mm)，和樓板邊緣的鋁合金牛腿(250mm×300mm)相連接，并在左右相連兩個單元板懸掛件之間設置防雷導線(見圖2)。
