本篇介紹的是2012年度建筑門窗配套件推薦產品中與內平開下懸五金系統相關的內容：被推薦內平開下懸五金系統的產品名稱、規格、適用范圍、結構特點、性能特點、安裝要求、檢測結果等。
共包括1個廠家的1套內平開下懸五金系統。適用于內平開下懸鋁合金窗及滿足其安裝尺寸、性能的所有門窗。
其中產品的名稱、規格、適用范圍、結構特點、性能特點、安裝調整要求由該產品生產企業提供。所抽檢的產品，是企業申報、通過建筑門窗配套件委員會組織與生產企業不相關的人員，進行抽樣、封樣的產品，在背對背的情況下委托國家技術監督管理部門認可的、在行業中有影響的檢測單位進行檢測后，并對檢測結果出具了檢測報告。
1.4適用范圍
適用于帶歐式傳動槽的鋁合金內開窗上。
1.5系統特點
在五金系統的作用下，可實現先內平開后下懸。多點鎖緊，鎖釘采用偏心設計，使窗戶可根據需要調節鎖緊度。下部合頁和上拉桿均為調節結構，通過適量的調節使窗戶達到最佳的使用狀態。采用保險開關可防止錯誤操作。
1.6性能特點
產品結構簡單，安裝方便，所有五金件除執手需開孔外，其它部件均無需開孔，可直接插入歐標槽中。窗戶在內傾倒時，可得到適量的空氣，又可節省空間及防盜功能，窗戶在內平開時，可得到大量的新鮮空氣和方便清洗窗戶。窗扇最大可承重90Kg。在平開——鎖緊——下懸——鎖緊共15000個操作循環（共60000次），后無松脫、扭曲，可正常使用。
1.7安裝使用說明
（1）組件安裝前先在窗扇型材上加工執手安裝孔，并加工好歐槽鋁桿及安裝孔（φ6mm，其中心距型材邊緣10mm）。
（2）按順序將組件組合推入槽內。
�。�3）將執手轉動90°置于平開位置，拔叉安插在執手連接塊內，擰緊螺絲。
�。�4）將爬升墊塊置入槽內適當位置。
�。�5）將上部合頁，下部合頁框邊扇邊分別裝在窗框和窗扇上，用螺絲緊固。
（6）分別將內傾調節鎖座和槽口鎖塊安裝在窗框的適當位置。
（7）窗框與窗扇槽口平面之間的距離應保證在11.5~12mm之間。
1.8調整和潤滑說明

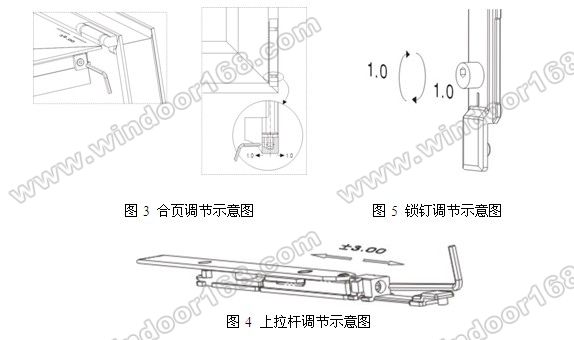

（1）合頁安裝簡單，可以調節高低水平（±2mm），左右調節（±1mm）。如圖3：
（2）上拉桿可以調節窗扇頂部左右水平（±3mm）。如圖4：
�。�3）鎖釘為偏心設計，可調節窗鎖緊度（±1mm）。如圖5：
�。�4）潤滑：轉角器需加46號機油潤滑。
1.9 委員會組織的實際檢測結果
測試樣品：承重量90kg，鎖點數量3個，窗扇外圍尺寸：1300mm（寬）×1200mm（高）。
力學性能測試結果：
上部合頁承受靜態荷載2450N，下部合頁承受靜態荷載5100N，試件未斷裂。啟閉力：平開狀態下開啟力6N，下懸狀態下開啟力116N；反復啟閉1.5萬個循環后，樣品未損壞，仍保持操作功能正常,執手的轉動力65N，框、扇間距變化值0.52mm，窗扇在平開位置關閉時，推入框內的最大作用力30 N；90°平開啟閉性能試驗10000個循環后，樣品未損壞，保持操作功能正常，窗扇在平開位置推入框內的最大作用力為34N；鎖點、鎖座承受1800N力后無損壞；懸端吊重性能測試后，窗扇未脫落，合頁仍連在邊梃上；開啟撞擊性能測試后，窗扇未脫落，合頁仍連在邊梃上。

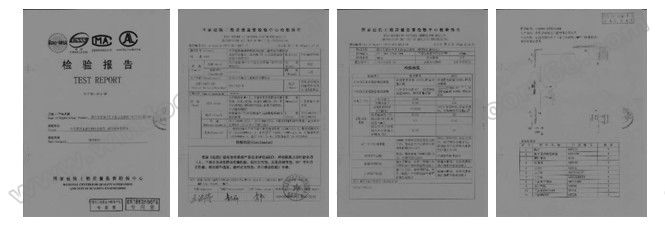

附建筑門窗配套件委員會抽樣，委托有關檢測機構對該產品檢測的報告。
