5 拉索預張拉
拉索的預張拉：索
結構玻璃幕墻所使用的不銹鋼拉索的工作狀態始終處于拉緊狀態，為保證不銹鋼拉
索具備穩定的工作性能，幕墻中使用的每根拉索在下料
切割前一定要進行預張拉處理，預張拉消除不銹鋼拉索內的非
彈性變形因素，使其在工作狀態中應力與應變關系符合虎克定律，呈線性關系，始終在
彈性狀態下工作。不銹鋼拉索進行預拉張處理的拉力取拉索破段力的50%（采用φ22不銹鋼拉索，破段
強度為304.80kN），經三次反復拉張，歷時1.5-2.0小時，每次30-40分鐘。每次拉張時間達到后緩慢卸載，卸載速度不得大于10kN/min。
鋼拉：一般采用不銹
鋼絞線。（6×7+1WS，或6×19+1WS）。GB9944－88《
不銹鋼絲繩》對其技術要求作了規定。
表1 不銹鋼絲繩強度標準值
|
鋼絲繩結構 |
鋼絲繩公稱直徑 |
整繩破折拉力fpTK不少于（N） |
|
6×7+1WS |
3.0 |
6370 |
|
3.5 |
7644 |
|
4.0 |
9506 |
|
5.0 |
14700 |
|
6.0 |
18620 |
|
6×19+1WS |
2.5 |
4410 |
|
3.0 |
6370 |
|
4.5 |
12250 |
|
5.0 |
16600 |
|
6.0 |
23520 |
|
8.0 |
40050 |
|
9.0 |
46060 |
|
10.0 |
54880 |
|
12.0 |
73500 |
6 施加預應力
在節點定位時應考慮到鋼索的長度是隨著拉應力的增長而伸長，不論是在一端施加預應力還是在兩端同時施加預應力都要按索的彈性模量E和索的金屬有效面積A計算出伸長量來保證節點的準確度，減少調整量。張拉設備的拉力傳感器和索內應力測定儀在使用前應進行標定，保證測出應力指標的可靠性。
6.1張拉的具體過程如下:

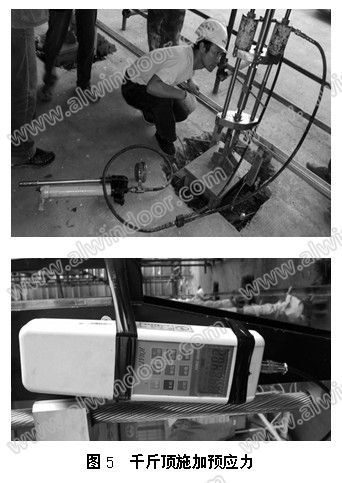

1.采用帶拉力傳感器的液壓千斤頂進行第一級張拉，第一級拉到預應力的25%，順序是從中部向兩端逐條張拉，達到張拉值后測量單索支撐結構的變形情況。
2.待所有豎向單索第一級張拉完畢后進行第二級張拉，第二級張拉達到預應力的50%，達到張拉值后測量單索支撐結構的變形情況及采用索內力測力儀測拉索的內力。
3.待所有豎向單索第二級張拉完畢后進行第三級張拉，第三級張拉達到預應力值的75%，順序與第一次張拉一致。達到張拉值后測量單索支撐結構的變形情況及采用索內力測力儀測拉索的內力，然后持續24小時后再進行第二次測量，對達不到預應力值的拉索進行補償和調整。
4.待所有豎向單索第三級張拉完畢后進行第四級張拉，第四級張拉達到預應力值的100%，達到張拉值后測量單索支撐結構的變形情況及采用索內力測力儀測拉索的內力。然后持續72小時后再進行第二次測量，對達不到預應力值的拉索進行補償和調整，使每根拉索的預應力值滿足設計要求。每階段預應力張拉值的誤差控制在±5%。
6.2 在對索進行張拉施加預應力的過程中必須注意以下幾個方面：
1. 施工時預應力值的確定要按施工過程中的氣溫變化調整預應力，要按合攏溫度與預應力值對照表最終確定每一級張拉預應力值。確保索內應力在溫度變化過程中的均衡狀態和安全性。
2. 用扭矩扳手人工張拉很難使單索達到預張力值，實際施工時采用千斤頂機械張拉法。整個張拉過程中需要對鋼索逐步張拉和調整，并對整個張拉過程保持監測，保證拉索成型并且不超過拉索的承載力。
7 結束語
單向拉索結構由單向拉索承載全部外載荷，因此幕墻系統中拉索出現軸向變形會造成整個幕墻系統的扭曲甚至是板塊破裂，為避免拉索的形變被帶到幕墻系統中，需預先張拉拉索，安裝時施加預應力來消除不銹鋼拉索內的非彈性變形因素。
參考文獻
[1]單層索網結構幕墻的工程應用 王德勤 陳啟明
[2]天城大廈幕墻工程施工設計 王德勤 陳啟明 聶曉影
[3]拉索式點連接全玻璃幕墻 張芹
