鄭州煤礦機械集團金屬復合板幕墻工程的設計與施工

　　【中國幕墻網】1.工程概況
　　鄭州煤礦機械集團股份有限公司高端液壓支架配套項目（電液控系統）研發中心大樓是鄭煤機高端液壓支架生產基地的配套項目。整個項目占地137.85畝，建設電液控系統生產基地和鄭煤機研發中心及配套設施52000㎡，總投資45500萬元，年產電液控系統6000套。

　　鄭州煤礦機械集團股份有限公司作為我國機械工業500強企業。近年來，在技術革新、管理創新、設備更新等方面實現了根本性變革，企業整體面貌發生了翻天覆地的變化。

　　研發中心在這一變革中，起著舉足輕重的領軍作用，所以在整個研發中心的幕墻設計過程中，以將其打造成公司全區的標志性建筑為目標，立求通過幕墻來刻畫研發中心在企業翻天覆地的變化過程中所起的重要作用。其設計風格遵循現代建筑的原則和手法，注重造型，完全塑立獨有的特色和個性，本工程造型簡潔明朗，統一大氣，以金屬復合板為外裝飾板，運用全隱框玻璃幕墻和無氟聚氨脂夾芯板幕墻兩種不同材料之間的有效結合，使整個建筑起到了畫龍點睛的作用。使人無論從哪個角度進入，都能給人以美的視覺享受。

　　二層外墻上獨特的金屬復合板幕墻系統，使人聯想到濃厚企業文化的建筑細節。同時在保證墻面厚重感的前提下，巧妙地解決建筑采光與遮陽的問題。

　　2  設計與施工
　　2.1  材料選擇：

　　因本工程金屬板的使用面積較大，考慮到環保節能效果及裝飾效果，經過與鋁板對比分析后，確定復合保溫板裝飾效果較好，鋁板的保溫性能較差且強度不如金屬復合保溫板高，所以選擇有較高性價比的金屬復合保溫板。

　　2.2  金屬復合板的特點
　　本工程采用50mm厚復合金屬外墻板。該板內外表面基材為Z-275鍍鋅鋼板，外表面為無方向性壓花表面，亦可平板或條紋板；內表面為無方向性壓花表面，寬條效果；中間層為94%封閉氣室聚氨酯改性異氰酸酯泡沫保溫層。

　　1. 將鋼材的強度和耐用性與固體聚氨酯保溫泡沫芯材很好的結合在一起，每塊板材均可單件設計，最終完成保溫性能高超、品質卓越的完整外裝，安裝快捷，經濟實惠。與其他同類產品相比，無需制作配套的壓型配件，可立即投入安裝，節約了費用。

　　2. 墻板體系的耐侯密封安裝性能卓越，沒有濕式密封留下的不雅痕跡。板材和接縫處同時制作完成，形成絕佳的干式密封安裝，與其他濕式密封體系相比具有無可比擬的優越性。

　　3. 等壓雨屏原理設計的水平接縫，配合隱蔽的密封膠，可提供最佳的抗風雨能力；可水平或垂直方向安裝，多種板型可供選擇；隱蔽的卡件、緊固螺釘和密封膠，以及干式嵌縫膠條，令建筑物外立面整潔大方、連續美觀；工廠發泡成型的保溫內芯使板材內部沒有空隙，可防止水蒸氣凝結和發霉。表面和襯里間的隔熱處理可使熱學性能指標U值最大化；

　　4. 具有高強度，允許大跨度設計，從而降低對支撐的要求；重量輕，僅13.2kg/m2，易于搬運和安裝，減輕主體結構承重；

　　5. 表面處理方式：不銹鋼表面、條紋表面、光面、壓花表面等多種飾面可選。本工程擬選用深啡色壓花表面50mm厚板材。

　　6. 泡沫內芯為不燃物質，不含氟氯化碳等有害物，綠色環保。

　　2.3  金屬復合板與支撐結構的節點設計

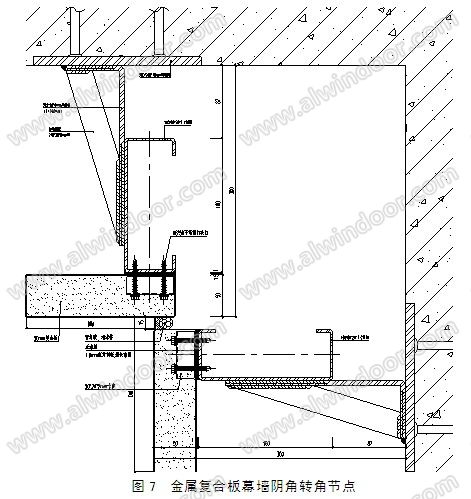

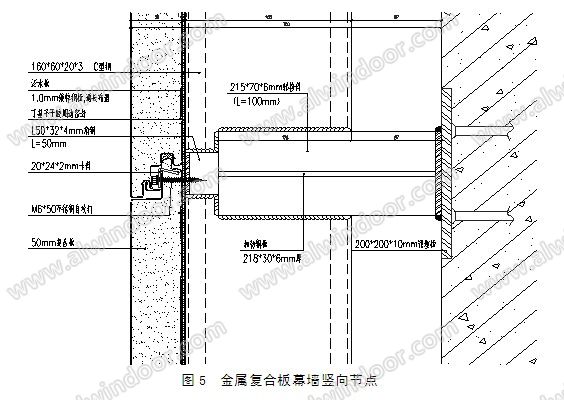

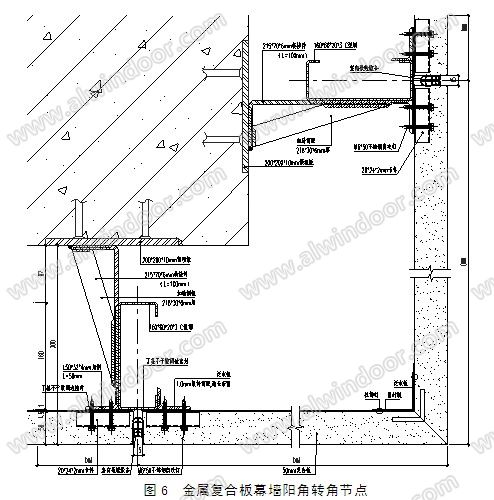

　　本項目的主體支撐結構是鋼筋混凝土結構。我們采用了C型鋼作為金屬復合板幕墻面支撐的龍骨架，用轉接件與C型鋼相連，構成龍骨框架結構，板塊較大位置采用加筋板處理。根據本工程的現場實際情況對金屬復合板的結構進行了系統的優化，既保證了幕墻的整體性能，又滿足了金屬復合板的安裝需求，具體的節點設計如下圖所示。
