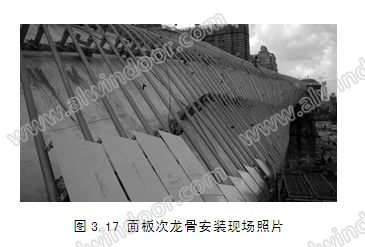

次龍骨的安裝主要是要確定其三維空間點位，我們首先從面板分格線三維模型中向內偏移140mm得到次龍骨中心線三維模型，同時次龍骨加工圖也是從此模型中提出。從次龍骨中心線三維模型中我們提取每根次龍骨的左中右三個控制點的三維X/Y/Z坐標值，此坐標是相對于模型中（0，0，0）點的坐標，再轉化為相對于基準控制點的坐標值，而基準控制點的坐標值由總包給出。把每根次龍骨的左中右三個控制點相對于基準控制點的坐標值輸入激光全站儀，全站儀配合菱鏡即可確定其現場的空間點位，由此點位確定次龍骨到主龍骨的連接件的長度。主次龍骨通過可調角度的連接件及螺栓連接，與次龍骨端連接的抱弧件打2顆
自攻螺釘定位，防止圓管次龍骨滑脫。（如圖3.17）
3.8 面板安裝
面板次龍骨安裝就位后，其局部地方相對于理論三維模型還有一定誤差，在安裝面板時就要消除此誤差。面板通過三維可調的連接碼件與次龍骨上的抱弧件螺釘連接。

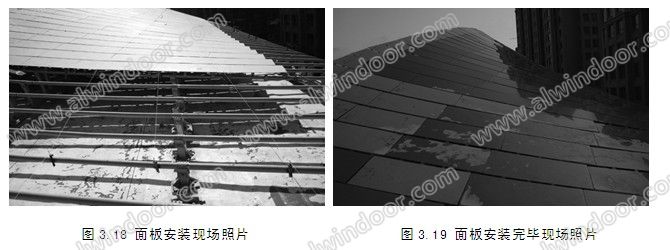

確定好基準軸線和基準點。再用全站儀通過立體放線，放出各個控制安裝點。通過各個控制點，定出不銹鋼蜂窩板安裝基準線。為保證不受其它因素影響，放完線后，用水平儀檢測、調準。所有測量數據必須經過復核，若超過允許誤差，應查找原因及時糾正。若在誤差范圍內，則確認。依據編號圖的位置，進行不銹鋼蜂窩板的安裝。（如圖3.18～3.19）
4 玻璃幕墻安裝

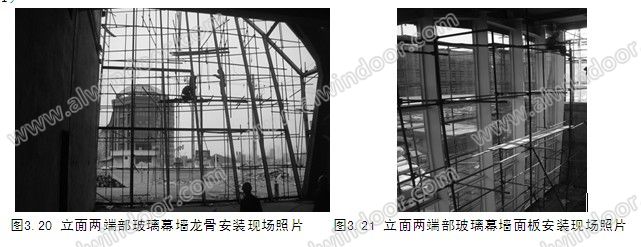

該系統采用鍍鋅組合T型鋼立柱及組合T型鋼橫梁作為支承體系，組合鋼立柱及鋼橫梁的加工是該系統的重點所在，采用工廠內加工來確保組合鋼件的精度；施工方面我司將采用搭設雙排扣件式腳手架的方式進行，該系統鋼立柱較長將采用汽車吊進行吊裝。立面兩端部的玻璃幕墻跨度比較大，為保證整個龍骨的平整度及整體穩定性，T型鋼立柱采用上部吊掛的連接形式，下部連接角碼采用長孔以保證T型鋼立柱豎向自由伸縮。（如圖3.20～3.21）
結束語
本工程現已接近竣工階段，其建筑造型復雜程度及加工安裝難度在幕墻界可謂屈指可數。竣工后必將成為哈爾濱市一個獨具魅力的建筑奇觀和旅游景點。在茫茫白雪之中，點點陽光照耀之下，它晶瑩剔透的面孔和冰清玉潔的身姿栗然浮現于人們的眼前，游人必將沉醉其中而流連忘返，感嘆如此多嬌的北國風光。【完】
