本文重點分析了以上案例所采用的高效透明建筑
窗膜性能指標，產品特點，使用條件。介紹了與其他產品的競爭優勢，在
投標中勝出的基本要素。給出了降低直接
太陽輻射60%，降低建筑
熱負荷50%的良好成果。
1.引言
復旦大學上海視覺藝術學院是復旦大學與上海文廣集團、文新聯合報業集團等董事單位合作創辦的綜合性新型藝術類本科院校。復旦大學上海視覺藝術學院的
標志性建筑圖文信息中心大樓于2006年落成，該大樓總建筑面積26400平方米，為四層建筑，主要功能空間為展示、交流、會議和圖書館。。大樓的正面采用了通透玻璃設計，從遠處看去像極了一只翻著雙眼皮的“大眼睛”，這個世界上最大的“眼睛”不僅外表華麗，其“眼睛”的大面積

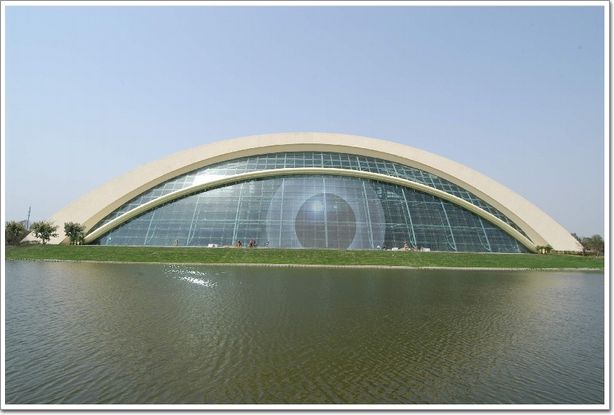

玻璃幕墻設計也給室內帶來充足的陽光和通透感。復旦大學上海視覺藝術學院展示中心展示大廳玻璃幕墻由兩部分組成（見圖1），
復旦大學上海視覺藝術學院
眼臉以下為點支玻璃幕墻，采用12+1.52
PVB+10
鋼化夾膠玻璃(無色清玻)；眼臉以上為
框架支承玻璃幕墻，采用6+0.76PVB+6+9A+6 鋼化
夾膠中空玻璃(無色清玻)。朝南的2000平方米的夾膠高透玻璃被設計成通透美麗的“眼球”，這個美麗的眼球在給我們帶來充足陽光時卻也使大量的熱量進入了室內，尤其到了夏天，酷暑難耐。期間，相關部
門尋找了很多方案來了尋求
隔熱和節能的解決方案。幾年來一直組織力量尋求最佳解決方案。加設
外遮陽，懸掛
遮陽簾或
百葉窗都一一被否決。因為這些方案都極大的影響了現有建筑的設計風格，隔熱效率也很不理想。也曾找過幾家窗膜公司試貼。但都由于
透光度不足，隔熱效果不佳而沒能實施。
在建設部下達的國家標準,"
GB10589-2005: 公共
建筑節能設計標準" 對玻璃性能設定清楚的方向和要求，以提高能效的要求下，在來訪客人的不斷反映下，領導層對工程部下達了限期解決的明確指示。2010年一開始，上海視覺藝術學院就成立了專案組，設立了改造目標。開展了
招標，
評標，確定方案、供應商、施工隊伍等一系列必備的準備工作。在對產品進行了全面的對比、分析，參觀了各供應商展示廳，典型用戶及相關工廠基礎上，確定了目前國際上最高效的IQue73FG和IQue58AG高效建筑窗膜。
2.圖文信息中心大樓節能改造項目概述
本案是針對圖文信息中心大樓南面外幕墻。這是一個具有大面積透明玻璃設計現代的前庭建筑。基本建筑設計理念是自然
采光，明亮，透明內外一體與周圍環境自然和諧。大廳玻璃幕墻采用22mm厚單層鋼化
夾膠玻璃，2050平方米。本工程幕墻輪廓為雙
曲面，曲面形狀由建筑效果圖確定。由于強烈陽光直射大廳，室內人員及過往客人都抱怨灼熱陽光酷熱難耐。盡管加大空調風量，也抵不住太陽輻照的熱度。因此，此次改造的首要目的是降低進入大廳的太陽
熱輻射強度。其次，降低整體太陽熱能進入，從而減少空調熱負荷，降低空調用電。第三，單層
鋼化玻璃不符合安
全玻璃幕墻標準，要求增強玻璃的安全性。任何改造方案的基本點是不得改變現有建筑的整體外觀。也即通透明亮內外一體的設計風格不能改變。
