這是一個關于上海的夢想，一個二十年前便開始的計劃。632米，這是中國人第一次把建筑造到600米以上，它也是世界最高的綠色超級摩天大樓。這是工程師們關于垂直城市的大膽想象，第一次在超高層建筑中使用雙層玻璃幕墻，打造東方“空中花園”，創造更為環保、舒適的未來空間。
上海中心大廈，位于浦東的陸家嘴功能區，占地3萬多平方米，所處地塊東至東泰路，南依銀城南路，北靠花園石橋路，西臨銀城中路，為上海陸家嘴摩天大樓建設計劃最后的壓軸工程。其建筑設計方案由美國Gensler建筑設計事務所完成，主體建筑結構高度為580米，總高度632米，是目前中國國內建設中的第二高樓。上海中心大廈總投入超過148億元，按照工程計劃，大廈將于2015年全面建成并啟用，成為世界第一綠色摩天高樓并與420.5米的金茂大廈、492米的環球金融中心共同構成浦東陸家嘴金融城的金三角，勾勒出上海的摩天大樓天際線。
上海中心效果圖
開工時間：2008年11月29日。 竣工時間：2014年。 占地面積：30368平方米。 建筑面積：574058平方米，其中地上總建筑面積約410139平方米。 建筑總高度：632米。 建筑層數：地下結構5層，地上部分包括124層塔樓和7層?xùn)|西裙房。 結構形式：鋼筋混凝土核心筒-外框架結構。 用鋼量：約100000噸。 建筑造價：148億元。 上海塔依靠3個相互連接的系統保持直立。第一個系統是90英尺×90英尺(約合27米×27米)的鋼筋混凝土芯柱，提供垂直支撐力。第二個是鋼材料“超級柱”構成的一個環，圍繞鋼筋混凝土芯柱，通過鋼承力支架與之相連。這些鋼柱負責支撐大樓，抵御側力。最后一個是每14層采用一個2層高的帶狀桁架，環抱整座大樓，每一個桁架帶標志著一個新區域的開始。參與上海塔設計的宋騰添瑪沙帝公司工程師丹尼斯-普恩表示：“這座摩天樓就像是一個被分成9塊的婚禮蛋糕。” 與絕大多數現代超高層摩天樓一樣，上海塔不只是一座辦公樓。Gensler技術部門負責人本尼迪克特-特拉奈爾表示：“一座如此規模的高樓擁有屬于自己的郵政編碼。”上海塔的9個區每一個都有自己的空中大廳和中庭，夾在內外玻璃墻之間。1號區將是零售區，2號區到6號區將為辦公區，酒店和觀景臺座落于7號區到9號區。空中大廳的每一層都將建有自己的零售店和餐館，成為一個垂直商業區。
上海塔將有兩個玻璃正面，一內一外，形象地說，就是一個管子外面套著另一個管子。玻璃正面之間的空間在3英尺到33英尺之間(約合90厘米到10米)，為空中大廳提供空間，同時充當一個類似熱水瓶的隔熱層，降低整座大樓的供暖和冷氣需求。降低摩天樓的能耗不僅有利于保護環境，同時也讓這種大型建筑項目更具有經濟可行性。
據Gensler估計，上海塔在提高能效方面采用的革新技術每年可節省250萬美元。 上海塔的快速電梯由三菱公司設計，負責將乘坐者送上空中大廳。這種電梯采用加壓艙設計和可以發電的轉換器，能耗減少30%。上海塔的快速電梯最大速度超過每小時40英里(約合每小時64公里)——正常情況下為這一速度的一半——是世界上速度最快的電梯。這座摩天樓將安裝106部電梯，其中有7部為雙層電梯。 宋騰添瑪沙帝公司的倫納德-約瑟夫表示：“并非所有超高摩天樓都需要很深的地基。在世界各地的城市中，曼哈頓是個例外，當?shù)氐膸r床雖然比較淺，但非常堅固。”
上海處在一個地震帶，上海塔的建造地點位于一個河流三角洲，土質松軟，含有大量粘土。在豎起鋼梁前，工程師打了980個基樁，深度達到282英尺(約合86米)，而后澆鑄215萬立方英尺(約合60881立方米)混凝土進行加固，形成一個20英尺(約合6米)厚的基礎底板。 從頂部看，上海塔的外形好似一個吉他撥片，隨著高度的升高，每層扭曲近1度。這種設計能夠延緩風流。風環繞建筑時會形成渦旋脫落效應，導致摩天樓劇烈搖晃。同樣的道理，如果將一片葉子放在手指間吹，葉子也會劇烈震動。對按比例縮小的模型進行風洞測試后發現，這種外形設計能夠?qū)?cè)力減少24%，這對于經常經受臺風考驗的上海建筑來說至關重要。 400余輛水泥車輪番往來，500多名工人輪班不間斷工作，60多個小時連續作業，建設中的上海第一高樓——上海中心大廈主樓61000m3大底板混凝土澆筑工作將于2010年3月29日凌晨完成，如此大體積的底板澆筑工程在世界民用建筑領域內開創了先河。 為上海第一高樓打造“定海神座” 上海中心大廈基礎大底板澆筑施工的難點在于，主樓深基坑是全球少見的超深、超大、無橫梁支撐的單體建筑基坑，其大底板是一塊直徑121米，厚6米的圓形鋼筋混凝土平臺，11200㎡的面積相當于1.6個標準足球場大小，厚度則達到兩層樓高，是世界民用建筑底板體積之最。其施工難度之大，對混凝土的供應和澆筑工藝都是極大的挑戰。作為632米高的摩天大樓的底板，它將和其下方的955根主樓樁基一起承載上海中心121層主樓的負載，被施工人員形象地稱為“定海神座”。
上海中心大廈外幕墻概況
上海中心外墻幕墻以其多層懸掛(每區12至15層)、135度連續扭轉、大跨懸空支撐(鋼構系統外懸挑最大12米)、巨大的工程體量(超13萬平米，20327個單元板塊)以及632米超高等特征，為連續、安全和綠色施工提出了挑戰。

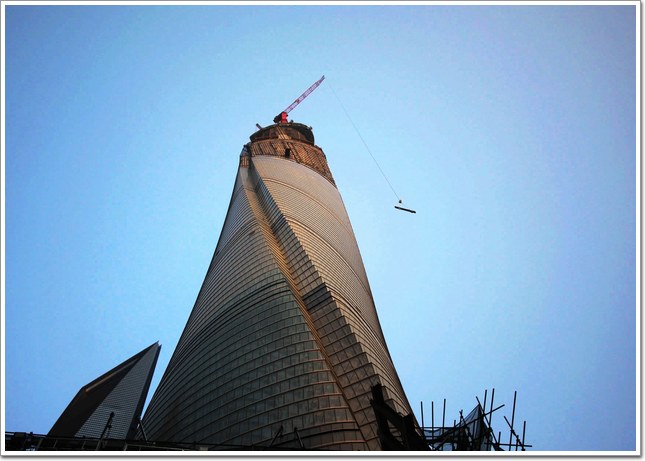

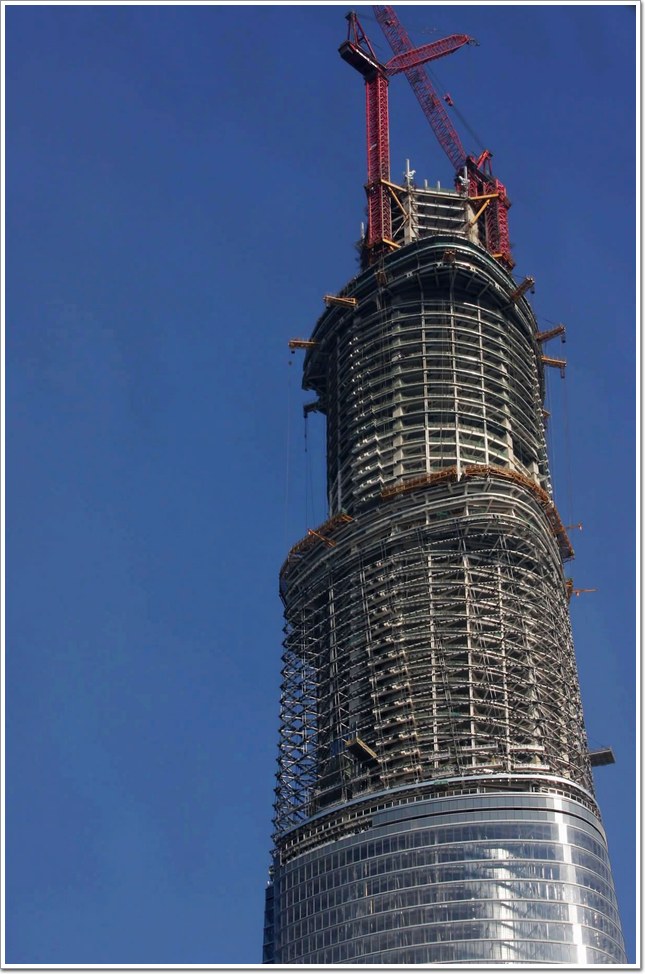

在建中的上海中心

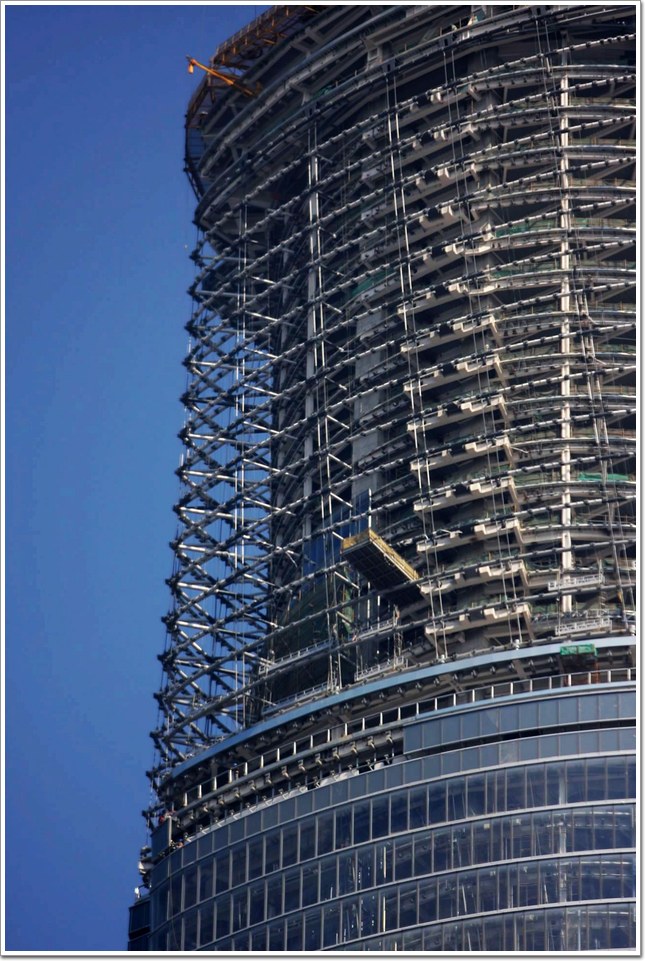

上海中心外幕墻

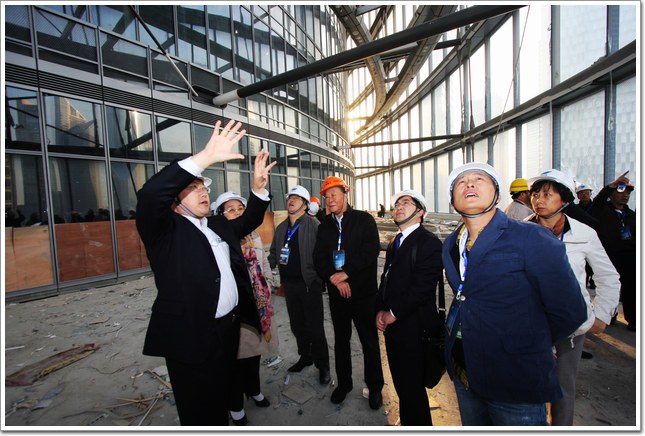

上海中心大廈內部環境

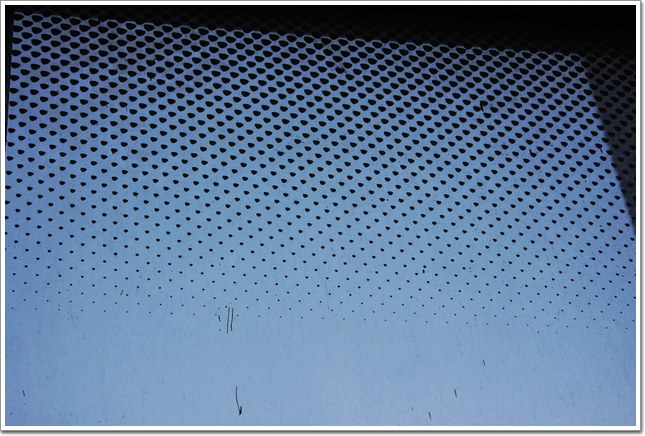

上海中心外幕墻
上海中心外幕墻
為此，采用系統方法，從外立面方案確定、結構體系選擇，新材料選擇和施工方案選擇等多方面，尊重建筑理念的同時，充分研究大批量化工藝，確保其可建性;采用可視化預控BIM數字化工具，為復雜體態幕墻板塊構建、多工種交叉集成施工等諸多方面創造有利條件。數字化、智能化和柔性化為特點的第三次工業革命悄然到來，建筑幕墻應做充分準備。本文總結適用于超大復雜工程的系統思維方法和批量工藝化、模塊化、裝配化、數字化施工管理理念運用經驗，欲為綠色集成施工和管理提供借鑒。
上海中心大廈坐落于陸家嘴核心地區，是高度632米的綠色“垂直城市”。外幕墻懸掛于每區頂部的設備層鋼桁架結構，螺旋收縮上升，并內外層幕墻之間形成21個宏偉的空中花園。
上海中心大廈外幕墻具有板塊數量眾多、幾何形狀復雜和柔性懸吊等顯著特征，我們采用系統性方法，大量采用新技術、新工藝、新材料，實現建筑設計理想。

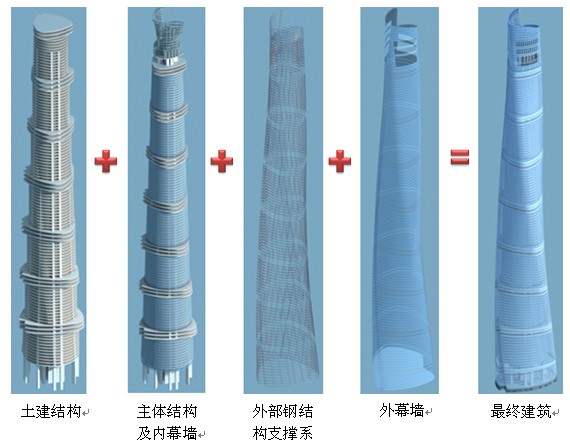

外層幕墻由：外部A幕墻，幕墻支撐系統(CWSS)共同構成了建筑外維護幕墻系統。
想要了解上海中心大廈外幕墻概況、幕墻設計施工一體化情況、外幕墻施工工藝、BIM精細化施工工藝敬請關注中國幕墻網近期推出的解析上海中心大廈專題。
