初步設計時采用的典型荷載持續時間與溫度的組合為：（1）風荷載：3秒持荷時間、50℃度；（2）雪荷載：30天/23℃溫度。對立面幕墻而言，主要采用風荷載的對應項。

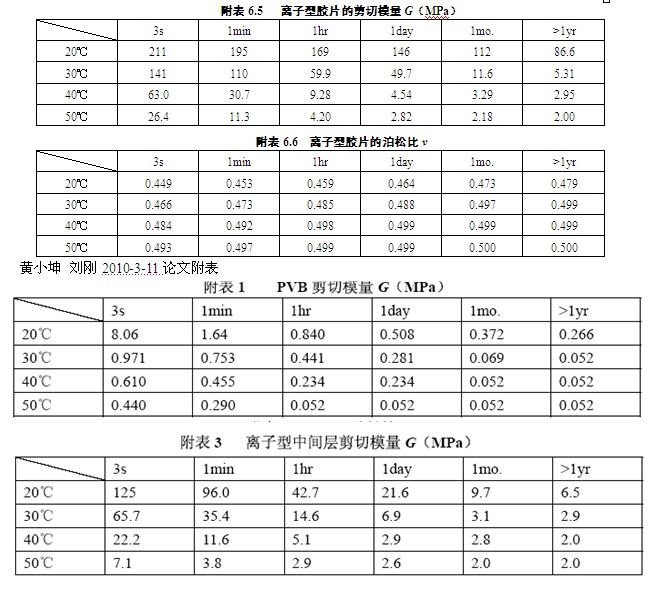

由于離子性膠片在國內尚處于應用初期階段，其剪切模量取值宜保守些。豎直立面幕墻中查表確定離子性膠片剪切模量時，溫度值可取50℃確定；風荷載起控制作用時，持荷時間可取1min。待訂貨后按供訂貨廠提供的參數調整。
例． 幕墻玻璃分格（B×H）1.2m×1.5m WK=4000N/m2 W=5600N/m2 設計基本地震加速度0.10g 6(浮法)+0.38+6(浮法)夾層玻璃，驗算玻璃強度、撓度。
解： 邊長比a/b=1.2/1.5=0.8 彎矩系數 φ=0.0628
夾層玻璃自重標準值 GAK=1×t×GK=1×0.012×25600=307N/m2
夾層玻璃地震作用標準值 qEK=βEαmaxGAK=5×0.08×307=123N/m 2
夾層玻璃地震作用設計值 qE=1.3 qEK=1.3×123=160N/m2
荷載(作用)組合設計值 q= qE +0.2 W =160+0.2×5600=1280N/m2
荷載(作用)組合標準值 qk= qEk +0.2 Wk =123+0.2×4000=923N/m2
一. PVB夾層玻璃
PVB夾層玻璃（1）
PVB夾層玻璃考慮PVB中間層膠片剪力傳遞系數.（按ASTM E1300-09a、prEN13474-1）
ts=0.5（t1+ t2）+ t v=0.5×（6+6）+0.38=6.38
ts，1= ts t1/（t1+ t2）=6.38×6/（6+6）=3.19
ts，2= ts t2/（t1+ t2）=6.38×6/（6+6）=3.19
IS= t1 ts，22+ t2 ts，12=6×3.192+6×3.192=122
Γ=0
PVB夾層玻璃D等效厚度 te，w=（t13+ t23+12ΓIs）1/3=（63+63+0）1/3=7.6 mm
PVB夾層玻璃（內力）等效厚度 t1e，σ= t2e，σ=te，w 3/ （t1+2Γts，2）1/2=[7.63 /（6+0）] 1/2=8.6 mm
作用在夾層玻璃上的風荷載標準值 WK=4000N/m2
作用在夾層玻璃上的風荷載設計值 W=5600/m2
作用在夾層璃璃上的地震作用標準值 qEK=123/m2
作用在夾層玻璃上的地震作用設計值 qE =1.3×123=160N/m2）
荷載(作用)組合設計值 q1（2）= qE +0.2 W =160+0.2×5600=1280N/m2
荷載(作用)組合標準值 qk1（2）= qEk +0.2 Wk =123+0.2×4000=923N/m2
折減計算系數 θ1= WKL4/Et4=4×10-3×12004/(0.72×105×8.64)=21 折減系數 η1=0.89
θ2= qKL4/Et4=0.92×10-3×12004/(0.72×105×8.64)=4.8 折減系數 η2=1
夾層玻璃截面設計最大正應力值 σ1-1=(6m W 1 L2/t2) η=(6×0.0628×5.6×10-3×12002/8.62)×0.89
=36.6N/mm2 ＞28N/mm2
σ1-2=(6mq 1L2/t2) η=(6×0.0628×1.28×10-3×12002/8.62)×1
=8.4N/mm2 ＜28N/mm2
夾層玻璃跨中撓度 D=Et3/12（1-ν2）=0.72×105×7.63/[12×（1-0.22）]=2743600
θ= Wk a 4/ Et4=4×10-3×1200 4/（0.72×105×7.6 4)=34.5 η=0.823
d f=（μWK a 4 /D）η=[（0.00603×4×10-3×1200 4））/2743600] ×0.823
=18.2×0.823=15
6.15/1200=1/80＜1/60
PVB夾層玻璃（2）改用8(浮法)+0.38+6(浮法)
PVB夾層玻璃考慮PVB中間層膠片剪力傳遞系數.（按ASTM E1300-09a、prEN13474-1）
ts=0.5（t1+ t2）+ t v=0.5×（8+6）+0.38=7.38
ts，1= ts t1/（t1+ t2）=7.38×8/（8 +6）=4.22
ts，2= ts t2/（t1+ t2）=7.38×6/（8+6）=3.16
IS= t1 ts，22+ t2 ts，12=8×4.222+6×3.162=202
Γ=0
PVB夾層玻璃D等效厚度 te，w=（t13+ t23+12ΓIs）1/3=（83+63+0）1/3=9 mm
PVB夾層玻璃（內力）等效厚度 t1e，σ=te，w 3/ （t1+2Γts，2）1/2=93 /（8+0）] 1/2=9.6 mm
PVB夾層玻璃（內力）等效厚度 t2e，σ=te，w 3/ （t1+2Γts，2）1/2=[93 /（6+0）] 1/2=11mm
作用在夾層玻璃上的風荷載標準值 WK=4000N/m2
作用在夾層玻璃上的風荷載設計值 W=5600/m2
作用在夾層璃璃上的地震作用標準值 qEK=123/m2
作用在夾層玻璃上的地震作用設計值 qE =1.3×123=160N/m2）
荷載(作用)組合設計值 q1（2）= qE +0.2 W =160+0.2×5600=1280N/m2
荷載(作用)組合標準值 qk1（2）= qEk +0.2 Wk =123+0.2×4000=923N/m2
折減計算系數 θ1-1= WKL4/Et4=4×10-3×12004/(0.72×105×9.64)=4 折減系數 η1=1
θ1-2= WKL4/Et4=4×10-3×12004/(0.72×105×114)=3 折減系數 η1=1
θ2= qKL4/Et4=0.92×10-3×12004/(0.72×105×8.64)=4.8 折減系數 η2=1
夾層玻璃截面設計最大正應力值 σ1-1=(6m W 1 L2/t2) η=(6×0.0628×5.6×10-3×12002/112)×1
=25.1N/mm2 ＜28N/mm2
σ1-2=(6mq 1L2/t2) η=(6×0.0628×1.28×10-3×12002/8.62)×1
=8.4N/mm2 ＜28N/mm2
夾層玻璃跨中撓度 D=Et3/12（1-ν2）=0.72×105×9 3/[12×（1-0.22）]=4556250
θ= Wk a 4/ Et4=4×10-3×1200 4/（0.72×105×114)=2.8 η=1
d f=（μWK a 4 /D）η=[（0.00603×4×10-3×1200 4））/4556250] ×1 ==11
11 /1200=1/109＜1/60
PVB夾層玻璃（3）
PVB夾層玻璃考慮PVB中間層膠片剪力傳遞系數.（按ASTM E1300-09a、prEN13474-1）
ts=0.5（t1+ t2）+ t v=0.5×（6+6）+0.38=6.38
ts，1= ts t1/（t1+ t2）=6.38×6/（6+6）=3.19
ts，2= ts t2/（t1+ t2）=6.38×6/（6+6）=3.19
IS= t1 ts，22+ t2 ts，12=6×3.192+6×3.192=122
G=0.44
Γ=1/[1+9.6E IS tv/ （G ts 2L2）]=1/{1+9.6×[0.72×105×122×0.38/（0.44×6.382×12002）]}
=1/{1+9.6×0.129}=1/2.238=0.447
PVB夾層玻璃D等效厚度 te，w=（t13+ t23+12ΓIs）1/3=（63+63+12×0.447×122）1/3=10.3 mm
PVB夾層玻璃（內力）等效厚度 t1e，σ=t2e，σ=te，w 3/（ t2+2Γts，2）1/2=[10.33 /（6+2×0.447×3.19）] 1/2=11.1 mm
作用在夾層玻璃上的風荷載標準值 WK=4000N/m2
作用在夾層玻璃上的風荷載設計值 W=5600/m2
作用在夾層璃璃上的地震作用標準值 qEK=123/m2
作用在夾層玻璃上的地震作用設計值 qE =1.3×123=160N/m2）
荷載(作用)組合設計值 q1（2）= qE +0.2 W =160+0.2×5600=1280N/m2
荷載(作用)組合標準值 qk1（2）= qEk +0.2 Wk =123+0.2×4000=923N/m2
折減計算系數 θ1= WKL4/Et4=4×10-3×12004/(0.72×105×10.34)=10.2 折減系數 η1=0.95
θ2= qKL4/Et4=0.92×10-3×12004/(0.72×105×10.34)=2.4 折減系數 η2=1
夾層玻璃截面設計最大正應力值 σ1-1=(6m W 1 L2/t2) η=(6×0.0628×5.6×10-3×12002/11.12)×0.95
=23.4N/mm2 ＜28N/mm2
σ1-2=(6mq 1L2/t2) η=(6×0.0628×1.28×10-3×12002/11.12)×1
=5.6N/mm2 ＜28N/mm2
夾層玻璃跨中撓度 D=Et3/12（1-ν2）=0.72×105×10.33/[12×（1-0.22）]=6829544
θ= Wk a 4/ Et4=4×10-3×1200 4/（0.72×105×10.3 4)=10.2 η=0.95
d f=（μWK a 4 /D）η=[（0.00603×4×10-3×1200 4））/6829544] ×0.95
=7.3×0.95=6.9
6.9/1200=1/174＜1/60
二. .離子型夾層玻璃
離子型夾層玻璃(1). （按ASTM E1300-09a、prEN13474-1）
離子型夾層玻璃中間層膠片剪力傳遞系數
ts=0.5（t1+ t2）+ t v=0.5×（6+6）+0.38=6.38
ts，1= ts t1/（t1+ t2）=6.38×6/（6+6）=3.19
ts，2= ts t2/（t1+ t2）=6.38×6/（6+6）=3.19
IS= t1 ts，22+ t2 ts，12=6×3.192+6×3.192=122
G=3.8 (風荷載起控制作用)
Γ=1/[1+9.6E IS tv/ （G ts 2L2）]=1/{1+9.6×[0.72×105×122×0.38/（3.8×6.382×12002）]}
=1/{1+9.6×0.005}=1/1.05=0.952
離子型夾層玻璃D等效厚度 te，w=（t13+ t23+12ΓIs）1/3=（63+63+12×0.952×122）1/3=12.2 mm
離子型夾層玻璃（內力）等效厚度 t1e，σ=t2e，σ=（te，w 3/ t2+2Γts，2）1/2=[12.23 /（6+2×0×3.19）] 1/2=12.3mm
作用在夾層玻璃上的風荷載標準值 WK=4000 N/m2
作用在夾層玻璃上的風荷載設計值 W=5600 N /m2
作用在夾層玻璃上的地震作用標準值 qEK=123 N /m2
作用在夾層玻璃上的地震作用設計值 qE =1.3×123=160N/m2
荷載(作用)組合設計值 q1（2）= qE +0.2 W =1680+0.2×5600=1280N/m2
荷載(作用)組合標準值 qk1（2）= qEk +0.2 Wk =123+0.2×4000=923N/m2
折減計算系數 θ1= WKL4/Et4=4×10-3×12004/(0.72×105×12.34)=5 折減系數 η1=1
θ2= qKL4/Et4=0.923×10-3×12004/(0.72×105×12.34)=1.2 折減系數 η2=1
夾層玻璃截面設計最大正應力值 σ1-1=(6m W 1 L2/t2) η=(6×0.0628×5.6×10-3×12002/12.32)×1
=20N/mm2 ＜28N/mm2
σ1-2=(6mq 1L2/t2) η=(6×0.0628×1.28×10-3×12002/12.32)×1
=4.6N/mm2 ＜28N/mm2
玻璃跨中撓度 D=Et3/12（1-ν2）=0.72×105×12.23/[12×（1-0.22）]=11349050
θ= Wk a 4/ Et4=4×10-3×1200 4/（0.72×105×12.2 4)=5.2 η=1
d f=（μWK a 4 /D）η=[（0.00603×4×10-3×1200 4））/11349050] ×1=4.4
4.4/1200=1/273＜1/60
.離子型夾層玻璃(2). （按ASTM E1300-09a、prEN13474-1）
離子型夾層玻璃中間層膠片剪力傳遞系數
ts=0.5（t1+ t2）+ t v=0.5×（6+6）+0.38=6.38
ts，1= ts t1/（t1+ t2）=6.38×6/（6+6）=3.19
ts，2= ts t2/（t1+ t2）=6.38×6/（6+6）=3.19
IS= t1 ts，22+ t2 ts，12=6×3.192+6×3.192=122
G=11.3 (風荷載起控制作用)
Γ=1/[1+9.6E IS tv/ （G ts 2L2）]=1/{1+9.6×[0.72×105×122×0.38/（11.3×6.382×12002）]}
=1/{1+9.6×0.015}=1/1.144=0.874
離子型夾層玻璃D等效厚度 te，w=（t13+ t23+12ΓIs）1/3=（63+63+12×0.874×122）1/3=12mm
離子型夾層玻璃（內力）等效厚度 t1e，σ=t2e，σ=（te，w 3/ t2+2Γts，2）1/2=[12.23 /（6+2×0.874×3.19）] 1/2=12.2mm
作用在夾層玻璃上的風荷載標準值 WK=4000 N/m2
作用在夾層玻璃上的風荷載設計值 W=5600 N /m2
作用在夾層玻璃上的地震作用標準值 qEK=123 N /m2
作用在夾層玻璃上的地震作用設計值 qE =1.3×123=160N/m2
荷載(作用)組合設計值 q1（2）= qE +0.2 W =1680+0.2×5600=1280N/m2
荷載(作用)組合標準值 qk1（2）= qEk +0.2 Wk =123+0.2×4000=923N/m2
折減計算系數 θ1= WKL4/Et4=4×10-3×12004/(0.72×105×12.24)=5 折減系數 η1=1
θ2= qKL4/Et4=0.923×10-3×12004/(0.72×105×12.24)=1.2 折減系數 η2=1
夾層玻璃截面設計最大正應力值 σ1-1=(6m W 1 L2/t2) η=(6×0.0628×5.6×10-3×12002/12.22)×1
=20.4N/mm2 ＜28N/mm2
σ1-2=(6mq 1L2/t2) η=(6×0.0628×1.28×10-3×12002/12.22)×1
=4.7N/mm2 ＜28N/mm2
玻璃跨中撓度 D=Et3/12（1-ν2）=0.72×105×123/[12×（1-0.22）]=10800000
θ= Wk a 4/ Et4=4×10-3×1200 4/（0.72×105×124)=5.5 η=1
d f=（μWK a 4 /D）η=[（0.00603×4×10-3×1200 4））/10800000] ×1
=4.6
4.6/1200=1/260＜1/60
從上述討論中，可看出：
1.G值的取值對PVB夾層玻璃影響比較明顯，而離子型夾層玻璃影響比較�。�
2. PVB夾層玻璃內外片不等厚時比等厚時的等效厚度增加明顯；
3.JGJ102-2013第6.2.1、6.2.3要改為“沿周邊支承的單片（夾層）玻璃------”；第6.2.4要改為“夾層玻璃的等效厚度可通過試驗確定。單層膠片夾層玻璃的等效厚度也可按下列公式計算：”
4.離子型夾層玻璃G值的取值，規范要力爭在調查研究基礎上在規范中列出，供設計、材料檢驗使用。
