焊接對化學錨栓拉拔力的影響分析

　　本篇文章內容由[中國幕墻網ALwindoor.com]編輯部整理發布：

　　拉拔檢測工具：ENERPAC RCH-202
　　檢測時間：2012年9月29日
　　1.2 檢測步驟
　　檢測的具體步驟如下：

　　1)　對4個化學錨栓品牌進行編號后安裝化學錨栓。

　　2)　采用每4顆化學錨栓為1組安裝固定1塊后埋板，每個品牌的化學錨栓準備6組。

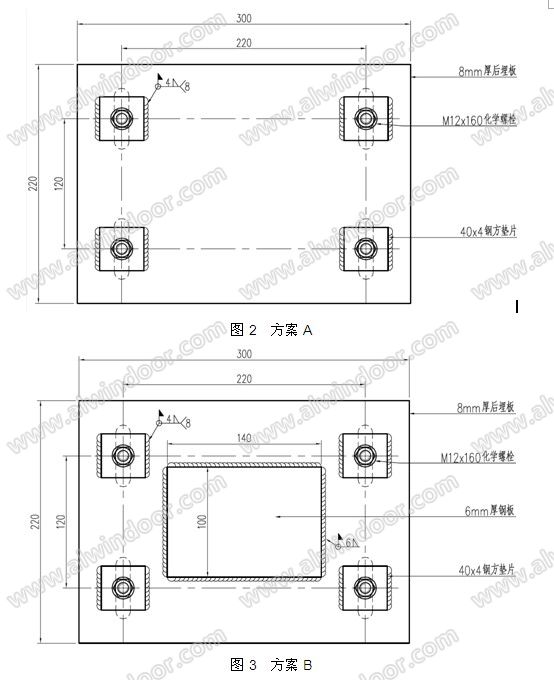

　　3)　按建筑幕墻典型的后埋板連接固定節點進行焊接固定。所有后埋板的固定方式分別采用兩種焊接方案，方案A僅焊接4個鋼墊片進行局部調節。方案B為先焊接鋼墊片后，采用140×100×6mm厚鋼板來代替幕墻連接件焊接到后埋板上。方案A和方案B各檢測3組，每組4顆，共12顆化學錨栓。

　　4)　松開后埋板上的4顆螺母，取出后埋板，清理錨栓附近雜物。

　　5)　對各化學錨栓進行拉拔試驗，至失效破壞后，記錄兩種方案下錨栓失效時的數據。

　　6)　對所得檢測數據進行整理，刪除可能由于人為因素產生的誤差后，進行統計分析，得出檢測樣品拉拔力的標準值，除以安全分項系數后即為檢測批的化學錨栓拉拔力的設計值。

　　7)　將檢測樣品拉拔力設計值與廠家提供的設計值進行比較，分析焊接對化學錨栓拉拔力產生的影響。

　　2　原始數據篩選及計算方法
　　2.1 原始數據
　　將編號①到④的4種化學錨栓分別按方案A和方案B焊接后，進行化學錨栓拉拔失效破壞試驗，同時，按照化學錨栓失效時的三種破壞形式進行分類，即混凝土破壞、拔出破壞、錨栓拉斷破壞。

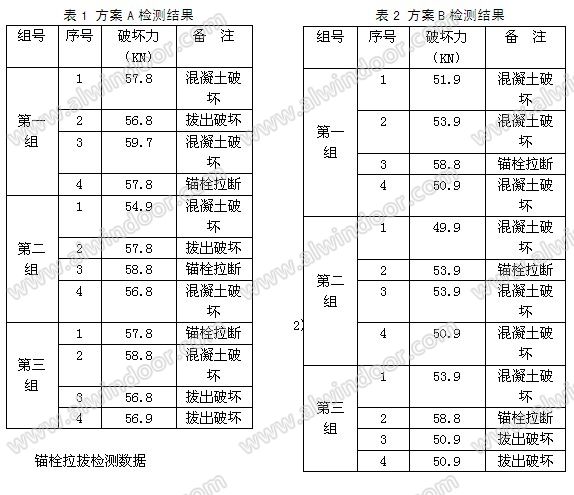

　　各編號的化學錨栓失效破壞時的拉拔力檢測結果如下：

　　1) 編號①化學錨栓拉拔檢測數據

上一頁12345下一頁
