4、兩腔三玻中空不同Low-E玻璃面的配置對玻璃性能的影響
我們采用粵建科MQMC

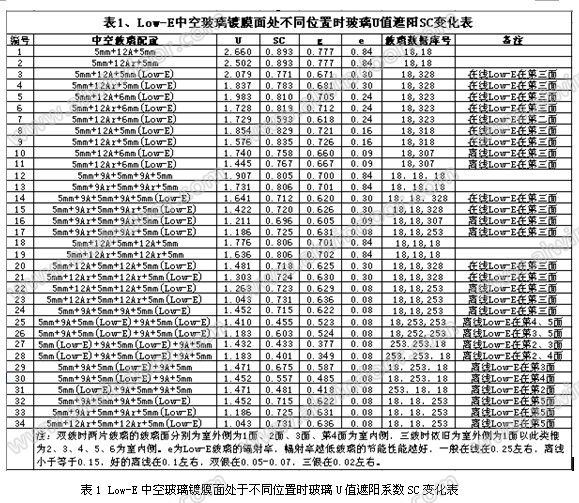

熱工軟件，在兩腔三玻中空Low-E玻璃的鍍膜面處于不同位置的節能效果進行了計算，匯總了表1
4.1玻璃面確定
雙玻中空玻璃的玻璃面，室外側為第1面，由室外向室內依次為2面、3面，第4面為室內側，三玻時依然為室外側為第1面，以此類推為2、3、4、5，第6面為室內側。
4.2三玻中空單片Low-E玻璃鍍膜面放置位置不同，其參數見表2
中空玻璃配置 U SC g e 玻璃數據代號 膜面位置
5+9A+5(Low-E)+9A+5 1.471 0.675 0.587 0.08 18\253\18 3
5+9A+5(Low-E)+9A+5 1.452 0.557 0.485 0.08 18\253\18 4
5(Low-E)+9A+5+9A+5 1.471 0.481 0.418 0.08 253\18\18 2
5+9A+5+9A+5(Low-E) 1.452 0.715 0.622 0.08 18\18 253 5
表2三玻中空單片Low-E玻璃鍍膜面處于不同位置時玻璃U值遮陽系數SC對比表
從上表中可以看出，膜面所處位置不同，玻璃U值卻沒有太大變化，U都在1.471—1.452之間，位置不同保溫節能效果一樣，遮陽系數從0.481—0.715卻有很大變化。從U值的角度考慮，四種選擇（第2面、第3面、第4面和第5面）都有著相同的數值。而從遮陽系數角度考慮，第2面最小，第5面最大。遮陽系數越大，表示獲得的太陽能越多，反之越少。如果選擇遮陽系數（0.715）放在第5面的情況，冬季可以獲得更多熱量，但夏季又會付出更多空調費用，我們要根據設計要求來確定相應的膜面位置，因天津處于寒冷（B）區我們建議應放在第2、第4面更好一些，冬季可以獲得足夠熱量，夏季又會付出相對較少的空調費用。
4.3三玻中空雙片Low-E玻璃鍍膜面放置位置不同，其參數見表3
中空玻璃配置 U SC g e 玻璃代號 膜面位置
5+9A+5(Low-E)+9A+5(Low-E) 1.410 0.455 0.523 0.08 18\253\253 4\5
5+9A+5(Low-E)+9A+5(Low-E) 1.183 0.603 0.524 0.08 18\253\253 3\5
5(Low-E)+9A+5(Low-E)+9A+5 1.432 0.433 0.377 0.08 253\253\18 2\3
5(Low-E)+9A+5(Low-E)+9A+5 1.183 0.401 0.349 0.08 253\ 253\18 2\4
表3 三玻中空雙片Low-E玻璃鍍膜面處于不同位置時玻璃U值遮陽系數SC對比表
從以上計算表中可以看出，采用兩片Low-E玻璃，主要是提高玻璃配置的節能性能，獲得更好的節能效果，從所處不同的膜面位置分析3\5、2\4組位置較好（即第3、第5面和第2、第4面），玻璃U值一樣為1.183，采用雙片Low-E玻璃，其節能性能提高的比較顯著，遮陽系數卻大不一樣（SC0.603--0.401）相差很大，選用哪種組合要根據設計要求，我們建議選用2\4組合即膜面放在第2面和第4面，會取得更大的節能效果。具體可參考表1提供的數據。
5、Low-E中空玻璃充氣后對節能性能的影響

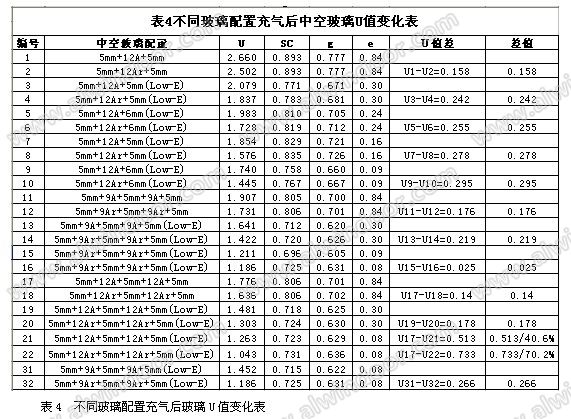

從表4中可以看出，同一種玻璃品種（Low-E玻璃的e值在0.30或0.24或0.16或0.09），對比充氣后變化相差很大如：
第1、2組普通中空玻璃其U值相差2.66-2.502=0.158
第3、4組e值0.30其U值相差2.079-1.837=0.242
第5、6組e值0.24其U值相差1.983-1.728=0.255
第7、8組e值0.16其U值相差1.854-1.576=0.278
第9、10組e值0.09其U值相差1.740-1.445=0.295
隨著Low-E中空玻璃e值不斷地降低，其充氣后玻璃U值的對比差也會從0.242提升到0.295，提升幅度達到21.9%，隨著玻璃的e值降低，其節能效果愈加明顯。如普通中空玻璃第1、2組充氣后差值（0.158），和玻璃e值最好的第9、10組充氣后差值（0.295）相比（0.295-0.158=0.137），提升了86.7%。所以玻璃的e值越低，節能性能越好，充氣后其玻璃的U值降低幅度越大。
如果在中空玻璃中增加Low-E玻璃又充填
惰性氣體，其玻璃的U值可大幅度降低。表4第17組是三玻中空，U值1.776，第21組是三玻中空增加了Low-E玻璃其U值 1.263，提升幅度40.6%，第22組是三玻中空Low-E充填氣體，其U值是1.043和17組比值相比，提升幅度達到70.2%，所以要想大幅度降低玻璃的U值，就必須即采用Low-E玻璃又要充填氣體，才能獲得更好的節能效果。

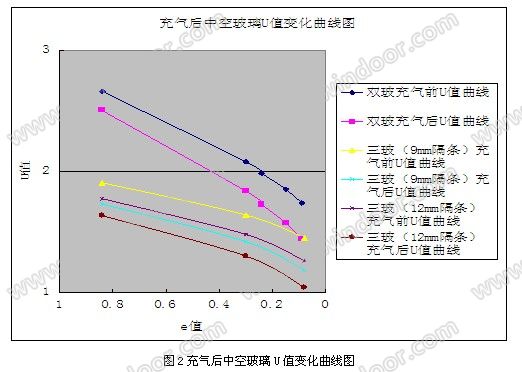

從圖2中的曲線更可直觀地看出充氣后玻璃U值的變化。具體數值可對應參考表4《不同玻璃配置充氣后玻璃U值變化表》。
上圖的曲線變化清楚體現了隨著玻璃e值的降低，充氣后玻璃U值的下降幅度，大大低于不充氣的下降幅度。由此可見，采用Low-E玻璃并填充惰性氣體，可以大幅度提高玻璃的整體節能性能。
6、建議
在選用Low-E玻璃制作中空玻璃時應注意考慮以下問題：
6.1、Low-E玻璃e值的變化，對Low-E中空玻璃整體性能的影響。
6.2、在使用三玻中空時，玻璃SC與Low-E面放置位置的關系。
6.3在使用三玻中空時，玻璃U值與Low-E面放置位置的關系。
6.4根據設計要求確定中空玻璃，Low-E鍍膜面應放的合理位置。
6.5采用Low-E玻璃，要考慮充填惰性氣體，才能獲得更佳的節能效果。
注：2\4組，是指三玻中空，雙片Low-E玻璃，其鍍膜面一片在第二面，一片在第四面�！就辍�
