MIDAS在內蒙古科技館新館超大雨篷設計與施工中的應用

　　1　工程概況

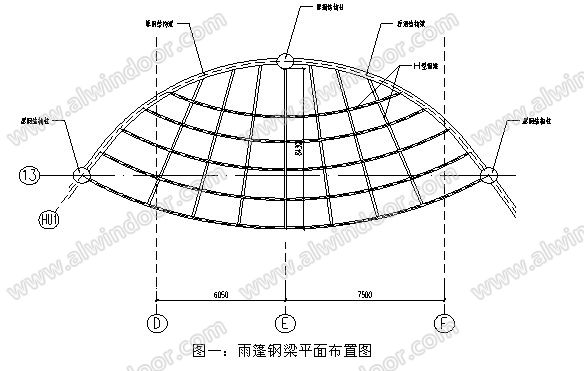

　　內蒙古科技館主入口雨篷呈橢圓狀，懸挑最遠處8.43m，無拉桿體系，面積約110平米。雨篷為鋼結構點式玻璃雨篷，經計算確定玻璃配置為10+1.52PVB+10雙鋼化夾膠玻璃，采用250型不銹鋼爪件，鋼梁外包3mm氟碳噴涂鋁單板。

　　2　工程難點
　　1、為了保證外立面的效果，建筑師要求雨篷采用無拉桿體系，受力模式為懸臂梁，對雨篷結構鋼架本身的剛度、強度及穩定性要求就非常高，增加了設計難度。

　　2、建筑師預留的雨篷建筑高度尺寸為500～600mm（包括了爪件和玻璃的高度），并要求雨篷鋼架結構簡單，線條明快，與主體結構相呼應。

　　3　結構形式選擇
　　根據建筑師對外立面效果的要求及實際工況條件，我們認為可以采用以下三種結構連接形式：

　　1、主受力鋼梁采用桁架形式；

　　2、采用框架梁連接形式，連接節點采用純剛接形式；

　　3、采用框架梁連接形式，連接節點采用鉸接形式；

　　經過分析，如果采用鉸接形式，一方面對于懸臂結構來說是不安全的，另一方面為保證計算通過，就得局部加大截面尺寸，會破壞整個外立面效果；如果采用桁架形式會增加鋼架的截面尺寸，也破壞外立面的整體效果。因此，我們決定采用第二種結構形式進行設計。

　　4　材料選型
　　H型鋼屬于高效經濟截面型材，由于截面形狀合理，它們能使鋼材更好地發揮效能，提高承載能力。不同于普通工字型鋼的是H型鋼的翼緣進行了加寬，且內、外表面通常是平行的，這樣可便于用高強度螺栓和其他構件連接，其尺寸構成系列合理，型號齊全，便于設計選用。因此本工程選用H型鋼作為鋼梁的截面形式。

　　5　計算參數
　　(1)恒荷載（主要為玻璃和駁接爪件）：0.65KN/m2
　　(2)活荷載：0.5 KN/m2
　　(3)雪荷載：0.4 KN/m2
　　(4)風荷載：，基本風壓0.55 KN/m2，分兩種情況考慮
　　① 第一種情況：按照荷載規范GB50009-2012中8.3.3條中的第二條中的要求，體形系數取-2，此為負風壓；

　　按照外圍護結構計算公式得WK= βgzμslμzw0=-1.5 KN/m2
　　② 第一種情況：為安全考慮，體型系數取0.5，此為正風壓；

　　按照外圍護結構計算公式得WK= βgzμslμzw0=0.4 KN/m2
　　(5)地震參數：8度抗震（0.2g），設計地震分組為第一組，場地類別為Ⅱ類，場地特征周期Tg=0.40
　　(6)溫度：溫差按照±30°考慮
　　6　結構計算

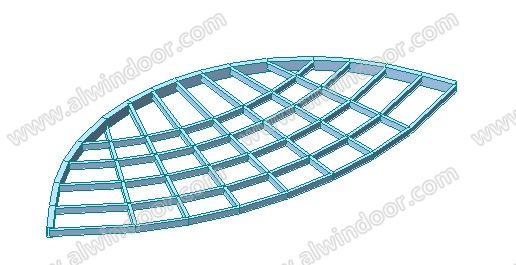

　　6.1計算模型

　　6.2初步試算
　　H型鋼梁初步選用400x200x8x13，經計算桿件的應力比過小，說明桿件截面尺寸過大，富余量較大，不經濟可以選用截面較小的H型鋼。

　　6.3材料定型
　　經軟件自動選擇，H型鋼300x150x8x10可以滿足要求。

　　6.4計算

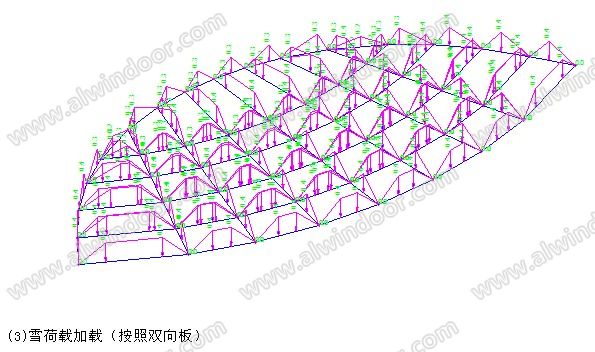

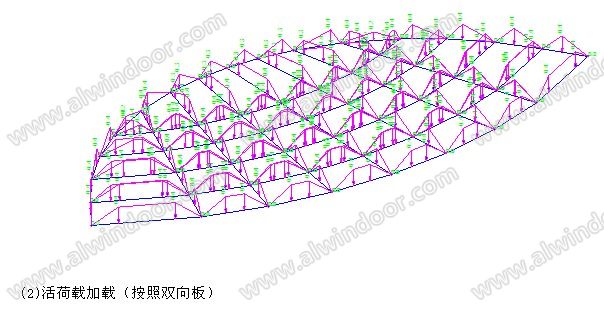

　　(1)恒荷載加載（按照雙向板）
