幕墻異型遮陽系統提升光舒適性的綠色建筑應用——無模成型參數化加工的實踐

　　1. 項目理解

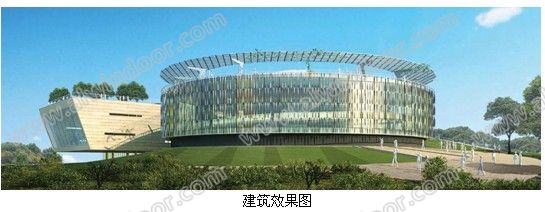

　　展示館坐落于風景秀麗的蘇州高新區，是高新區地標性公共文化設施項目。展示館主體為三層，分為模型展示區和主題功能區兩部分。模型區直徑56m，高度15m，沿結構一圈安裝鋼立柱，外掛小單元玻璃幕墻，圍成一個通透的玻璃體。玻璃幕墻外部按四個角度循環布置白色遮陽鋁制螺旋百葉，產生半透明、朦朧之美，與周邊形成鮮明對比。自然光通過百葉片的折射，在室內產生奇妙的光影效果，提高室內的光舒適性，同時滿足室內的遮陽要求。

　　2. 幕墻異型遮陽對綠色建筑被動節能和光舒適性要求的作用
　　2.1綠色建筑對光環境的要求
　　我國建設部頒布的《綠色建筑評價標準》中，對綠色建筑的定義是“在建筑的全壽命周期內，最大限度地節約資源（節能、節地、節水、節材）、保護環境和減少污染，為人們提供健康、適用和高效的使用空間，與自然和諧共生的建筑。”

　　良好的室內光環境也是健康的室內環境質量的重要組成部分，人們只有在良好的光環境下，才能進行正常的工作、學習和生活。舒適的室內光環境包括易于觀看、安全美觀的亮度分布和眩光控制、照度均勻度控制等。

太陽光是綠色、巨大、清潔的光源，具有光效高、視覺效果好、不易導致視覺疲勞的特點，并且健康、連續的單峰值光譜可滿足人的心理和生理需要。在設計中，如果能夠充分合理地利用日光作為天然光源，就可以營造舒適的視覺效果，并且有效節約人工照明能耗，滿足綠色建筑節能的要求。

　　日照的合理、有效利用的設計原則主要是以下五項：

　　（1）遮擋過量的光和熱：適當地遮擋建筑物的窗口，可以防止直射日光所造成的眩光及過多的熱量。

　　（2）調整方向：由于太陽作為一個點光源，其方向性很強，很容易造成建筑室內靠近窗口處過亮，而房間的深處采光不足的現象。

　　（3）控制采光量：控制進入室內靠近的光的量，即在需要的時候提供所需要的光亮。

　　（4）高效利用：通過調整內部空間和使用高反射比的材質，來有效使用日光。

　　（5）整合設計：將日光照明的形式和整個建筑整合在一起。

　　本工程模型區玻璃幕墻外部遮陽鋁制螺旋百葉，根據人的視覺特點，有效的降低了照度和漫反射，避免了眩光的產生。

　　2.2幕墻遮陽對綠色建筑被動節能的作用
　　展陳建筑一方面要求具有良好的通透性，建筑設計往往會大面積的使用玻璃幕墻，致使陽光可直接進入室內，從而使室內溫度迅速上升、產生溫室效應。同時由于紫外線也毫無阻礙的進入室內，不但對人和物品造成傷害，也使人在直接輻射熱的照射下，舒適性降低。

　　在這種情況下，遮陽往往成為建筑師的首選。從自然采光的觀點來看，遮陽裝置不但能遮擋陽光，減少進入室內的太陽輻射熱，還能起到調節天然光分布，避免產生視覺眩光、改善室內環境及建筑外觀的光影美學變化等作用。

　　本工程模型區玻璃幕墻外部遮陽鋁制螺旋百葉，形成了獨特的外立面效果，滿足室內良好視野的同時實現了室內的遮陽作用。

　　3.幕墻遮陽系統的分析與技術措施

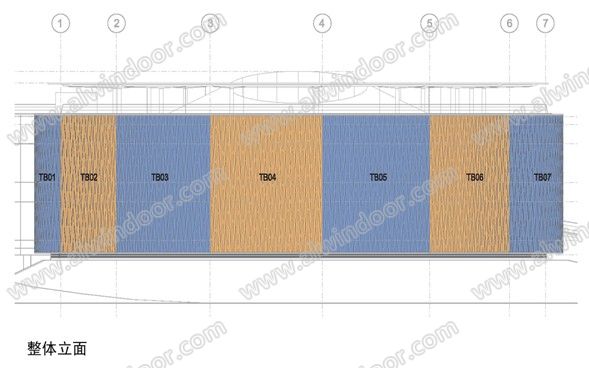

　　3.1遮陽百葉布局分析
